SK本舗3Dプリンター光造形初心者導入セットを買う 6回（プリント その4）

引き続き「ガレージキット開発のお手伝い2022 その2」の部品プリント



残り半分をプリントする前に、なぜ穴が開いたのかを考えてみました

調べるとサポートが付いていない、そのため部分的に脱落してしまったのか



プリント時間を短くする、レジンの節約等でオブジェクトをプラットホームに近づけすぎたためサポートが作成されなかったと思うので、オブジェクトの距離を離してサポートを生成

今度は問題ないでしょう



ついでに残りの細かい部品も配置してプリント



プリント開始してから考えなおすと、穴が開いた原因の考察が正しかったら、脱落した硬化済みレジンがレジンパッドに混ざっている恐れがあり、これを挟み込んでZ軸に過重負荷がかかる恐れがある



Z軸に過重負荷がかかって機械の故障は免れましたが、レジンの不足でプリント失敗、細かい部品はプリント成功

　

こんな大きな部品で失敗するとダメージが大きいです



底面をプラットホームに水平に配置したため、レジンが水平部分にたまって下面の形状がダルイ感じになっている、斜めに配置してレジンがたまらないようにする必要がある

　



レジンを購入してプリントやり直し

特殊なものだから、そこら辺では売っていなくて、通販で買わないといけないので、すぐには再開できないので

レジンバットを洗浄、機器の掃除を行う



本日はここまで



次回を読む

前回を読む　　SK本舗3Dプリンター光造形初心者導入セットを買う　5回（プリント　その3）

１回から読む　SK本舗3Dプリンター光造形初心者導入セットを買う　1回（開封・仮設置）

SK本舗3Dプリンター光造形初心者導入セットを買う 5回（プリント その3）

引き続き「ガレージキット開発のお手伝い2022 その2」の部品プリント



大きさがプリント範囲を超えるので、半分づつプリントします

そのため左右合わせのダボ穴を追加



配置する



プリントは成功しているようですが、穴が開いている



洗浄して二次硬化して、置いておいたら

割れている

どうやら穴から洗浄水が内部に入ったためと考えられます



もう一度プリント



今度は穴も開かずに成功です

　



こんな大きな部品で失敗するとダメージが大きいです



本日はここまで



次回を読む　　SK本舗3Dプリンター光造形初心者導入セットを買う　6回（プリント　その4）

前回を読む　　SK本舗3Dプリンター光造形初心者導入セットを買う　4回（プリント　その2）

１回から読む　SK本舗3Dプリンター光造形初心者導入セットを買う　1回（開封・仮設置）

SK本舗3Dプリンター光造形初心者導入セットを買う 4回（プリント その2）

引き続き「ガレージキット開発のお手伝い2022 その2」の部品プリント



プリント用に部品を配置してプリント



失敗、プリント途中で部品が脱落

　

薄い箇所は取り出したときはまっすぐだったが、二次硬化させたら反った



サポートを太くして再プリント

　

今度はプリント成功



積層跡が目立つところが、ところどころありますが、表を自動車が通るなどして発生した振動を拾っているものと考えられます



奇妙な模様、これも解像度の限界で発生していると考えられます



サポートを太くしたから最初のと比べてサポート跡が目立ちます



エッジ部分がだるくなってますが、前回と同様に3Dスキャンの時に生じたもの思われるます



本日はここまで



次回を読む　　SK本舗3Dプリンター光造形初心者導入セットを買う　5回（プリント　その3）

前回を読む　　SK本舗3Dプリンター光造形初心者導入セットを買う　3回（プリント　その1）

１回から読む　SK本舗3Dプリンター光造形初心者導入セットを買う　1回（開封・仮設置）

SK本舗3Dプリンター光造形初心者導入セットを買う 3回（プリント その1）

今回から独自部品のプリントに移ります、プリントするのは「ガレージキット開発のお手伝い2022 その2」の部品です



プリント用に部品を配置して、スライスする



レジンの設定をする

よくわからんので、デフォルトの設定で



USBメモリーに保存してプリンターに接続

前みたいにパソコンをつなぎっぱなしにしないで済むので、プリントの間、別の作業ができるので助かる



プリント終了

ラフトがバキバキに割れて、プラットホームからきれいに外れなかったので部品のみ外す



原型とは厚みや細かい部分に差異がみられるが、3Dスキャンの時に生じたもの思われる



　



　



奇妙な模様状のものが、みられるが、解像度の限界で生じたものと思われる



水洗い、二次硬化で完成

本日はここまで



次回を読む　　SK本舗3Dプリンター光造形初心者導入セットを買う　4回（プリント　その2）

前回を読む　　SK本舗3Dプリンター光造形初心者導入セットを買う　2回（設置・試運転）

１回から読む　SK本舗3Dプリンター光造形初心者導入セットを買う　1回（開封・仮設置）

SK本舗3Dプリンター光造形初心者導入セットを買う 2回（設置・試運転）

前の3Dプリンター撤去で空いた場所に仮設置したPhrozen Sonic Miniを本設置する



まずは水平出しのための土台をつくる

ホームセンターで購入した材料と水準器

　



部品を組み立てる



アジャスターの調整で水平を調整する



Phrozen Sonic Miniを設置して水平を調整



説明書の手順でキャリブレーションを調整



レジンバットを取り付けて、レジンを注入

　

エンボスヒーターの温風を当てて気泡をつぶす



まずはサンプルデーターをプリントしてみる

サンプルデーターのプリントなどやめて、自分のデーターをプリントしたほうがよろしいのではと思ったが、最初から失敗したら幸先が悪いので失敗の可能性の低いもので最初はやってみる

始動

　

プリントに3時間かかる



その間にSK本舗二次硬化機を組み立てる

部品



完成



起動時



3時間後

　



取り出す



付属スクレーパーでテーブルから取り外そうとしたが、外れない

カッターナイフでこじったらすんなり取れた、よく見たら付属スクレーパーの先端は単なる板で刃がついいていない



水洗い、二次硬化で完成

本日はここまで



次回を読む　SK本舗3Dプリンター光造形初心者導入セットを買う　3回（プリント　その1）

前回を読む　SK本舗3Dプリンター光造形初心者導入セットを買う　1回（開封・仮設置）

SK本舗3Dプリンター光造形初心者導入セットを買う 1回（開封・仮設置）

以前のFDMの3Dプリンター故障で、新しいのを購入することになり、「2022ガレージキット開発のお手伝い01」のモデリングが終わってからと思ってましたが、急遽「SK本舗3Dプリンター光造形初心者導入セット」を購入することになりました



出資者は「最高を最初から」という考えの人で、エントリーモデルではなく、光造形8Kタイプとか言ってましたが、そうなると高額になるので機種選びも慎重にならざるを得ず、なかなか決められなかったし、3Dモデリングの技量が未熟だと、性能を生かしきれない、モデリング技量が向上して性能を生かせるようになる頃には機種が陳腐化すると言う、悩ましい状況です

ワンフェス2023冬でSK本舗の人からフィギュア造形で8Kは不要、宝飾品作る人でないと8Kは必要なしと聞いていたので、なおさらです

で紆余曲折があって「SK本舗3Dプリンター光造形初心者導入セット」にしました、価格が低価格だと気軽に購入できます、でもこれだったらワンフェス2023冬で購入しておけばよかったかもしれない

でも、セット内容が違うので金額の単純比較はできない



8日木曜日に届いていたのですが、平日ではやる気が出ずにようやく開封します



2箱届く



只今より開封の儀を執り行います



1つ目の箱

Phrozen Sonic Mini本体、付属品、SK本舗特性3Dプリンターガイド冊子



本体



付属品



説明書

英文と中国文で書かれている



3Dプリンターガイド冊子



2つ目の箱

SK本舗二次硬化機DIYキットとSK水洗いレジン500ｇとFEPフィルムのスペア



SK本舗二次硬化機



説明書

こちらは和文



前の3Dプリンターを撤去、その前に再度接続して認識するか確認したが認識しない、やはり廃棄するしかない

空いた場所に仮設置

説明書を読んで、スライサーソフト「CHITU BOX」をダウンロードして



本日はここまで



次回を読む　SK本舗3Dプリンター光造形初心者導入セットを買う　2回（設置・試運転）

ガレージキット開発のお手伝い2022 第50回 （部品2 3Dモデリング仕切り直し26）

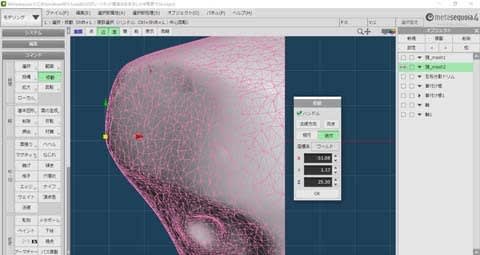

側面幾何形状の周囲形状を整えるの続き

なんだかまたしてもポリゴン修正の泥沼に、はまったような感じ



つづく



次回を読む

前回をよむ　　ガレージキット開発のお手伝い2022　第49回　（部品2　3Dモデリング仕切り直し25）

１回から読む　ガレージキット開発のお手伝い2022　第1回　（3Dモデリング1）

ガレージキット開発のお手伝い2022 第49回 （部品2 3Dモデリング仕切り直し25）

側面の幾何形状作り直しの続き



内側の傾斜と外側の傾斜が違うので、ブーリアン演算で内側の傾斜を加工する



周囲の形状を整える

つづく



次回を読む　　ガレージキット開発のお手伝い2022　第50回　（部品2　3Dモデリング仕切り直し26）

前回をよむ　　ガレージキット開発のお手伝い2022　第48回　（部品2　3Dモデリング仕切り直し24）

１回から読む　ガレージキット開発のお手伝い2022　第1回　（3Dモデリング1）

ガレージキット開発のお手伝い2022 第48回 （部品2 3Dモデリング仕切り直し24）

このままでは、らちが明かない

完成形はガレージキット原型で3DCGではないので、多少ポリゴンが縒れていても大きな問題はないので、このくらいにして次に進む



側面の幾何形状を作り直し



この部分は傾斜しているのでローカル座標を設定するのだが、やり方がよくわからん

つづく



次回を読む　　ガレージキット開発のお手伝い2022　第49回　（部品2　3Dモデリング仕切り直し25）

前回をよむ　　ガレージキット開発のお手伝い2022　第47回　（部品2　3Dモデリング仕切り直し23）

１回から読む　ガレージキット開発のお手伝い2022　第1回　（3Dモデリング1）

ガレージキット開発のお手伝い2022 第35回 （部品2 3Dモデリング仕切り直し11）

こんな方法では完成できない、ではどんな方法なら完成できるのか

今までの完成できた方法は基本図形をモディファイして作ってました

なので、基本図形をモディファイする方法に切り替える



円筒形状をモディファイして上部を作成



今度はうまくいくのか



つづく
