LIXIL 排水金物専用工具 自作 切り出し

衛生設備器具の取り付けには 専用工具が必要な場合が有ります　今回は LIXIL 旧 INAX の
掃除流しに使う工具を自作します 作業風景をご覧下さい

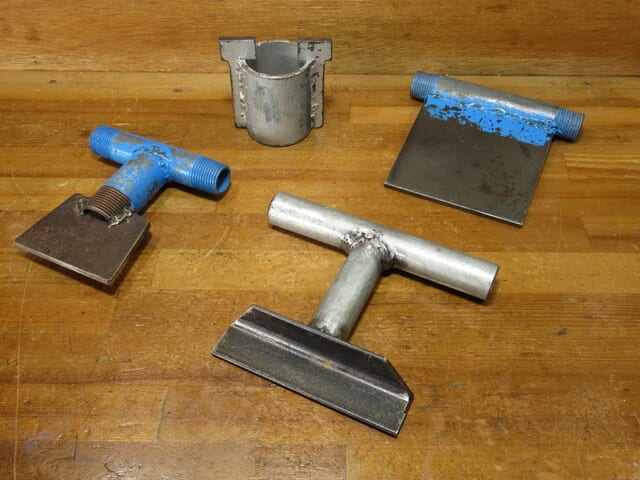

これらは今迄に私が自作した工具の一部ですが、今回は LIXIL リクシルの掃除流し S-200 の
排水金物に使う工具を自作します






自作工具には 3.2mm の鉄板を使います






今回の掃除流しには 専用工具 KG-13 と言う商品が用意されています

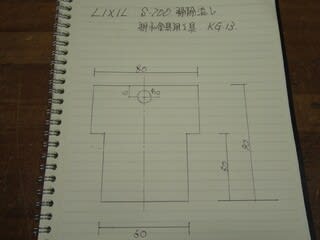

その図面寸法を書き出しました、これを参考に進めます

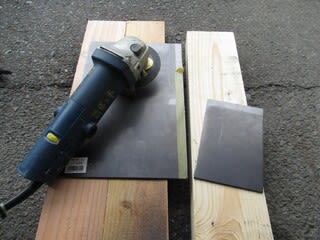

図面を基に鉄板をカットします　サンダーを使いますが
刃はレジトンの 金の卵を選びました　優秀な刃です

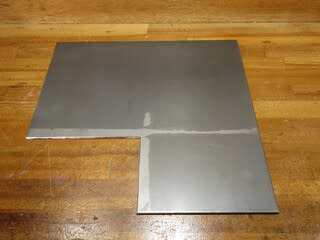

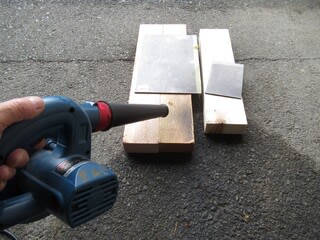

カットしました　切削粉はブロワーで吹き飛ばします
そのままにしておくと良くありません　直ぐに錆びます

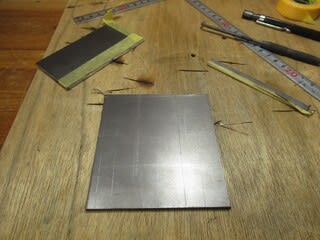

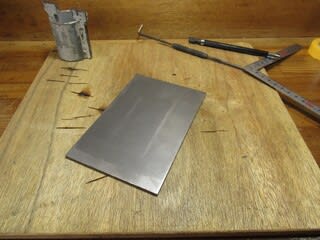

カットした鉄板を整備テーブルに持って来ました

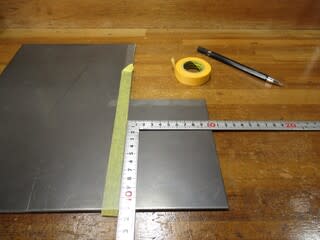

寸法を罫書くのに 何処か「矩」（かね）＝直角な
部分が欲しいので確認しています




プレスされたり 先程の切削跡をもう少し整えます

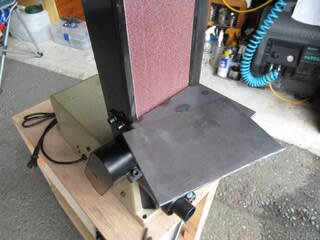

ベルトサンダーを使います　先日広く改良したツールレスト
これが役に立ちます

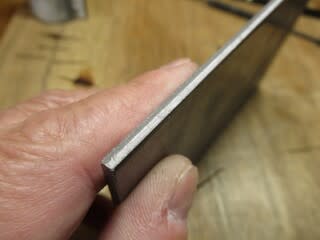

綺麗に研磨出来ています






さらに一部分を切断しました






この切削跡も綺麗に処理してから作業は進めます
目的の工具の形に合わせ もう少し形を作ります






この切断にもサンダーを使う手作業です

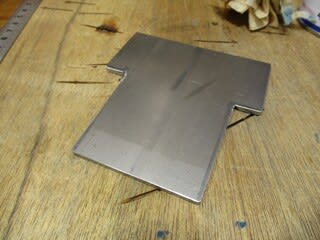

工具の形に近づいて来ましたが 仕上げ代を見て
まだ墨を残して切断しています

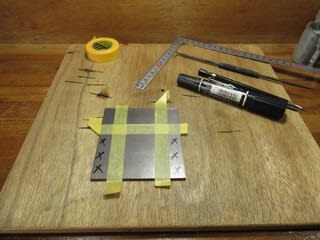

ここからシビアな墨出しをして行きます　罫書線が見易い様に
青いマジックで色を塗っています






大きなベルトサンダーで全ての工作が出来る訳ではなく
小さなベルトサンダーも使います

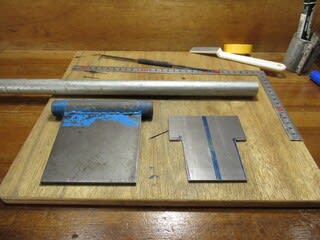

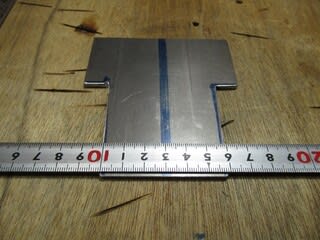

目的の寸法になっているかチェックしています

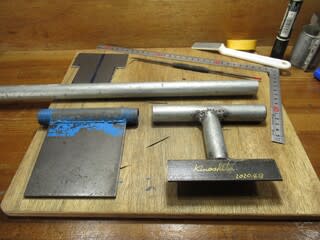

これは双方排水金物に使う自作工具ですが 持ち手
いわゆる力を入れる部分の形状が異なります

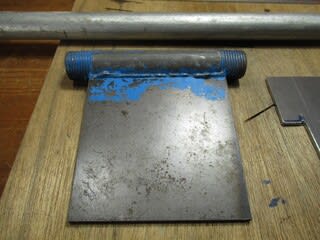

今回はこちらの方を選びました やはりINAX 時代の
洗濯パン用に作った工具です

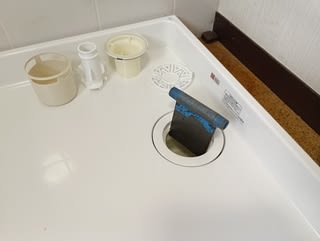

INAX ＝ LIXIL の洗濯パン用 排水トラップの締め付けに
この様に使います

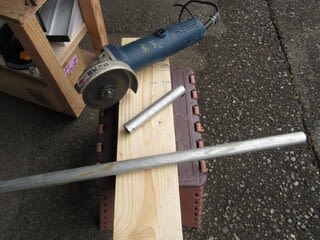

持ち手部分に使う鋼管 SGP 15A を必要な長さに
切断しました

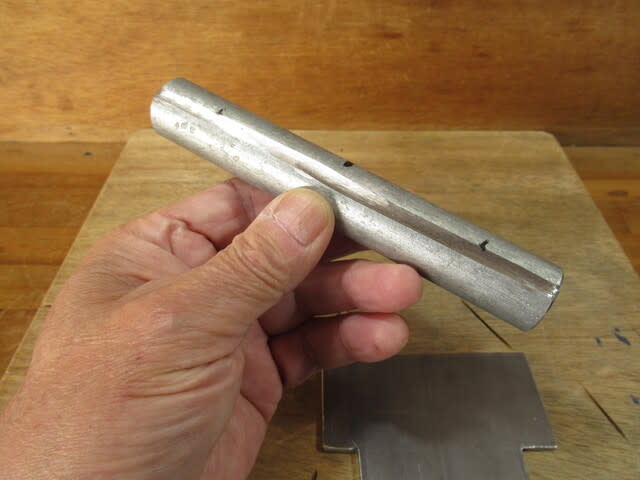

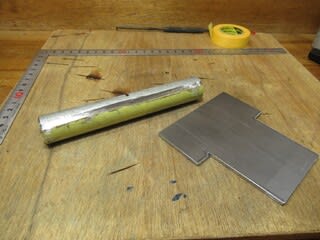

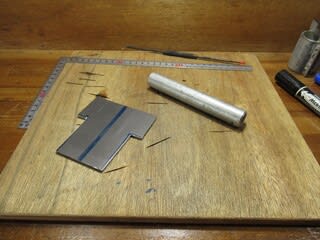

用意した二つのパーツです

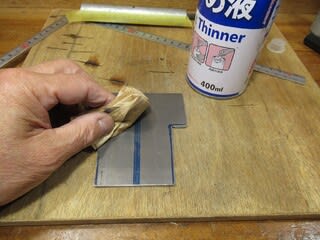

もう青いマジックは必要ないので 拭き取ります






簡単に消せそうでしたが ペイント薄め液で結構拭きました






切り出した鉄板と 鋼管を溶接しますが その作業を
やり易くする為に 板を溶接する部分に溝を入れました





この溝の工作を含め この段階で色々な事を考えています　多少の汎用性も考慮し
その考えを纏める為に今日はここまでにしておきます 出来るだけ使い易い工具に
したいと思います





今年もつぼみが出始めました　少し不思議な容姿に育って行く花です
成長が楽しみです　自作工具、次回もどうぞお付き合い下さい
