自転車のチューブに付いているバルブを延長する部品にバルブエクステンダーが有ります
今回はかぶせ型と呼ばれる物をご紹介します
![](https://blogimg.goo.ne.jp/user_image/09/dc/2d67a0c94fc6903c9678708ec89314a8.jpg)

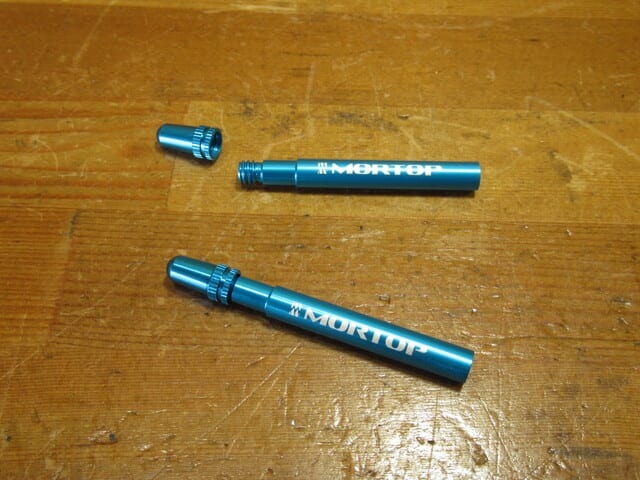

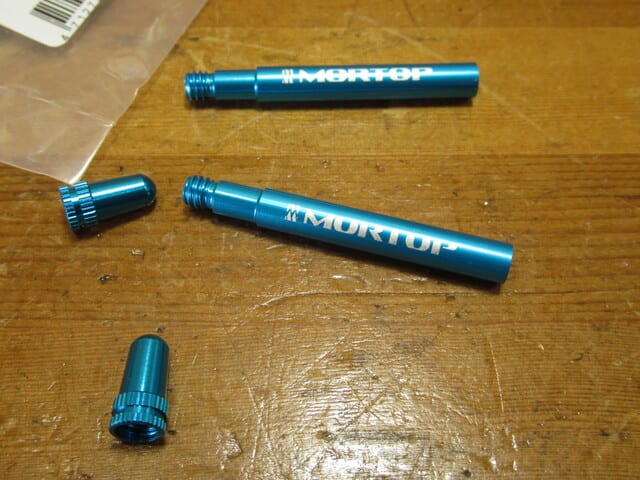

この様なアルミ素材のパイプ状のパーツですが構造の違いで 中継ぎ型 かぶせ型と呼ばれる物が有ります
今回ご紹介するのはかぶせ型です
![](https://blogimg.goo.ne.jp/user_image/5c/1d/f5a516e27c3c853fcc4fc407f0ea5465.jpg)
このパーツはリム高が高いホイールで チューブに装着された
バルブがリム表面=ハブ側に出てこなかったり 出る寸法が短い
時にエクステンダーを装着します
![](https://blogimg.goo.ne.jp/user_image/19/50/9936d4e33a9b6c2b7ca7bbbf460c52ad.jpg)
![](https://blogimg.goo.ne.jp/user_image/2a/02/484d595768a9bee8369d5180b8b1b4ab.jpg)

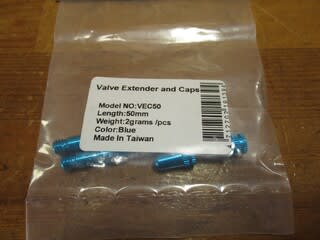

バルブエクステンダーは様々なメーカーから出ています
選択する時は中継ぎタイプ、かぶせタイプ 又長さも
選ぶ必要が有ります 今回の物は 50mm です
![](https://blogimg.goo.ne.jp/user_image/40/e2/d4b9a9acd1ec69f734a615358c02233a.jpg)

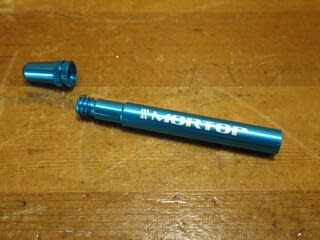

中継ぎ型と言うのは チューブに装着されたバルブのコアを
抜き取りそこにエクステンダーをねじ込みます
かぶせ型はコアを抜かずにそのままバルブの外側にねじ込みます
![](https://blogimg.goo.ne.jp/user_image/44/2e/af793c9241e3683469a44dd06a6d4194.jpg)
![](https://blogimg.goo.ne.jp/user_image/19/6d/f49c18afe34b46688caa7705eeba50ad.jpg)
![](https://blogimg.goo.ne.jp/user_image/25/ec/5a20d886c5b2f3cf98c1eec30fc07383.jpg)

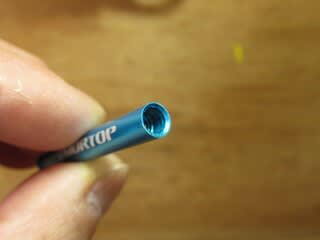

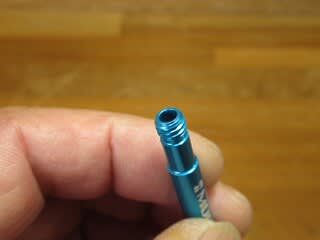

かぶせ型の形状は バルブキャップ側はオスネジ リム側は
メスネジが切って有ります
![](https://blogimg.goo.ne.jp/user_image/76/b6/146f7a5343dc8928ac70998d96236744.jpg)

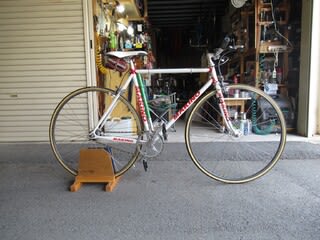

一度取り付けてみます
![](https://blogimg.goo.ne.jp/user_image/5d/20/318887411cb6de80a17e93e72d8f6173.jpg)
![](https://blogimg.goo.ne.jp/user_image/20/b2/cb528b205914b0a6f3f7203ef9f01052.jpg)

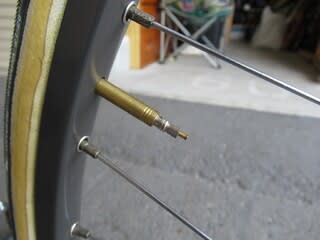

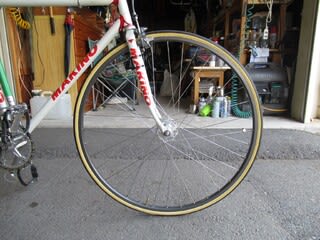

リムが平リムなのでこのホイールには必要有りませんが
これでやってみます
![](https://blogimg.goo.ne.jp/user_image/39/7e/4abd42999c67a31d475928731eb37b20.jpg)
バルブのコアに付いている小さなネジは緩めておきます
空気を入れる時の状態です
![](https://blogimg.goo.ne.jp/user_image/58/98/c38ef74ce7bea8429d7374029c7688ef.jpg)
![](https://blogimg.goo.ne.jp/user_image/2f/b0/31b5ed30fc293ac7b1047dbe5509fd37.jpg)

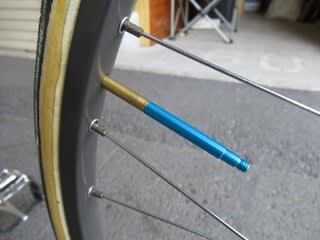

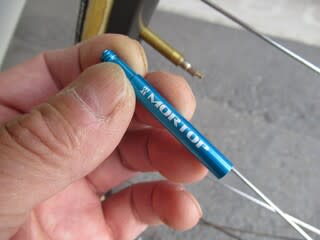

既存のバルブに切られたネジにエクステンダーの
メスネジを奥までねじ込みます ※ 正ネジです
取付け部には何の細工もしていません
![](https://blogimg.goo.ne.jp/user_image/39/45/f47ea11d60a2fcf5475413494234fd59.jpg)

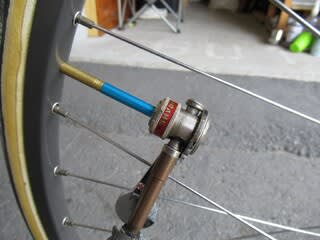

この状態で空気を入れようと試みても ねじ込み部分から
空気が漏れて全く用を足しません
![](https://blogimg.goo.ne.jp/user_image/59/b5/c214683471f150e6285049c759dce0d6.jpg)
![](https://blogimg.goo.ne.jp/user_image/12/ac/fa41a719a3ded5aea457f4c1604eab56.jpg)

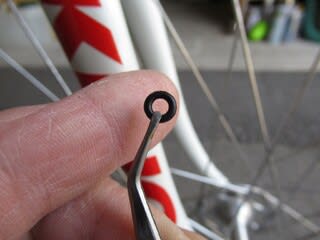

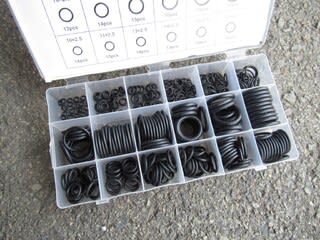

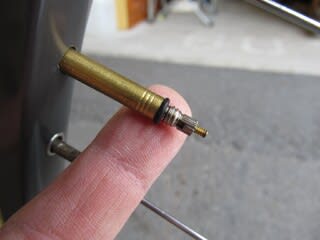

ねじ込み部分にパッキンが必要です Oリングを使ってみましょう
内径 5mm 外径 10mm を使います
![](https://blogimg.goo.ne.jp/user_image/19/ce/34cb97277b1f2770347500bfb1236017.jpg)
![](https://blogimg.goo.ne.jp/user_image/49/10/a3c3635ed67f7617f61681a8e7ffb14c.jpg)

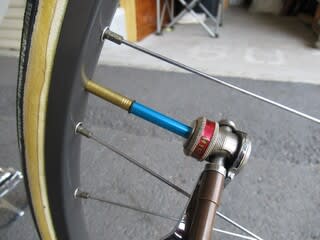

バルブコアの根元に Oリングを入れそこにエクステンダーを
装着します そして空気を入れると問題無く 7.5キロ入りました
![](https://blogimg.goo.ne.jp/user_image/79/7d/c3cf146fdd99551edd4939128379c9a4.jpg)
![](https://blogimg.goo.ne.jp/user_image/51/b2/28829f2daaec3a0bda90d878f137da52.jpg)
もう一つの方法 ネジに使うシールテープです
エアー配管や水道配管のネジ部に使う部材です
厚さは 0.1mm 程度です
![](https://blogimg.goo.ne.jp/user_image/79/13/d8f670a24434b8e3a0d2fc1db71ab401.jpg)
![](https://blogimg.goo.ne.jp/user_image/3a/1e/3030e761ea485edf40c9bc2d33233952.jpg)

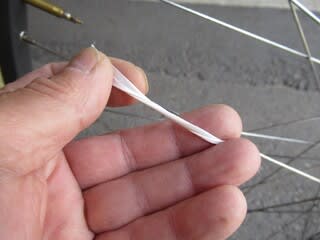

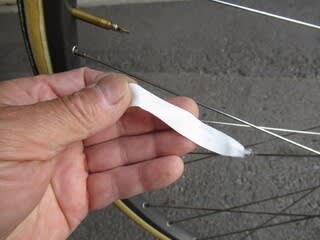

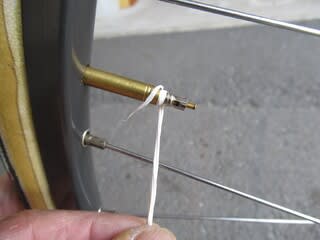

少しシールテープを切り取り 軽く捻りました
![](https://blogimg.goo.ne.jp/user_image/33/e5/bf66b2fbca72b5535a6f9d57bcd5830e.jpg)
![](https://blogimg.goo.ne.jp/user_image/4f/b9/133079d420271fca4d4209150089484d.jpg)
![](https://blogimg.goo.ne.jp/user_image/2d/49/9d2cb2b737655978afc1d466465ba71d.jpg)

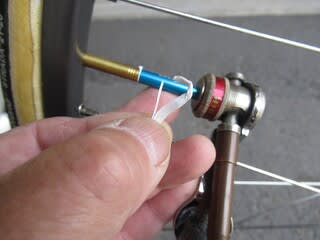

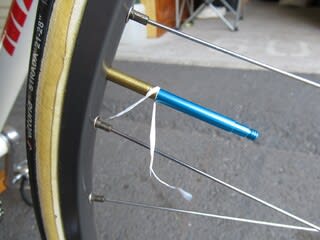

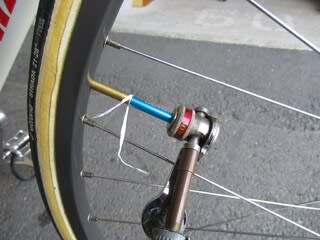

ネジ部では無くその根元に巻きます 巻き加減は
2~3 周で良いでしょう そこへエクステンダーを
締め込みます 空気が漏れる事なく問題なく空気を
張れました
![](https://blogimg.goo.ne.jp/user_image/7e/6e/b88b3bb600051c2cb8779e91b67ca699.jpg)
![](https://blogimg.goo.ne.jp/user_image/06/4b/d96c7b31d5885d92b93fa71c449d50ff.jpg)

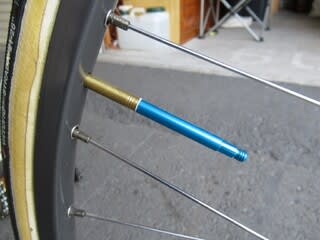

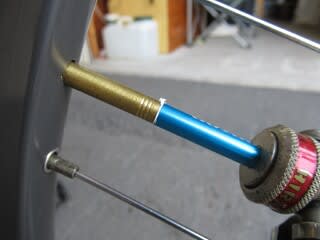

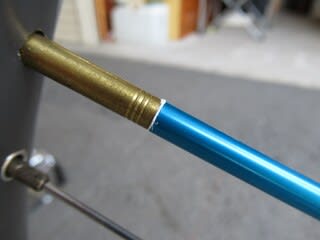

はみ出したシールはカッターで切り取れば良いでしょう
![](https://blogimg.goo.ne.jp/user_image/57/65/8458002f8a87e2ae5205d974dbf65f40.jpg)
![](https://blogimg.goo.ne.jp/user_image/1e/c5/6a43adbcffbc974ba079630c68ef0166.jpg)
私の自転車では今の処エクステンダーは必要では無いのですが
選手達の自転車を触る時 バルブの寸法が短くヒラメのポンプヘッドが
上手く使えない時が有ります そんな時のために用意しているパーツです
![](https://blogimg.goo.ne.jp/user_image/50/6d/0c0b9b1313c29aae49aa81e6b1790dff.jpg)

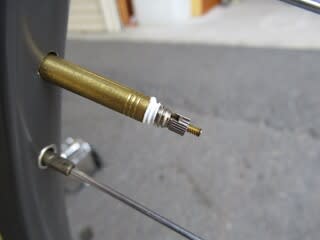

エクステンダーを取り外した状態です もう一度使う時は
シールの巻き直しは必要です
![](https://blogimg.goo.ne.jp/user_image/77/d0/1df99a0768cc17f0014c72e01179ccb2.jpg)
![](https://blogimg.goo.ne.jp/user_image/68/31/44d93e10b8a3c13e353425be51f04e95.jpg)

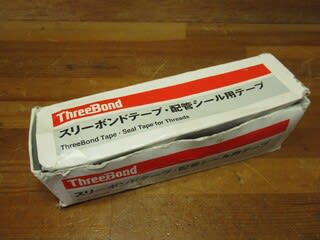

シールテープは仕事で頻繁に使う消耗材ですから私は箱で買いますが
ホームセンターでも 1個から購入出来ます 100~150円程度では無いでしょうか
基本的に厚さはどれも一緒です
![](https://blogimg.goo.ne.jp/user_image/70/66/eba883d2607cbac2af3771b4a696a946.jpg)
空気の管理は試合会場ではその日のコースコンデションや選手の希望に依り
空気圧も変えるので時間を掛けず、確実に作業を行える環境を作るのも仕事です
今回はかぶせ型と呼ばれる物をご紹介します
![](https://blogimg.goo.ne.jp/user_image/09/dc/2d67a0c94fc6903c9678708ec89314a8.jpg)
この様なアルミ素材のパイプ状のパーツですが構造の違いで 中継ぎ型 かぶせ型と呼ばれる物が有ります
今回ご紹介するのはかぶせ型です
![](https://blogimg.goo.ne.jp/user_image/5c/1d/f5a516e27c3c853fcc4fc407f0ea5465.jpg)
このパーツはリム高が高いホイールで チューブに装着された
バルブがリム表面=ハブ側に出てこなかったり 出る寸法が短い
時にエクステンダーを装着します
![](https://blogimg.goo.ne.jp/user_image/19/50/9936d4e33a9b6c2b7ca7bbbf460c52ad.jpg)
![](https://blogimg.goo.ne.jp/user_image/2a/02/484d595768a9bee8369d5180b8b1b4ab.jpg)
バルブエクステンダーは様々なメーカーから出ています
選択する時は中継ぎタイプ、かぶせタイプ 又長さも
選ぶ必要が有ります 今回の物は 50mm です
![](https://blogimg.goo.ne.jp/user_image/40/e2/d4b9a9acd1ec69f734a615358c02233a.jpg)
中継ぎ型と言うのは チューブに装着されたバルブのコアを
抜き取りそこにエクステンダーをねじ込みます
かぶせ型はコアを抜かずにそのままバルブの外側にねじ込みます
![](https://blogimg.goo.ne.jp/user_image/44/2e/af793c9241e3683469a44dd06a6d4194.jpg)
![](https://blogimg.goo.ne.jp/user_image/19/6d/f49c18afe34b46688caa7705eeba50ad.jpg)
![](https://blogimg.goo.ne.jp/user_image/25/ec/5a20d886c5b2f3cf98c1eec30fc07383.jpg)
かぶせ型の形状は バルブキャップ側はオスネジ リム側は
メスネジが切って有ります
![](https://blogimg.goo.ne.jp/user_image/76/b6/146f7a5343dc8928ac70998d96236744.jpg)
一度取り付けてみます
![](https://blogimg.goo.ne.jp/user_image/5d/20/318887411cb6de80a17e93e72d8f6173.jpg)
![](https://blogimg.goo.ne.jp/user_image/20/b2/cb528b205914b0a6f3f7203ef9f01052.jpg)
リムが平リムなのでこのホイールには必要有りませんが
これでやってみます
![](https://blogimg.goo.ne.jp/user_image/39/7e/4abd42999c67a31d475928731eb37b20.jpg)
バルブのコアに付いている小さなネジは緩めておきます
空気を入れる時の状態です
![](https://blogimg.goo.ne.jp/user_image/58/98/c38ef74ce7bea8429d7374029c7688ef.jpg)
![](https://blogimg.goo.ne.jp/user_image/2f/b0/31b5ed30fc293ac7b1047dbe5509fd37.jpg)
既存のバルブに切られたネジにエクステンダーの
メスネジを奥までねじ込みます ※ 正ネジです
取付け部には何の細工もしていません
![](https://blogimg.goo.ne.jp/user_image/39/45/f47ea11d60a2fcf5475413494234fd59.jpg)
この状態で空気を入れようと試みても ねじ込み部分から
空気が漏れて全く用を足しません
![](https://blogimg.goo.ne.jp/user_image/59/b5/c214683471f150e6285049c759dce0d6.jpg)
![](https://blogimg.goo.ne.jp/user_image/12/ac/fa41a719a3ded5aea457f4c1604eab56.jpg)
ねじ込み部分にパッキンが必要です Oリングを使ってみましょう
内径 5mm 外径 10mm を使います
![](https://blogimg.goo.ne.jp/user_image/19/ce/34cb97277b1f2770347500bfb1236017.jpg)
![](https://blogimg.goo.ne.jp/user_image/49/10/a3c3635ed67f7617f61681a8e7ffb14c.jpg)
バルブコアの根元に Oリングを入れそこにエクステンダーを
装着します そして空気を入れると問題無く 7.5キロ入りました
![](https://blogimg.goo.ne.jp/user_image/79/7d/c3cf146fdd99551edd4939128379c9a4.jpg)
![](https://blogimg.goo.ne.jp/user_image/51/b2/28829f2daaec3a0bda90d878f137da52.jpg)
もう一つの方法 ネジに使うシールテープです
エアー配管や水道配管のネジ部に使う部材です
厚さは 0.1mm 程度です
![](https://blogimg.goo.ne.jp/user_image/79/13/d8f670a24434b8e3a0d2fc1db71ab401.jpg)
![](https://blogimg.goo.ne.jp/user_image/3a/1e/3030e761ea485edf40c9bc2d33233952.jpg)
少しシールテープを切り取り 軽く捻りました
![](https://blogimg.goo.ne.jp/user_image/33/e5/bf66b2fbca72b5535a6f9d57bcd5830e.jpg)
![](https://blogimg.goo.ne.jp/user_image/4f/b9/133079d420271fca4d4209150089484d.jpg)
![](https://blogimg.goo.ne.jp/user_image/2d/49/9d2cb2b737655978afc1d466465ba71d.jpg)
ネジ部では無くその根元に巻きます 巻き加減は
2~3 周で良いでしょう そこへエクステンダーを
締め込みます 空気が漏れる事なく問題なく空気を
張れました
![](https://blogimg.goo.ne.jp/user_image/7e/6e/b88b3bb600051c2cb8779e91b67ca699.jpg)
![](https://blogimg.goo.ne.jp/user_image/06/4b/d96c7b31d5885d92b93fa71c449d50ff.jpg)
はみ出したシールはカッターで切り取れば良いでしょう
![](https://blogimg.goo.ne.jp/user_image/57/65/8458002f8a87e2ae5205d974dbf65f40.jpg)
![](https://blogimg.goo.ne.jp/user_image/1e/c5/6a43adbcffbc974ba079630c68ef0166.jpg)
私の自転車では今の処エクステンダーは必要では無いのですが
選手達の自転車を触る時 バルブの寸法が短くヒラメのポンプヘッドが
上手く使えない時が有ります そんな時のために用意しているパーツです
![](https://blogimg.goo.ne.jp/user_image/50/6d/0c0b9b1313c29aae49aa81e6b1790dff.jpg)
エクステンダーを取り外した状態です もう一度使う時は
シールの巻き直しは必要です
![](https://blogimg.goo.ne.jp/user_image/77/d0/1df99a0768cc17f0014c72e01179ccb2.jpg)
![](https://blogimg.goo.ne.jp/user_image/68/31/44d93e10b8a3c13e353425be51f04e95.jpg)
シールテープは仕事で頻繁に使う消耗材ですから私は箱で買いますが
ホームセンターでも 1個から購入出来ます 100~150円程度では無いでしょうか
基本的に厚さはどれも一緒です
![](https://blogimg.goo.ne.jp/user_image/70/66/eba883d2607cbac2af3771b4a696a946.jpg)
空気の管理は試合会場ではその日のコースコンデションや選手の希望に依り
空気圧も変えるので時間を掛けず、確実に作業を行える環境を作るのも仕事です
確かに、普通は使わなくて空気入れられますが、
バルブ寸法によっては、必要なんですね。
へぇぇです。
私、素人なのもあるんですが、
空気を入れた後、ポンプを外す時、
真っ直ぐ抜くようにしているんですが、
強い負圧で、
仏式の緩めたバルブ先端を良く曲げています😰
(とりあえず締められる範囲なのでそのまま使っていますが)
何か、外すこつってありますか?
従来の平リムの様にリムの高さが 15mm 前後の物では必要の無いパーツですが
最近の 50mm や60mm の高さが有るリムでは必要ですね
空気を入れた後 ポンプヘッドを外す時の空気漏れ 悩ましいですね
真っ直ぐ一気に引き抜く事しかしていませんが あまり酷く漏れた時はもう一度入れ直すなどで対応しています
バルブエクステンダーを使用した際に、つなぎ目から空気が漏れるのをシールテープで止めるとは全く浮かびませんでした。
早速ホームセンターに買いに行こうと思いますが、使用する際にひねっているのは、そういう使い方をするのか、何かノウハウがあるのでしょうか。
シールテープを使う時は殆どがオスネジに使いますが
今回の様なお互いのネジの精度が悪い物はシーツを巻いても空気の漏れは防げないと思い根っこに巻きました
その際 バルブ側に少しくびれがが有りそこに巻く為にシールを捻っています そうする事でシールの厚さも確保出来ます それでもシールテープは馴染むので大丈夫です
仕事では色々な場面に遭遇します こんな事は教科書に載っていませんが、その場に応じた使い方をする事は良く有ります
