６２０Aをバスレフから密閉に改造したのはベースのピチカートを聴いている時にバスレフはバックグラウンドに付帯音を引っ張っているように感じたからで歯切れを改善する為に行った。これは感覚的なものでプラシーヴォかもしれません。純粋にサイン波の１波トーンバースト応答で差が定量的に出せないものかと思ってやってみました。 ４/６ 緑字追記 以下の６２０Aの５０Hzのバスレフのオシロ波形が３/１１にアップした６２０Bの５０Hzのオシロ波形と同じなので６２０Aと６２０Bの差は６２０Aを密閉に改造したからです。
■１）バスレフに対する同様の意見
これはネットで良く見ます。私が尊敬するLEANAUDIOの下記ページ”バスレフ型の問題点を検証する”にも解説があります。
http://cheapaudio.blog23.fc2.com/blog-entry-252.html
一部転記しますと、
”1) ピチカートベースの信号を再生した場合の再生音波形には、密閉型とバスレフ型で明らかな違いが確認できました。この信号に対しては、密閉型の方が明らかに高い信号忠実度を示しました。バスレフ型では音の出だし(トランジェント部)の波形に顕著な崩れが見られました。
2) 同じ信号に対してアンプ内蔵のアナログ式トーンコントロールとFrieveAudioのデジタルイコライザーで同等量のブーストを適用した場合、スピーカーから再生される音波の信号忠実度は、明らかに後者の方が優れる”
■２）測定方法
ユニットの特性のみを見たいので、当然超ニアー（マイク距離１０ｃｍ）です。

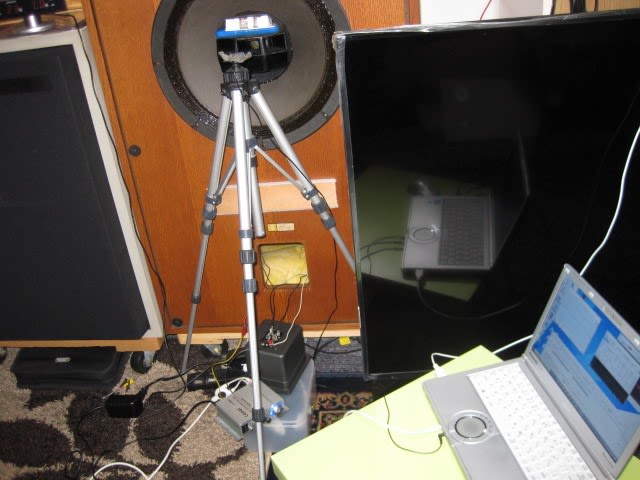

これは測定した左のユニットです。マッチャーを外していますが実際に測定した時はちゃんとネジで絞めて開口は塞いでいます。マイクはこのように１０ｃｍに近づけています。
■３）１波トーンバースト応答 ２０Hz,３０Hz
６２０Aの６０４－８Gのヘルムホルツ共振周波数は前（３/６）にアップしたように～５０Hzですのでバスレフ効果は５０Hzが一番大きいのでその前後を測定しました。
上段が２０Hz,下段が３０Hzで、左は密閉で右はバスレフです。
①は２０Hz密閉で付帯波は１波長ありその＋ピークに青●を付けています。下に主波Aと付帯波Bの比B/Aを載せますが、１．３です。赤楕円の範囲が付帯波がある領域を示しています。この楕円が横長なほど付帯波が長いということですが４６ｍｓ程度です。
②は２０Hzバスレフですが、青●のピークは密閉よりは若干低いですが、赤い楕円は①より横に長いので付帯波が長引いていることが判りますが９４ｍｓと見ました。下に主波Aと付帯波Bの比B/Aを載せますが、０．８５です。
③は３０Hz密閉でB/Aは、０．６５です。赤い楕円の範囲が付帯波がある領域は７０ｍｓ程度です。
④は３０Hzバスレフですが、B/Aは、１．１です。赤い楕円の範囲が付帯波がある領域は１２４ｍｓ程度です。

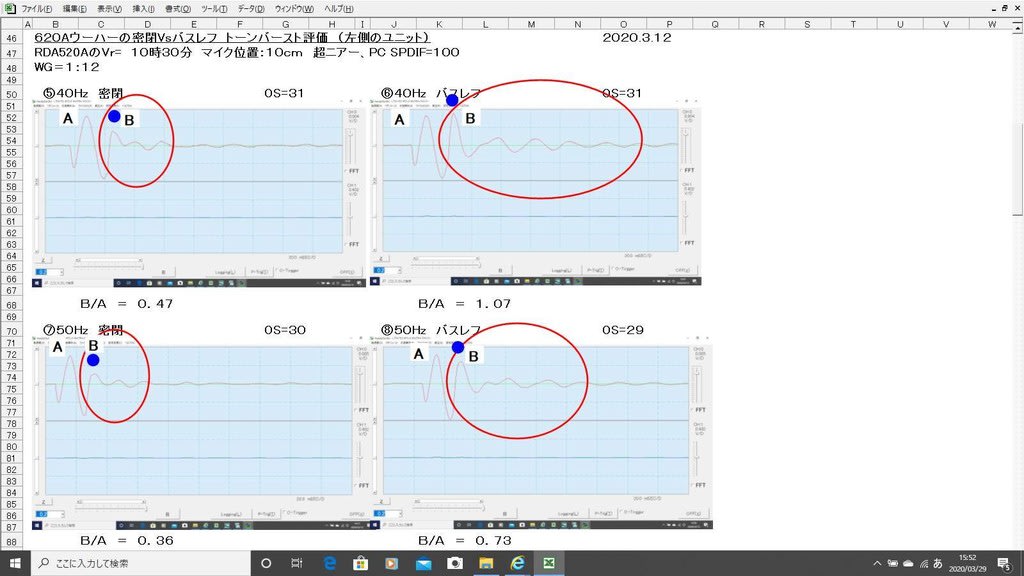

■４）１波トーンバースト応答 ４０Hz,５０Hz
これは
⑤は４０Hz密閉でB/Aは、０．４７です。赤い楕円の範囲の付帯波がある領域は５０ｍｓ程度です。
⑥は４０Hzバスレフですが、B/Aは、１．０７です。赤い楕円の範囲の付帯波がある領域は１１８ｍｓ程度です。
⑦は５０Hz密閉でB/Aは、０．３６です。赤い楕円の範囲の付帯波がある領域は３０ｍｓ程度です。
⑧は５０Hzバスレフですが、B/Aは、０．７３です。赤い楕円の範囲の付帯波がある領域は９２ｍｓ程度です。

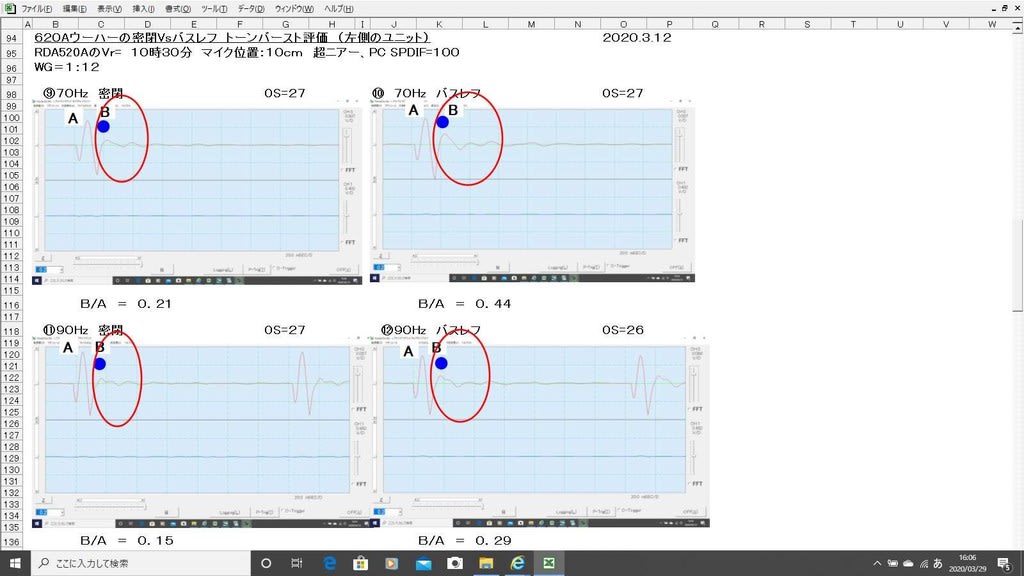

■５）１波トーンバースト応答 ７０Hz,９０Hz
これは
⑨は７０Hz密閉でB/Aは、０．２１です。赤い楕円の範囲の付帯波がある領域は３５ｍｓ程度です。
⑩は７０Hzバスレフですが、B/Aは、０．４４です。赤い楕円の範囲の付帯波がある領域は４９ｍｓ程度です。
⑪は９０Hz密閉でB/Aは、０．１５です。赤い楕円の範囲の付帯波がある領域は３２ｍｓ程度です。
⑫は９０Hzバスレフですが、B/Aは、０．２９です。赤い楕円の範囲の付帯波がある領域は４０ｍｓ程度です

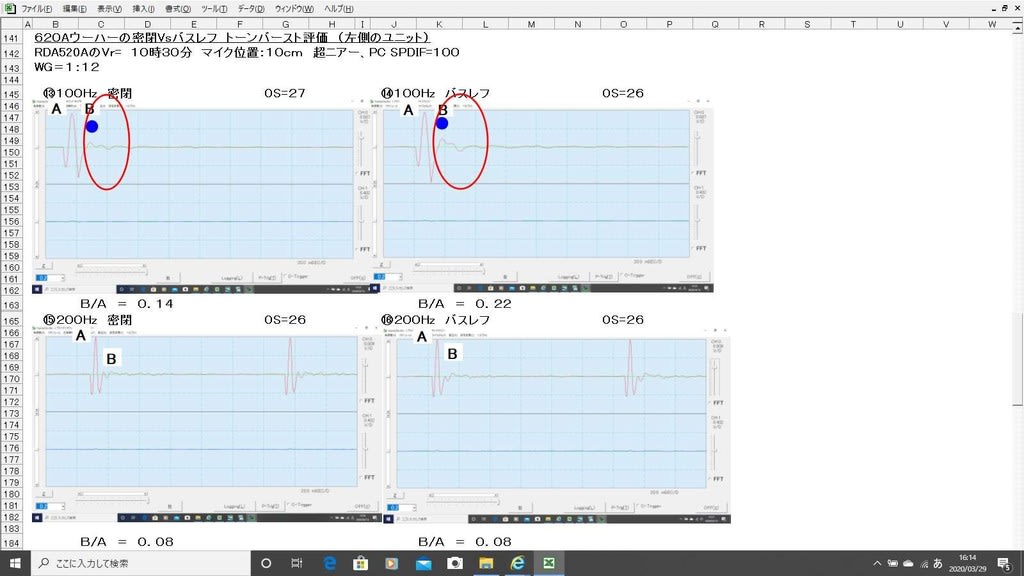

■６）１波トーンバースト応答 １００Hz,２００Hz
これは
⑬は１００Hz密閉でB/Aは、０．１４です。赤い楕円の範囲の付帯波がある領域は３１ｍｓ程度です。
⑭は１００Hzバスレフですが、B/Aは、０．２２です。赤い楕円の範囲の付帯波がある領域は３６ｍｓ程度です。
⑮は２００Hz密閉でB/Aは、０．０８です。赤い範囲の付帯波がある領域は１０ｍｓ程度です。
⑯は２００Hzバスレフですが、B/Aは、０．０８です。赤い楕円の範囲の付帯波がある領域は１２ｍｓ程度です

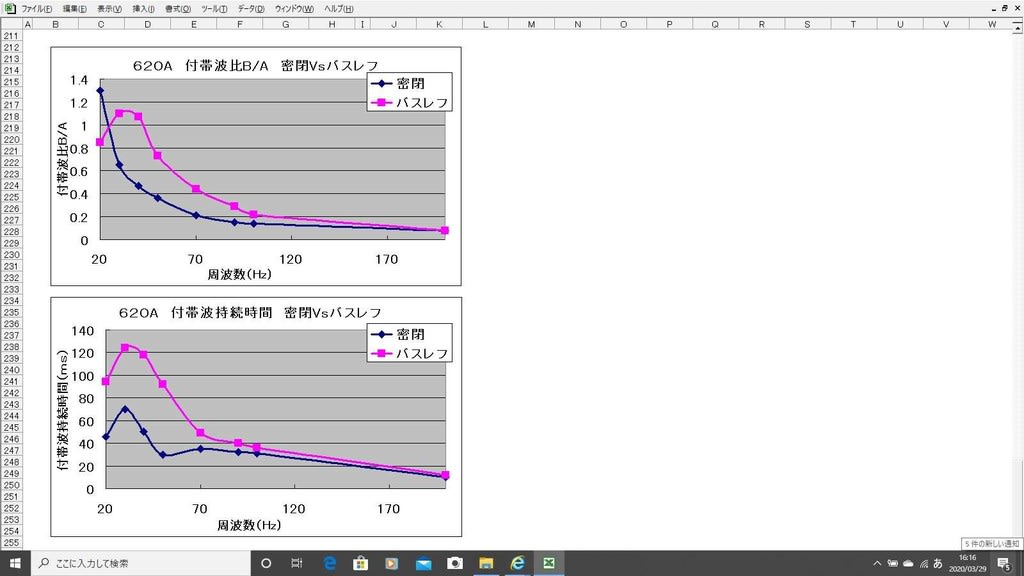

■７）B/A値と付帯波持続時間のグラフ化
これは
上が、B/A値で下は付帯波持続時間で、密閉は青色の線で、バスレフはピンクの線です。
上のグラフで１発目の付帯波Bの主波Aとの比B/Aは２０Hｚのみバスレフが若干低いですが、３０Hz以上ではバスレフの方が悪くバスレフが効いて来ない１００Hz以上ではほぼ同じになっていきます。
下の付帯波持続時間のグラフでは、バスレフがすべての周波数領域で密閉より大きくなっており不要な付帯波を長く出していることが判ります。
これで純粋に付帯波が密閉は少ないことが１波トーンバースト応答で確かめられました。理想的には∞バッフルならもっと改善するはずです。
尚６２０A箱はバスレフポートの深さは板厚の１８ｍｍと薄いのでバスレフのポート内の空気の容量が小さく空気バネで近似した場合の重りが軽いが内容積は６２０A箱は比較的大きいので空気バネの近似の場合の空気バネの弾性力も弱くｆ０は３０Hz程度に下げられるもののアンダーダンピングと考えられるので付帯波は出易い。逆に２２３１Aが入っている４３３１Aはポート深さが１０．９ｃｍもありオーバーダンピングと思われるので理論的にはこれの付帯波はバスレフでも密閉に近い（６２０Aとの比較と言う意味で）はずなのでこれも後日紹介します。
又、このグラフを見ると６０４－８Gのウーハーを７０Hz以下でカットし付帯波の大きい領域を除外したくなりますよね。後日それについても紹介します。
