自転車のトラックフレームに用いられる チェーンの張り調整をする為のアジャストボルトに使う工具を
市販の工具に手を加え使い易い様にします
![](https://blogimg.goo.ne.jp/user_image/3a/a6/59332d0fd8dc374eaffb84830378b115.jpg)
自転車のトラック用フレームには正爪が使われ チェーンの張り調整をする為に
チェーン引きと言う部品を使いますが 最近のカーボンフレームには前方から
後方に向けてアジャストボルトを使う物が多く有ります それに使う工具を
作ります
![](https://blogimg.goo.ne.jp/user_image/5d/b4/45514411576d5a95f9211c76a8e3ec8f.jpg)
![](https://blogimg.goo.ne.jp/user_image/01/f7/d3df115249e0ea41326b190322e311bc.jpg)

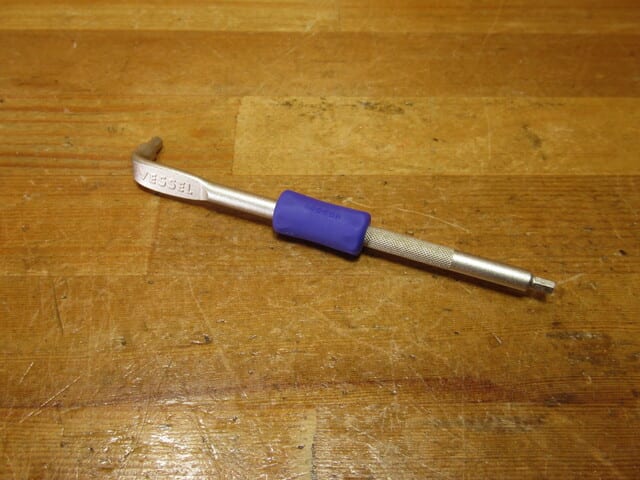

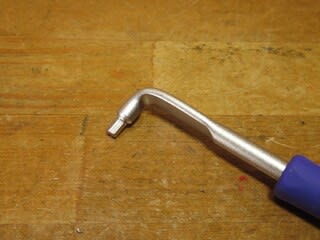

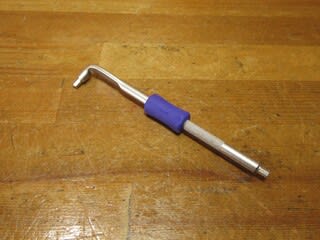

これは VESSEL ベッセルと言うメーカーの
ペタドラと言うシリーズのアーレンキーです
![](https://blogimg.goo.ne.jp/user_image/6c/6f/1a87cc4d5b42976a58e0c4ea718f73f3.jpg)

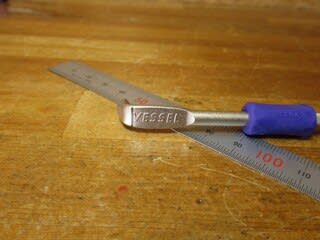

この工具を加工し アジャストボルトに使い易い
工具にします その為に工具の一部を切断します
![](https://blogimg.goo.ne.jp/user_image/75/3e/e5fd7bd062a171eda2b9397327641a77.jpg)
![](https://blogimg.goo.ne.jp/user_image/57/01/dd3ac6e1350054b71c7b1cfe9d2e4a3c.jpg)

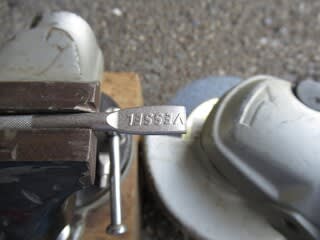

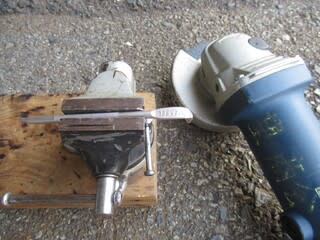

バイスに工具をセットし サンダーで工具の先端を
切り落としました
![](https://blogimg.goo.ne.jp/user_image/4c/56/cfc568787075dac43be64ce4b3a3b420.jpg)
切り落としたのは 工具の曲がっていた方の部分です
![](https://blogimg.goo.ne.jp/user_image/09/2f/8f81821781e0914a09e61c48d12b05d1.jpg)
![](https://blogimg.goo.ne.jp/user_image/54/bb/72c9d5cbec3aec0d45d96b315b5473d9.jpg)

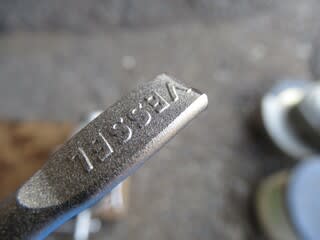

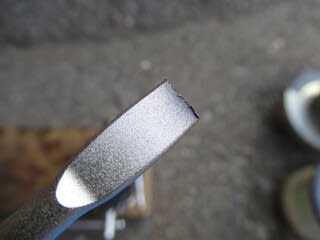

VESSEL の文字は残しています 本当はもう少し
切りたいのですが、見栄えを考え切断場所を決めて
います
![](https://blogimg.goo.ne.jp/user_image/21/74/9ad462fbf8e093bfa11c4977c1a953b9.jpg)
![](https://blogimg.goo.ne.jp/user_image/38/a6/ae48008f4aa1f78f54e28458a6727403.jpg)

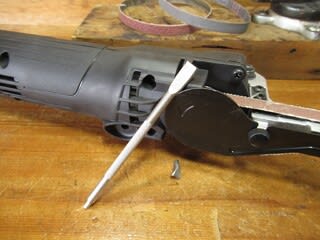

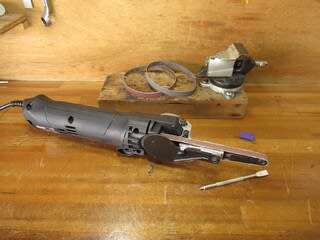

切断部分の仕舞いにベルトサンダーを使います
![](https://blogimg.goo.ne.jp/user_image/44/2a/6c58b35ff68848ca99bcda76b5dcb054.jpg)
![](https://blogimg.goo.ne.jp/user_image/55/13/be0aeb5971f04dc65698251ab300207d.jpg)

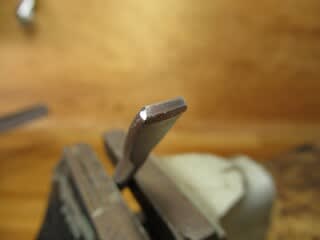

切断面の研磨を行います
![](https://blogimg.goo.ne.jp/user_image/63/ac/8c6ce7785e33670ca50efd91784db61d.jpg)
![](https://blogimg.goo.ne.jp/user_image/0b/03/d1b9bb2a9f8d5425c75bbd7e0ce1236a.jpg)
![](https://blogimg.goo.ne.jp/user_image/59/6a/0b5458d84d94aca3c62f265ef2d7cb3c.jpg)

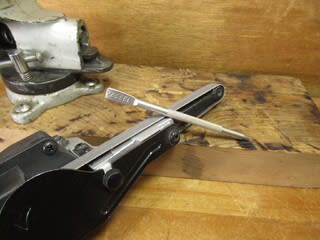

手触りが良い様に面取りをし 少し形状も考えながら
仕上げています
![](https://blogimg.goo.ne.jp/user_image/2f/89/b156990885449deec965cb72182805ae.jpg)
今回の工具は 私が使っているのを見て 同じ物を
作って下さいとのリクエストに応えての加工です
![](https://blogimg.goo.ne.jp/user_image/5d/74/609564f0787fadc588b6247071d26785.jpg)
![](https://blogimg.goo.ne.jp/user_image/2f/f2/da604cb3c5fdffdec860bc2eb384bcc5.jpg)

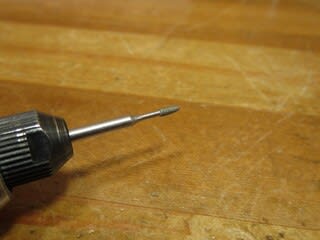

折角なので依頼者の名前を刻んでおきます
![](https://blogimg.goo.ne.jp/user_image/6a/7f/d36e705a79758245e6e3dc676602d1e6.jpg)
依頼者は Maru ちゃん(笑) 実はもう一つ後輩の為に
作っているので今回は 3個目になります
![](https://blogimg.goo.ne.jp/user_image/4c/8e/810cb8f0984fc90c523c9600f65c6018.jpg)
![](https://blogimg.goo.ne.jp/user_image/11/1e/9ca3ed0dfbde1b42d3366589696074d8.jpg)

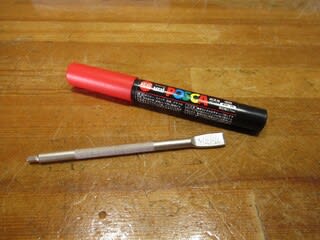

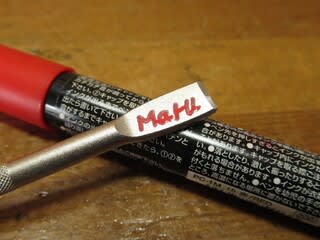

刻んだ名前にポスカで色を入れました これは使っているうちに
彫った部分だけ色が残ります
![](https://blogimg.goo.ne.jp/user_image/7c/88/fd6965224cc844d706d4ada590343aeb.jpg)
![](https://blogimg.goo.ne.jp/user_image/6c/e9/78d132100723addfc9e4bd7af3127576.jpg)

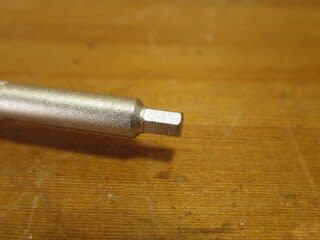

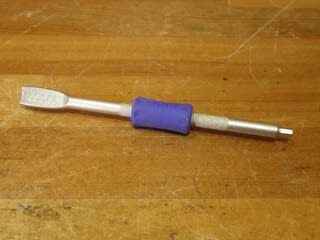

この工具は 3mm の六角です
![](https://blogimg.goo.ne.jp/user_image/74/56/6a70dfc558ded38e986be8f8428cb5e4.jpg)
VESSEL の文字を残すと 切断箇所に曲げのアールが
残ります それを感じ難い様にアールの内側を多く
削って仕上げています
使い途
![](https://blogimg.goo.ne.jp/user_image/2a/64/8c1674d36dcd99ebe6b1a236a9b5e439.jpg)
![](https://blogimg.goo.ne.jp/user_image/6c/53/245a2fb89c45f48346deb63b88d360fc.jpg)
これが最近多い カーボンフレームに用いられている
チェーンの張り調整用のボルトです このネジを触るのは
ホイールの交換はもちろんですが ギア比を変える場合にも
触ります
![](https://blogimg.goo.ne.jp/user_image/14/85/42a24240e081a90cdb26f8afa401e323.jpg)
![](https://blogimg.goo.ne.jp/user_image/13/c5/d1132457625a1e058f5ad779e367ba63.jpg)

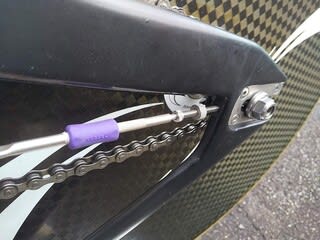

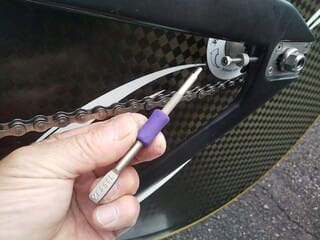

メカニックの立場では 試合会場で時間の制約が有るなかで
何台もの自転車を触ると このネジは少しでも早く回したい
普通のアーレンキーではそれが出来ません その為に工夫を
した工具と言う事なんですが 凄く重宝しています
![](https://blogimg.goo.ne.jp/user_image/49/49/18bbbd3393c48ea85c87cc989630a332.jpg)

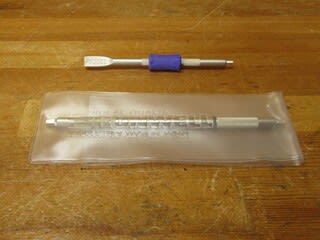

私が加工した工具も使い易くて良いのですが
人気の工具ブランド RUNWELL ランウェルさんからも
試作品を見せて頂きました それが完成し素晴らしい
出来栄えの物がまもなく発売される様です それも楽しみです
![](https://blogimg.goo.ne.jp/user_image/34/f7/808c7f8f3c167d8306052db0aa274266.jpg)

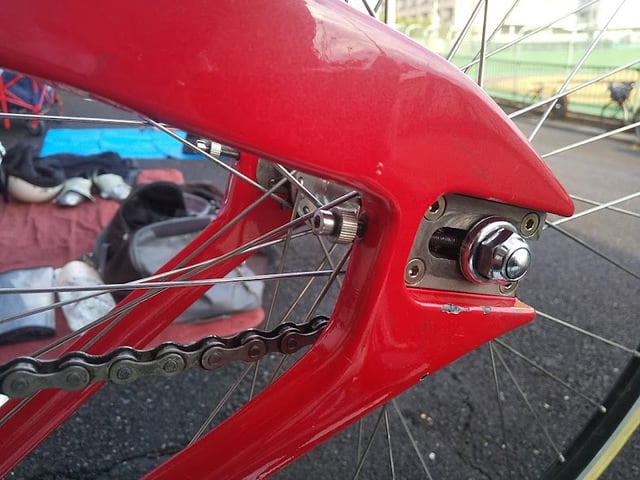

このアジャストボルトは前方から後方に向けてハブシャフトを押す構造です
ローレット加工された丸いナットは ホイールの位置決めを終えてから
ナットをリアエンド側に締め込む事で ボルトの緩み止めとして使います
