Campagnolo 65-P-110 ハンガーシャフト

1933年に創業された Campagnolo カンパニョーロ　その長い歴史の分だけ
色々なパーツが製造されて来ました　そんな中で少し変わった規格のハンガー小物
地球マークと共に 65-P-110 と刻印されたハンガーシャフトを見てみましょう





Campagnolo カンパニョーロのクランクシャフトですが私の部品箱の中で使う事も無く
40年以上眠っています　少し珍しい規格ですので一通り見てみましょう

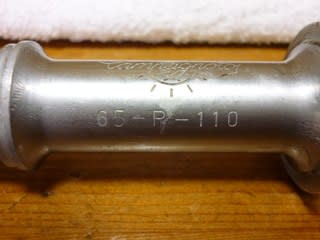

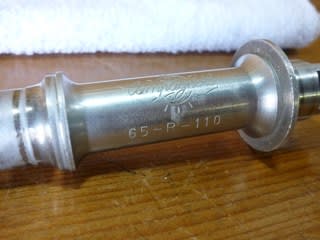

まずシャフト本体の中央に刻まれた刻印です
馴染深い　地球マークの Campagnolo と
65-P-110 の刻印　これが余り見ない数字です






左右対称なこのシャフトに左右の区別は有りませんが
文字を基準に便宜上こちら側を左と呼びましょう

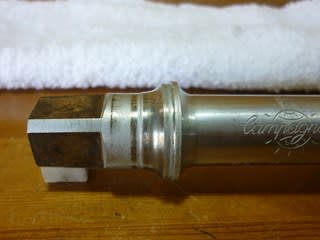

四角テーパー部から右側に移るとコーン＝玉押し部が
有り　そこから右側に複数の段差が有ります　これに
付いては次の写真を見てみます

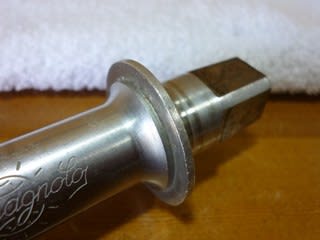

これは右側ですが　左側に有った段差には本来この様な
フランジ＝ツバが装着されているはずですが　それが
欠品しています




このツバは何の為に付いているのか私には解りません
ワンでも有れば何か推測出来るのかも解りませんが
それも叶いません　もしどの様な役割をしているのか
正確な知識をお持ちの方がいらっしゃれば　
是非コメントでお教え下さい　お願い致します

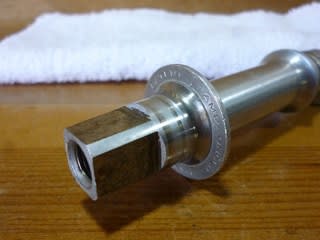

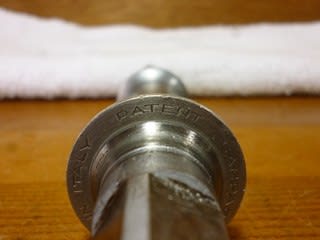

ツバの外側にはこの様な文字が刻まれています
MADE IN ITALY　PATENT　CAMPAGNOLO
全てが誇らしげなしっかりとした文字です
これだけでカンパが好きになってしまいます




これは手持ちのフィキシングボルトです　やはり40数年
経った物ですが使えるのでしょうか






私が他の BB小物に使っていた物ですが　ネジの規格は
同じ様です　違和感無しにねじ込めます




シャフトの規格＝種類は四角テーパーと呼ばれる物ですが
現在互換性を語る時に良く用いられる　JIS や ISO 等の
確固たる規格は無く　この頃ならカンパテーパーと呼ばれる物です
その後他のメーカーがカンパに合せて作ったと言う側面も
有ったのではないかと思います　あえて言うなら ISO 規格に
近いものですね




各寸法を可能な限り測ってみます　ただ私がノギスを使い
手作業で行いますのでそれを留意し参考にして頂ければ
幸いです

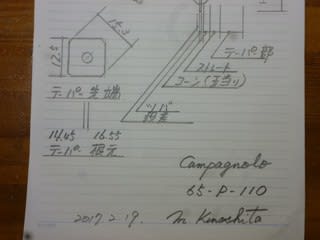

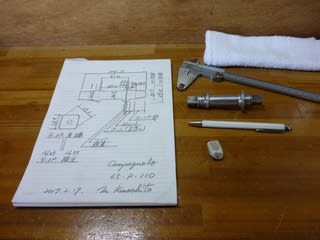

手書きの図面に纏めてみました　図面などの勉強もした事が
有りません　下手だとか間違っている等の突っ込みは無しで
お願いします　本人が凹みますから・・（笑）






全てが確実に測れるものでは無く　ノギスが使い難い所も
有ります　そんな所は計算で割り出してみます




と言ってもその様な所は赤線の 0.125mmと言う
一ヶ所なんですが寸法的には辻褄が合っています
テーパーの一辺が 12.5mm ですがこれは ISO 規格が
用いている寸法と同じです

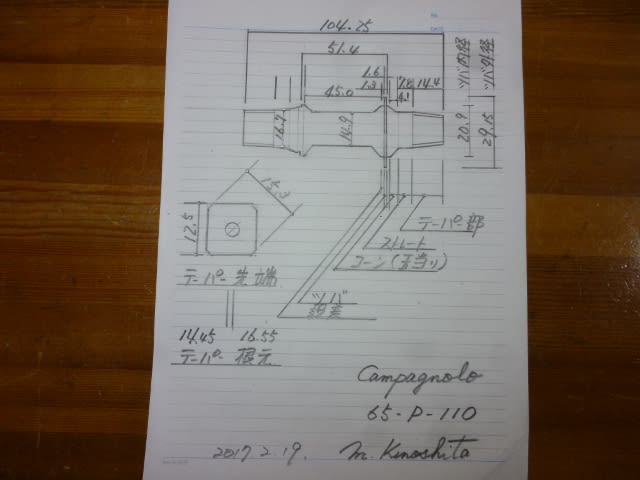

フルサイズの図面も貼っておきます　今後このシャフトを使う様な方がいらして
何かの参考になれば幸いです



ちなみに

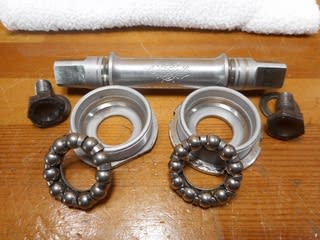

これはカンパニョーロ　レコードのロード用 BB小物です

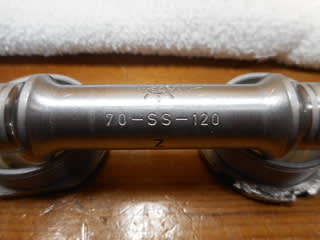

その刻印　70-SS-120 これはロード用の ITA 規格です




これは 68-SS-120 ロード用の JIS 規格です

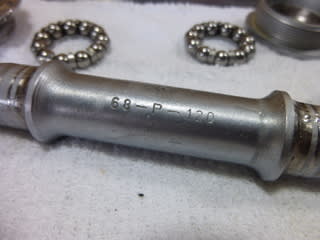

ピスト用レコードの BB 小物ですが　その刻印は
68-P-120 ピスト用の JIS 規格を表しています






では今回のこの規格は・・　JIS か ITA か判断が
付きませんが　ハンガーシェル幅が 65 mm のピスト用
だと言う推測は付きます　私は全く見た事も無い規格です

少し書き留めておきます
B.B小物の規格
JIS　　　　　 左 正ネジ　右 逆ネジ　巾68mm　
ITA （イタリアン）　左右共　正ネジ　巾70mm
FRE （フレンチ）　　左右共　正ネジ　巾68mm 　が有ります

ワンの規格もそれぞれ異なり
JIS 　1.37X24TPI
ITA　 M36X24TPI
FRE　 M35X1　　　となっています





自宅近くに居ました　丸々と太っています拍手を贈りたいくらいです　可愛いですけどね（笑）

今回のハンガーシャフトはこの様な物を使っていたフレームが有ったらしいのですが
長い自転車の歴史の中では不思議な事では有りません　でもそれをカンパニョーロが
作っていた事に何か意味が有ったのでしょうか

今回四角テーパーシャフトの規格の事も少し書きましたが JIS や ISO 規格の事を
成る程と思える処までまとめて有る過去記事が有ります　是非コメント欄も含めて
覗いてみて下さい　　過去記事　【 ピスト用 四角テーパーシャフト 】
