現在は目標とする音にほぼ近い。ここらで良い音を出すポイントを私のハード・ソフト構成対応で紹介しておきます。再現する音として重視しているのは、①Ｊａｚｚのベースを生の音の弾み感で出せる、風のような低音、詰まったゴリゴリ感のベースになっていないこと ②ソースにも依存するが奥行きのある音場感が出て且つシャープな定位がある ③打楽器のアタックがシャープ、濁らない 極論するとエコーのかかったような音にならない、過渡特性が良い、と言うところです。
５/１青字追記 先ほどNHKの”美の壺”を見ていたら、Jazzの特集。山下洋輔さんがフリージャズの”グガン”では得意の肘打ちも披露。類家心平さんはD/ガレスビー並みのホッペ。ノリのいいアドリブと綺麗なハイノート。フィナーレではそのハイノートで叫んでいる。岩手の一関のBASIEのところで流れたのは、マイルスのRelaxin’から”You ’re My Everything”、シングルトーンでイントロを始めたガーランドを止める為にマイルスがピューと口笛を吹いて”ブロックコードで”とガーランドに念を押すように２回も言ってる声が正にギャングのボスのようなドスノ利いた声。ベイシーに戻ると、マスターは菅原正二さん。早大時代ドラマーとして活躍した後’７０年にBASIEを開店。スピーカーは、密閉箱に横並びで入れた２発の２２２０B（Mms＝７０ｇ（１３０Ａと同じ）と６０４－８Ｇの５９ｇには敵わないが１５インチにしては軽い：推定２本で１０４ｄｂ/Ｗ/ｍ）の上に３７５＋鷲が翼を広げたようなホーンが537-512＋スーパーツイータ０７５という構成。アンプはJBLSG520＋SE400SでチャンデバはＪＢＬ５２３０系。ターンテーブルはＬＩＮＮのＬＰ－１２＋シュアーのカートリッジ。今はコロナで休んでいるが毎日鳴らしてはいるとか。ベイシー自身も訪れ店名の”許可証”を書いて残したが、ＪＢＬの社長も３度訪れているとかで初来日時のサインも貼ってありましたね。Ｗ／マルサリスはエリントンの”くるみ割り人形”を初めて聴いたとじっくり聞いていたとか。
７/１３ 赤字追記 ■５）以降で ６０４－８Gのウーハーと同軸ツイータのタイムアライメントを追加した。
■１）現状の構成
今は、以下のように構成しています。
ソース：メイン：①PCバッテリー駆動、i-tunes（アップルLossLessエンコーダー）をUSB送り出し サブ：②CD（CDP-555ESJ)、オプティカルファイバー
アンプ：RDA560 ３ｃｈデジタルチャンデバ使用
スピーカー：メイン：ＡＬＴＥＣ ６２０Ａ（密閉改造版） ＋スーパーツイータ（左：２４０５Ｈ）（右：ＴＷ３００１）
サブ ：JBL4331A（密閉改造版） ＋スーパーツイータ（２４０５） これもRDA560デジタルチャンデバ使用
■２）タイムアライメント
デジタルチャンデバ使用前は２４０５Hの位置を物理的に奥に移動させてタイムアライメントを取っていましたが、RDA560を導入してからはデジタルチャンデバを使用して電気的に遅延させています。部屋の温度もRDA560のレシピー内にパラメーターに入っているので室温を入力することで室温に対応した正確なタイムアライメントが可能です。これは上記③打楽器のアタックがシャープ、濁らない に影響します。
■３）タイムアライメントを取る方法 ～遅延時間・距離の確認～ ２０２２．１．１９のアップ参照
左右は別々に、マイクは通常聴取位置に置いて、１波トーンバースト波形を使って、同軸ツイータと２４０５H（或いはRW3001）の波形をピッタリ合わせるように遅延を調整して決めます。

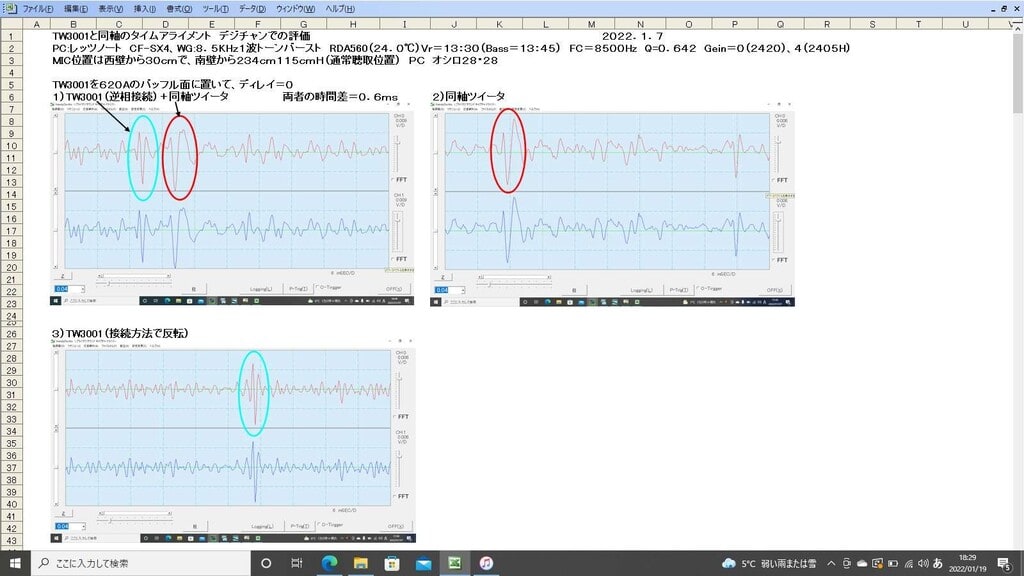

２０２２．１．１９のアップで説明すると、これは８．５KHｚの１波トーンバースト波形を使用した６２０Aの同軸ツイータとスーパーツイータTW3001のタイムアライメントです。
左上の１）はデジチャンの電気的ディレイを０にした場合で両方駆動、２）同軸ツイータ、３）はTW3001を同軸に対し反転させたものです。。
１）の水色の〇が先行するTW３００１の波で、赤〇が遅れてくる同軸の波です。この時間差を計ると～０．６ｍＳ（これは一番絶対値の大きいーパルスの間隔）ですの距離換算のディレイは２４℃の音速で２０６ｍｍ程度であると推定できます。パッシブのネットワークではTW3001をバッフル面に置くと１）のような波形になってしまうので、奥にTW3001を移動させてタイムアライメントを取らなくてはいけない。１）の状態ではディレイの掛かった音になっています。同軸ツイータとウーハーは音源の距離を変えられないのでデジタルチャンデバでないとタイムアライメントを取れません。
■４）タイムアライメントを取る方法 ～遅延時間・距離の決定～ ２０２２．１．１９のアップ参照
タイムアライメントを取るには、６２０Aのバッフル面にTW３００１を設置し、RDA560のTW３００１のディレイ距離（同軸ツイータ基準）を１９４ｍｍから２２３ｍｍまで変化した。
上段左上が、１９４ｍｍで時計回りで１９９ｍｍ、２０３ｍｍ、２０８ｍｍ、２２３ｍｍ、２１９ｍｍ、２１４ｍｍとなる。
水色の〇で囲んだ＋パルスとーパルスの波高が高くなるのが両者がアラインできているということです。しかし最初の＋パルスの最大と次に来る大きなーパルスが最大になるポイントが違います。
＋パルス合わせで考えると１９９ｍｍ～２０３ｍｍで＋パルスは最大になると見えます。
ーパルス合わせで考えると２０８ｍｍ～２１４ｍｍでーパルスは絶対値が最大になると見えます。
現状のRDAのレシピーは同一距離では両者はＭａｘにはならないので間を取ってTW3001のディレイを対同軸で２０７ｍｍと設定していますがほぼ最初の推定通り。
■５）６０４－８Gのウーハーと同軸ツイータのタイムアライメント L側 位相確認 （詳細は、２０２１・１・１８アップ参照）
逆相にしないと位相が合わないことを確認する為に、マイク位置を１０ｃｍのニアーにして、
カットオフを２．５KHｚまで上げて同軸の波形が付帯波が少ない状況で１波トーンバースト波形を見たのが以下。

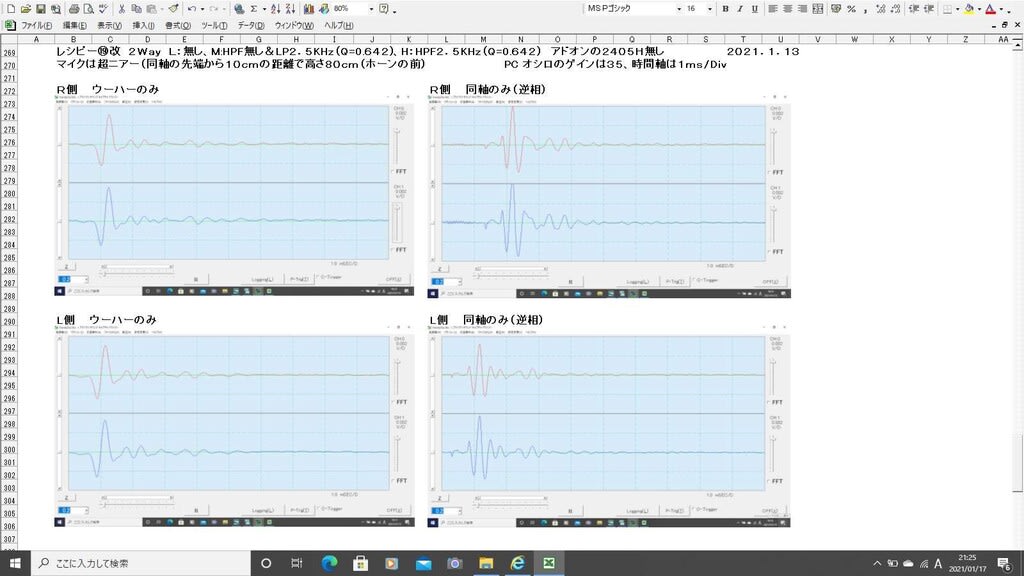

上段がR（右）側ユニットで、下段がL(左）側ユニット、左のオシロ波形がウーハーのみで、右のオシロ波形がウーハーに対して逆相にした同軸ツイータのみです。
例えば、上段のR側ユニットで見たら、同軸ツイータを逆相にしてどちらもースタートですので位相が合っています。⇒ウーハーと同軸は逆相で位相が合う。
■６）６０４－８Gのウーハーと同軸ツイータのタイムアライメントの概算 L側 ～マイクは通常聴取位置～
先ずは、遅延無しで両方鳴らしてみました。Ｆｃ＝２．５KHｚでクロスした場合の２．５KHzの１波トーンバースト波形です。オリジナルのパッシブNWなら同相接続なのでこの間隔で 赤●の＋側ウーハー波と緑●の同軸ツイータ波が反転して並んでいるはずで、逆相接続で以下の波形となる。
赤●が１ｓｔ＋側ウーハー波で緑●が１ｓｔ＋側同軸ツイータ波です。この２波の遅延は０．３８ｍSですので距離換算で１３０ｍｍとなります。つまり１ｓｔ＋側のタイムアライメントは、ウーハー遅延１３０ｍｍです。これをベースにウーハー遅延を変えてみたのが、
左上からウーハー遅延＝０ｃｍ、１０ｃｍ、１３ｃｍ（１ｓｔ＋ピークのアライメントできた距離）
左下からウーハー遅延＝１５．７ｃｍ（１ｓｔーピークのアライメントできた距離）、２０ｃｍ
ウーハー波形と同軸ツイータ波形がシンメトリーでない（＋波の方が高い）ので、１ｓｔ＋ピークでタイムアライメントの合ったウーハー距離と青●で示した１ｓｔーピークでアライメントの合った距離は異なります。
■７）６０４－８Gのウーハーと同軸ツイータのタイムアライメントの概算 R側 ～マイクは通常聴取位置～
詳細は２０２１・１・１８アップを参照頂くとして、結果だけを記載すると、ウーハー遅延＝１７ｃｍでタイムアライメントが大体取れました。
■８）＋ピーク合わせとーピーク合わせのベストポイントを探る
これを精度よく行うには先ず第一は近くにマイクを置くことですのでマイクを１０ｃｍの距離にしました。更にタイムアライメントを取る必要条件が経路を通常聴取位置上にあることですので距離は１０ｃｍであるが真ん前に置かず写真のよう通常聴取位置とスピーカー音源中心の経路上に設置しました。
更にもう少し正確に合わせる為にタイムアライメントの合っている定義を＋ピークとーピークの高さの絶対値が等しいような遅延距離としました。それで再度１ｍｍ単位で遅延時間を変えてピーク合わせをしたのが以下。
上段がR（右）側ユニットで、下段がL(左）側ユニット、左のオシロ波形がマイクをSP真ん前の１０ｃｍ距離に置いてーピーク合わせのウーハー遅延距離を採用した場合で、右のオシロ波形が経路上１０ｃｍマイクで＋ーピーク均等になるように合わせた場合です。右側の方が∔-ピーク高さが均等であるのが判ります。又左下のグラフでは＋ピークはスプリットしていますのでーピークは合っているとしても＋ピークは若干ズレています。
もちろん右側の結果を得たい為にやった評価で、結果はＲ側ウーハー遅延＝１６．１ｃｍ、Ｌ側ウーハー遅延＝１４．４ｃｍ、という結果です。実際の１波トーンバースト波形でNWを通したウーハーとツイータの両方鳴っているカットオフ周波数の音をマイクで収録してここまで綺麗なオシロ波形は見たことはありません。
■９）ーピーク合わせでのF特
最終条件のウーハー遅延（Ｒ側ウーハー遅延＝１６．１ｃｍ、Ｌ側ウーハー遅延＝１４．４ｃｍ、）ではないですが、ーピーク合わせでのF特は、
７０Hｚ～９０Ｈｚで定在波のピークが＋８～９ｄｂ程度（L側の方が大きい）ありますが、’２２．５/１３アップの■２）のWGの左側のウーハーのF特では見られませんので環境（壁の反射等）影響です。低域の定在波の凹凸は、’２２．６/３０のアップの■１）でも分かるように経時変化があります。
【結論】経路上１０ｃｍマイク距離での＋ーピーク均等合わせで得られたタイムアライメントの結果は、Ｒ側ウーハー遅延＝１６．１ｃｍ、Ｌ側ウーハー遅延＝１４．４ｃｍ。（これはウーハーボイスコイル位置とツイータダイヤフラムの単純な寸法差 の推定値（１７．４ｃｍ）と近い）
５/１青字追記 先ほどNHKの”美の壺”を見ていたら、Jazzの特集。山下洋輔さんがフリージャズの”グガン”では得意の肘打ちも披露。類家心平さんはD/ガレスビー並みのホッペ。ノリのいいアドリブと綺麗なハイノート。フィナーレではそのハイノートで叫んでいる。岩手の一関のBASIEのところで流れたのは、マイルスのRelaxin’から”You ’re My Everything”、シングルトーンでイントロを始めたガーランドを止める為にマイルスがピューと口笛を吹いて”ブロックコードで”とガーランドに念を押すように２回も言ってる声が正にギャングのボスのようなドスノ利いた声。ベイシーに戻ると、マスターは菅原正二さん。早大時代ドラマーとして活躍した後’７０年にBASIEを開店。スピーカーは、密閉箱に横並びで入れた２発の２２２０B（Mms＝７０ｇ（１３０Ａと同じ）と６０４－８Ｇの５９ｇには敵わないが１５インチにしては軽い：推定２本で１０４ｄｂ/Ｗ/ｍ）の上に３７５＋鷲が翼を広げたようなホーンが537-512＋スーパーツイータ０７５という構成。アンプはJBLSG520＋SE400SでチャンデバはＪＢＬ５２３０系。ターンテーブルはＬＩＮＮのＬＰ－１２＋シュアーのカートリッジ。今はコロナで休んでいるが毎日鳴らしてはいるとか。ベイシー自身も訪れ店名の”許可証”を書いて残したが、ＪＢＬの社長も３度訪れているとかで初来日時のサインも貼ってありましたね。Ｗ／マルサリスはエリントンの”くるみ割り人形”を初めて聴いたとじっくり聞いていたとか。
７/１３ 赤字追記 ■５）以降で ６０４－８Gのウーハーと同軸ツイータのタイムアライメントを追加した。
■１）現状の構成
今は、以下のように構成しています。
ソース：メイン：①PCバッテリー駆動、i-tunes（アップルLossLessエンコーダー）をUSB送り出し サブ：②CD（CDP-555ESJ)、オプティカルファイバー
アンプ：RDA560 ３ｃｈデジタルチャンデバ使用
スピーカー：メイン：ＡＬＴＥＣ ６２０Ａ（密閉改造版） ＋スーパーツイータ（左：２４０５Ｈ）（右：ＴＷ３００１）
サブ ：JBL4331A（密閉改造版） ＋スーパーツイータ（２４０５） これもRDA560デジタルチャンデバ使用
■２）タイムアライメント
デジタルチャンデバ使用前は２４０５Hの位置を物理的に奥に移動させてタイムアライメントを取っていましたが、RDA560を導入してからはデジタルチャンデバを使用して電気的に遅延させています。部屋の温度もRDA560のレシピー内にパラメーターに入っているので室温を入力することで室温に対応した正確なタイムアライメントが可能です。これは上記③打楽器のアタックがシャープ、濁らない に影響します。
■３）タイムアライメントを取る方法 ～遅延時間・距離の確認～ ２０２２．１．１９のアップ参照
左右は別々に、マイクは通常聴取位置に置いて、１波トーンバースト波形を使って、同軸ツイータと２４０５H（或いはRW3001）の波形をピッタリ合わせるように遅延を調整して決めます。
２０２２．１．１９のアップで説明すると、これは８．５KHｚの１波トーンバースト波形を使用した６２０Aの同軸ツイータとスーパーツイータTW3001のタイムアライメントです。
左上の１）はデジチャンの電気的ディレイを０にした場合で両方駆動、２）同軸ツイータ、３）はTW3001を同軸に対し反転させたものです。。
１）の水色の〇が先行するTW３００１の波で、赤〇が遅れてくる同軸の波です。この時間差を計ると～０．６ｍＳ（これは一番絶対値の大きいーパルスの間隔）ですの距離換算のディレイは２４℃の音速で２０６ｍｍ程度であると推定できます。パッシブのネットワークではTW3001をバッフル面に置くと１）のような波形になってしまうので、奥にTW3001を移動させてタイムアライメントを取らなくてはいけない。１）の状態ではディレイの掛かった音になっています。同軸ツイータとウーハーは音源の距離を変えられないのでデジタルチャンデバでないとタイムアライメントを取れません。
■４）タイムアライメントを取る方法 ～遅延時間・距離の決定～ ２０２２．１．１９のアップ参照
タイムアライメントを取るには、６２０Aのバッフル面にTW３００１を設置し、RDA560のTW３００１のディレイ距離（同軸ツイータ基準）を１９４ｍｍから２２３ｍｍまで変化した。
上段左上が、１９４ｍｍで時計回りで１９９ｍｍ、２０３ｍｍ、２０８ｍｍ、２２３ｍｍ、２１９ｍｍ、２１４ｍｍとなる。
水色の〇で囲んだ＋パルスとーパルスの波高が高くなるのが両者がアラインできているということです。しかし最初の＋パルスの最大と次に来る大きなーパルスが最大になるポイントが違います。
＋パルス合わせで考えると１９９ｍｍ～２０３ｍｍで＋パルスは最大になると見えます。
ーパルス合わせで考えると２０８ｍｍ～２１４ｍｍでーパルスは絶対値が最大になると見えます。
現状のRDAのレシピーは同一距離では両者はＭａｘにはならないので間を取ってTW3001のディレイを対同軸で２０７ｍｍと設定していますがほぼ最初の推定通り。
■５）６０４－８Gのウーハーと同軸ツイータのタイムアライメント L側 位相確認 （詳細は、２０２１・１・１８アップ参照）
逆相にしないと位相が合わないことを確認する為に、マイク位置を１０ｃｍのニアーにして、
カットオフを２．５KHｚまで上げて同軸の波形が付帯波が少ない状況で１波トーンバースト波形を見たのが以下。
上段がR（右）側ユニットで、下段がL(左）側ユニット、左のオシロ波形がウーハーのみで、右のオシロ波形がウーハーに対して逆相にした同軸ツイータのみです。
例えば、上段のR側ユニットで見たら、同軸ツイータを逆相にしてどちらもースタートですので位相が合っています。⇒ウーハーと同軸は逆相で位相が合う。
■６）６０４－８Gのウーハーと同軸ツイータのタイムアライメントの概算 L側 ～マイクは通常聴取位置～
先ずは、遅延無しで両方鳴らしてみました。Ｆｃ＝２．５KHｚでクロスした場合の２．５KHzの１波トーンバースト波形です。オリジナルのパッシブNWなら同相接続なのでこの間隔で 赤●の＋側ウーハー波と緑●の同軸ツイータ波が反転して並んでいるはずで、逆相接続で以下の波形となる。
赤●が１ｓｔ＋側ウーハー波で緑●が１ｓｔ＋側同軸ツイータ波です。この２波の遅延は０．３８ｍSですので距離換算で１３０ｍｍとなります。つまり１ｓｔ＋側のタイムアライメントは、ウーハー遅延１３０ｍｍです。これをベースにウーハー遅延を変えてみたのが、
左上からウーハー遅延＝０ｃｍ、１０ｃｍ、１３ｃｍ（１ｓｔ＋ピークのアライメントできた距離）
左下からウーハー遅延＝１５．７ｃｍ（１ｓｔーピークのアライメントできた距離）、２０ｃｍ
ウーハー波形と同軸ツイータ波形がシンメトリーでない（＋波の方が高い）ので、１ｓｔ＋ピークでタイムアライメントの合ったウーハー距離と青●で示した１ｓｔーピークでアライメントの合った距離は異なります。
■７）６０４－８Gのウーハーと同軸ツイータのタイムアライメントの概算 R側 ～マイクは通常聴取位置～
詳細は２０２１・１・１８アップを参照頂くとして、結果だけを記載すると、ウーハー遅延＝１７ｃｍでタイムアライメントが大体取れました。
■８）＋ピーク合わせとーピーク合わせのベストポイントを探る
これを精度よく行うには先ず第一は近くにマイクを置くことですのでマイクを１０ｃｍの距離にしました。更にタイムアライメントを取る必要条件が経路を通常聴取位置上にあることですので距離は１０ｃｍであるが真ん前に置かず写真のよう通常聴取位置とスピーカー音源中心の経路上に設置しました。
更にもう少し正確に合わせる為にタイムアライメントの合っている定義を＋ピークとーピークの高さの絶対値が等しいような遅延距離としました。それで再度１ｍｍ単位で遅延時間を変えてピーク合わせをしたのが以下。
上段がR（右）側ユニットで、下段がL(左）側ユニット、左のオシロ波形がマイクをSP真ん前の１０ｃｍ距離に置いてーピーク合わせのウーハー遅延距離を採用した場合で、右のオシロ波形が経路上１０ｃｍマイクで＋ーピーク均等になるように合わせた場合です。右側の方が∔-ピーク高さが均等であるのが判ります。又左下のグラフでは＋ピークはスプリットしていますのでーピークは合っているとしても＋ピークは若干ズレています。
もちろん右側の結果を得たい為にやった評価で、結果はＲ側ウーハー遅延＝１６．１ｃｍ、Ｌ側ウーハー遅延＝１４．４ｃｍ、という結果です。実際の１波トーンバースト波形でNWを通したウーハーとツイータの両方鳴っているカットオフ周波数の音をマイクで収録してここまで綺麗なオシロ波形は見たことはありません。
■９）ーピーク合わせでのF特
最終条件のウーハー遅延（Ｒ側ウーハー遅延＝１６．１ｃｍ、Ｌ側ウーハー遅延＝１４．４ｃｍ、）ではないですが、ーピーク合わせでのF特は、
７０Hｚ～９０Ｈｚで定在波のピークが＋８～９ｄｂ程度（L側の方が大きい）ありますが、’２２．５/１３アップの■２）のWGの左側のウーハーのF特では見られませんので環境（壁の反射等）影響です。低域の定在波の凹凸は、’２２．６/３０のアップの■１）でも分かるように経時変化があります。
【結論】経路上１０ｃｍマイク距離での＋ーピーク均等合わせで得られたタイムアライメントの結果は、Ｒ側ウーハー遅延＝１６．１ｃｍ、Ｌ側ウーハー遅延＝１４．４ｃｍ。（これはウーハーボイスコイル位置とツイータダイヤフラムの単純な寸法差 の推定値（１７．４ｃｍ）と近い）
