tomix JR西日本(国鉄) 14系700番台欧風客車「サロンカーなにわ」の入線・整備 その2

さてこの盛大な光漏れ対策を考えます。

考えないで失敗する事多いので…しっかり検討します。
まずは、分解します。

基板部分も分解していきます。

テールマーク用とテールライト用それぞれLEDが付いています。
抵抗は、102つまり1kΩですね。
つまり…vfが分からないので想定ですが、10mA程度の電流値です。
かなり高輝度のLEDと言えるかも知れません。
ライトボックスとテールマークの取り付けは、こんな感じですね。

結局、このライトユニットからマークまでを直接に照らす事が問題ですね。
そのため、光漏れが大発生しています。
じゃ、導光すれば、かなりましになるのでしょうか？

１．アルミテープで筒を作り…。

撃沈。うまく合わないです。
２．プラ棒使って…。

おっ。
これなら行けるかもしれません。
もう少し、加工を続けましょう(^^)

tomix JR西日本(国鉄) 14系700番台欧風客車「サロンカーなにわ」の入線・整備 その1

ご褒美第２段です(^^)
入線しました\( ˆoˆ )/


ポイントいっぱい使ったので結構お安く買えました。
でもこのケース…。

ウレタン縮んだのか…。
これは、ないでしょうtomixさん。

気を取り直して…付属は、この台車ですかね。

ONTHERAIL。
ん？…問題ありあり…。


漏れまくり、明るすぎ…。
こんなの夜間走行ダサ過ぎでしょ(^^;)
いや、Sさんのもこんな感じでしたね。
つまり単純再生産って事か…。

分解するとLEDがぴょこんとあって…そのまま照らしてる…。

これじゃ…漏れますよtomixさん…。
それとこのライトへの給電部分…。
変な形状ですね。

他の車両は…。

同じ形状です。
どこにブリッジ入れようかな。
こりゃ難工事の予感です…。

これも今流行りの「塗装済み完成キット」なんでしょうか(^^;)

KATO 42系客車の整備(その2)

今日は、人が多いですね。
電車も何故か満員でした。
新卒の方々が動き出した感じでしょうか？
まだ学生さんは動いてないのに、この混み具合は…。
まぁ、連休までの我慢ですね。

まず、見つかりました…(^^;)


このブリッジ無くなるはずがなかったので。
これ…安芸の編成用に段取りしていた分かも。
う～ん…11月から放置だったのですね(^^;)

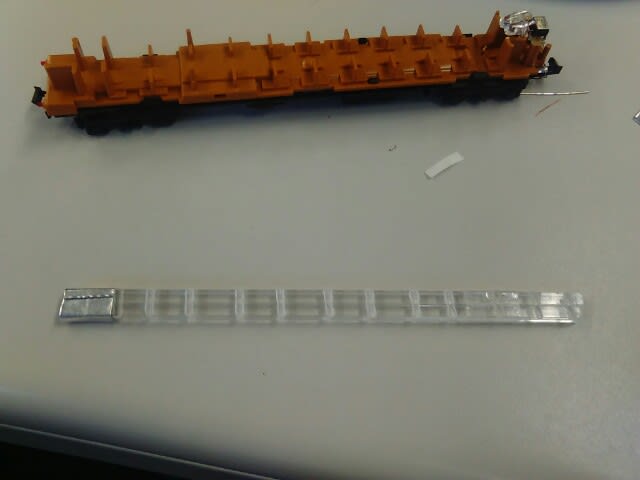

そんな事はおいといて、ライトユニット制作しました。

昨日の続きで300Ωの抵抗つけただけです。
客車は、この取り付けでいいはず…。
テスト点灯します。

大丈夫ですね。
で、車両に配置し、ポリウレタン線をはんだします。

そして、オンザレール。

いい感じです。　
座席の位置に、仮筋をはんだでいれます。

筋をきちんと掘ります。
て言うか、はんだごてで二回なぞるだけです(^^;)

再点灯テスト

この効果は自画自賛なんですが、なかなか伝わりませんね…。
では、ボディーを嵌めます。



これ、筋を掘った所は光りますし、ライトユニット後方も光るんです。
いいと思うのですが…。

とりあえず、リハビリの1両完成。
約30分もかかりました。
リハビリは、まだ続きそうです(^^;)

KATO 42系客車の整備(その1)

今朝は、通勤電車がよく混んでいました。
スマホも見ずにボォっと。
ん…車内放送変わった！
JR西もついに自動音声(女性)ですか。
時代は変わりましたね(^^;)

さて…リハビリ兼ねてこの単品を整備します。

5両購入しています。
そして、探していた整理箱も見つかりました。

が、ブリッジダイオードが…。

20個くらい？
いや、後100個はあったはず。
またまた捜索が必要なようです。

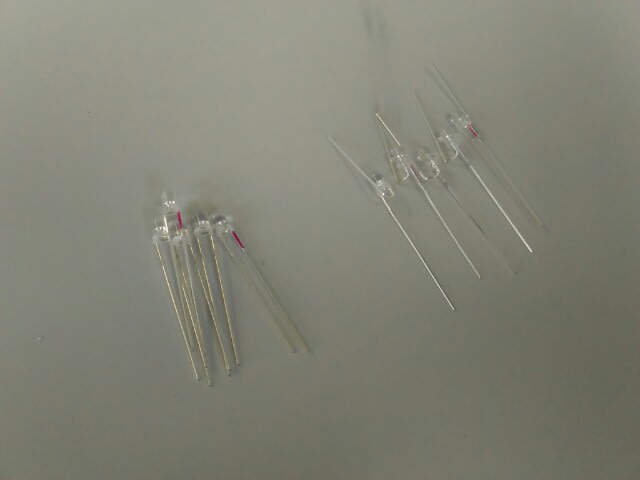

では、LED工作をまずしましょう。
バリと言うか耳を切り落とし…。

プラス側に赤色を塗り、曲げます。

そしてはんだをします。

そして、ブリッジにはんだしました。

ですが…。
抵抗どうつけていましたっけ？

わ
す
れ
た
(笑)

リハビリの先は長そうです…(涙)

kato 20系 あさかぜ の入線

こんばんわ。
速報的に書きます(^^)
自宅に帰ると…。

「箱が来てるよ～♪、まだまだ来るのでしょ？」って（￢￢）
いやいや、次は恐らく正月明け…3箱？
ヤバイですね(^^;
ではオープン。


久々の新車！
いい臭いですね(^^)
説明書の写真見ると、

人が乗ってますね。

当然、いませんでした。
それどころか…。

行き先も何もないですね(^^;
号車とか印刷されていると思い込んでいました。
ま、これはこれでいいですけどね♪
カニはこんな感じ。

この曲面がいいですね(^^)
ちなみにテールライトは、LED化されてました。

LED＋560Ωの単純構成でした。

あとは、室内灯ですね～♪
来月かなぁ？

てなわけで、入線速報でした。
室内灯入れる時に、じっくりアップしますね(^^)
