AVR書き込み治具

先月のまりすさんと行く、初めてのアキバツアー で買ったゼロプレッシャーソケットを使ってAVR書き込み治具を作りました。

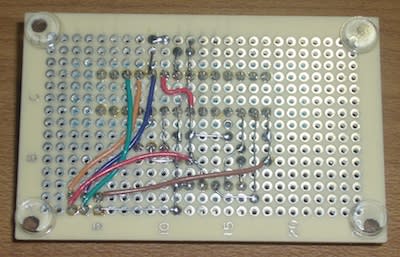

裏はこれです。

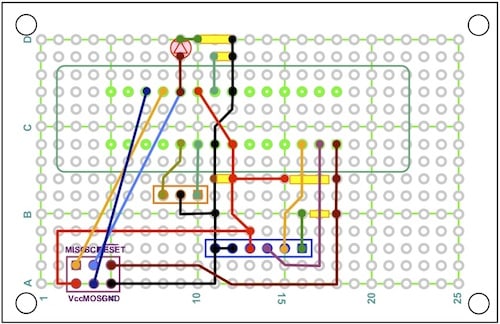

配線図がこれです。基板の裏から見たところです。


回路図はこうなります。今回は作ってから書きました。


使用法は、USBシリアル変換ボードを２種類の接続方法で使用します。

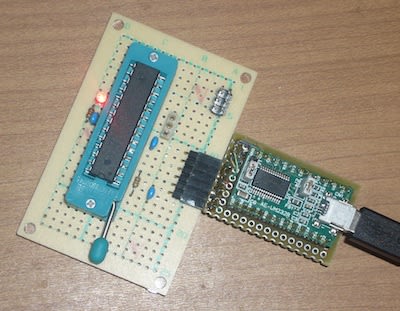

まずは、ICSP接続です。




書き込んだあとでArduino-IDEからUploadして確認出来るように接続します。




動作確認用にD13にLEDを付けた事と、セラロックを接続出来るようにソケットを付けたところがミソです。
