RAIDカードPIKE 2108の設定編 for KGPE-D16

こんにちは、はぴです＾＾

前回、仕事用サーバー機をリフレッシュして中身の構成はほぼそのままにRAIDカードを投入してOSがインストール出来る段階まで組み上げました＾＾

さて、今回はストレージをRAID構成にしてみますｗ
そして、勉強の意味でもRAID 0ではなく、まさかのRAID 5を組んでみることにｗｗｗ

RAID 5はOSにするのでアプリケーション以外のデーターは別に保存しておけば、最悪OSインストールで済むという楽観的発想で行います。

KGPE-D16なマザーはサーバー仕様のため、ササッと起動してくれません＠＠；
スイッチいれてPOSTしてから多少待たされます＾＾；

とくにRAIDカードの一種PIKEカードをいれるとRAID BIOSも起動するのでなおさらです。



PIKE 2108カードは、LSIの2108チップを使用しているのでセットアップもLSI製のMegaRAIDに準拠したユーティリティが起動します。、
CtrlキーとHキーを押してWebBIOSというグラフィカルな画面で設定するんですね＾＾



KGPE-D16では、片方のCPUを無効にしないと、反応が劇遅です＠＠！！！

２台のCPUを認識させたままではマウス反応も、キー入力もすぐ反応せず＋＋

設定も何もできませんでした＊＊

このWebBIOSに入るときには、CPU2の認識を「Disable」に設定します。
すると、適宜入力が画面にも反映されるようですｗｗｗ

面倒くさい＾＾；



RAIDの設定は、WebBIOSで下から4番目の「Configuration Wizard」から行います。
すると、下のような画面に
新規にRAID構成したいので、真ん中のNew Configurationですか



ええと、「全部の設定消えちゃって新しい設定になるけどいいんか？」

おぉ、この設定はすべてまっさらにする項目なのね＞ｗ＜
まぁ、新規にOSインストールするのでこれでOK

通常は、一番下の「Add configuration」が無難なんですねｗ
これだと、いままでの設定を残したまま、新規にRAID構成できるという事のようです。

２つ、３つと複数のRAID構成を行う場合はこれなんですねｗ



つづいて、構成の方法を選択する画面になります。

「Automatic Configuration」というのは自動で設定するんですが、もっとも効率のよい選択しかしません＾＾；
可能な限りの冗長性「Redundacy when possible」を選ぶと、4台のストレージを接続しているとRAID 6に設定した構成になりますし、冗長性は行わない「No Redundancy」を選ぶとRAID 0に設定した構成をおこなってくれます。

まぁ、便利といえば便利な設定法ですが、今回は使いませんｗ

「Manual Configuration」を選択。



現在、接続されているストレージが表示されます。
・・・下の写真の左側のウィンドウで、コントロールキーを押しながらドライブをクリックしていきます。
この場合、Backplaneも青選択されていますが、これだとエラーになって進めませんでした＾＾；
写真のSlot 4から青選択していき「Add To Array」ボタンを押します。



すると、右側のウィンドウに選択したストレージが表示されますので、「Accept DG」をクリックｗ



ドライブグループとして認識され作成されます。
このドライブグループに対してRAID設定を行い、残りのストレージ数があれば、その分、必要なドライブグループを何個も作っていくことが出来るわけですね＾＾；

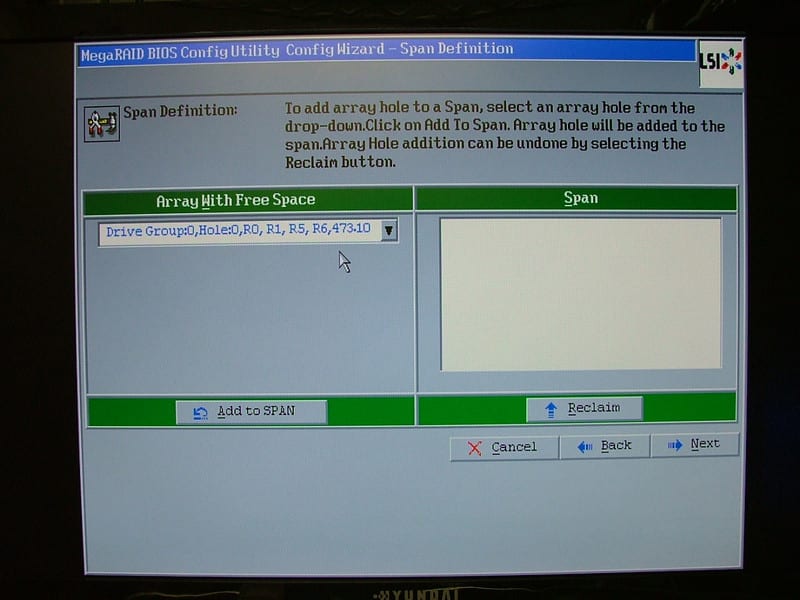

「Next」ボタンをクリックすると、「Drive Group:0,Hole:0,R0,R1,R5,R6,473.10」と表示されて、「Add to SPAN」ボタンを押すように促される画面になります。

この辺は、複数のRAID構成を行うときにそれぞれ選択するようで、いまいちわからないとことｗ



右側のウィンドウに表示されて、認識されたことを確認します。
「Next」ボタンを押すことでいよいよRAID構成の詳細設定へｗｗｗ

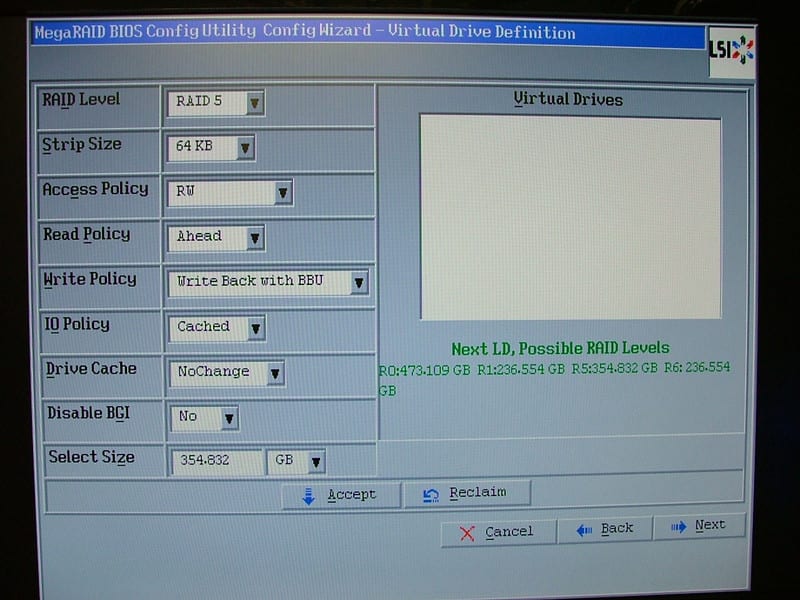

そのままですと、RAIDレベルは「RAID 6」になっています。



今回は、「RAID 5」に設定。ストレージのうち1台分がパリティデータとして機能することで冗長性を確保するとのこと、あ、もちろん台数分にパリティデータを分散するので、1台のストレージが故障しても大丈夫＞ｗ＜

同時に2台故障したらアウトですが・・・
そんな時はRAID 6を使えってことですねｗｗｗなんて贅沢仕様＠口＠



キャッシュデータ保持用のバッテリーが接続されていないと、このような警告画面が表示されます。
停電で不意の電源断だとキャッシュデーターがロストする危険があるので気を付けなよ？って書いてあります＾＾；
まぁ、ライトスルーに設定すればそんな危険はないけど遅いよ？ってことですかねぇ・・・ｗｗｗ



ん～、まぁなんかよくわかんないやｗｗｗ
ってことで、適当に選んだようです（爆）

すみません、この辺、記憶が定かではありません＾＾；



Nextをクリックして、RAID 5構成を認識させます。



Acceptボタンをクリック。
設定を保存ｗ



データ消えますよ？初期化する？って聞かれたので「yes」をポチっとなｗｗｗ

新たに別のRAIDを作成したい場合には、この手順ではなく、最初に「Add configuration」を選択するわけですねｗ

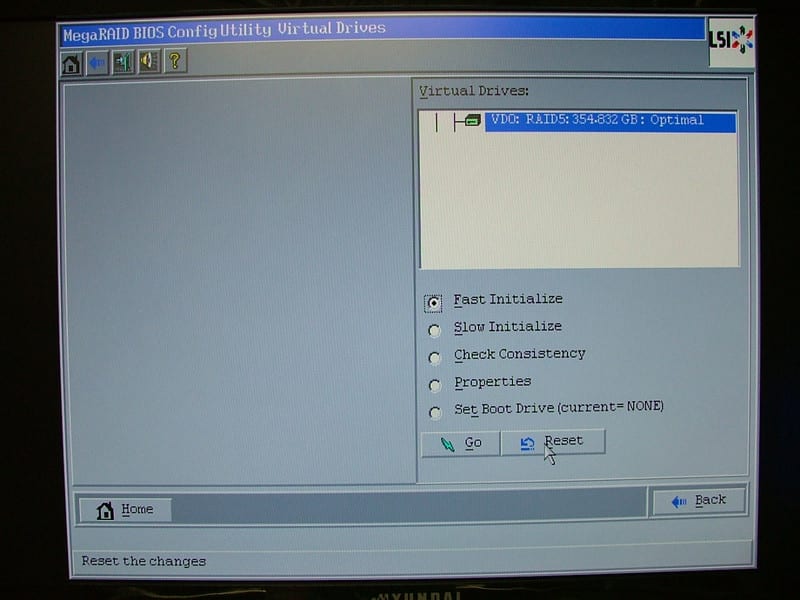

RAIDシステムが構築されましたｗ

　

これでようやくOSをインストールできるようになりましたｗ
長かった～＾＾；

まだまだ続きます～＾＾；

にほんブログ村

今日は幼稚園の運動会でしたｗｗｗ

こんにちは、はぴです＾＾
今日は5歳の息子の運動会でしたｗ

朝7時過ぎから準備などなどあわただしく出かけ、祖父母も引き連れ大応援ｗｗｗ

8時くらいから場所取り、9時前くらいから始まってお昼くらいには終了でした＾＾

陽射しは出ておりましたが、すでに秋の冷涼な風で日陰は寒いくらい（涼しい）
それでも、保護者の方々は大勢集まっていて、賑やかで楽しい一日となりましたｗ



運動会自体は半日でしたが、じいちゃん・ばあちゃんは孫がかわいいものでｗｗｗ
あ～、自分もそうなるのかなぁと遠くをみて感じることしきりの一日でした＾＾

さぁ、明日から仕事がんばろうっとｗ

にほんブログ村

RAIDカードPIKE 2108を導入 for KGPE-D16

こんにちは、はぴです＾＾

メインOSから起動しなくなってデータ保存したての3TBにOSイメージ書き込みして復旧しちゃった仕事機でした・・・ｗ

その後、移行する前の2TBのHDDにはデータが残っていて（削除・フォーマットしなくてよかった）、最小限の被害で済んだようです＾＾；

しかし、メインOSが立ち上がらなくなったのはなぜか？という疑問があるんですが気になることと言えば

HDDを繋がないとRAID OSから立ち上がらない事がありました＠＠

という記憶からHDDにブートローダーが存在していたと仮定＠ｗ＠

今度はHDDもなにも接続せず、RAIDのみでOSインストールすることにしますｗ

これでも立ち上がらなくなれば、別な原因なんでしょうねぇ、多分ｗｗｗ



ケースの記事は2010年11月11日に書いてありましたアシストさんにて購入したSuperFlower　SF-2000というものですｗ
SSI-EEBに対応するPCケースってことで探した気がしますｗ

USB 3.0もコネクタ1個装備してますし、大きめのケースですがメンテナンスはしやすいです＾＾

が・・・



まぁ、ケースもリフレッシュするんですｗ

ThermaltakeのXaser VIというアルミ製のPCケースに入れ替えｗ



発売日は2007年のようですのでPCケースはリフレッシュというより古くなりましたｗｗｗ
とはいえ、こちらも作業しやすさはすこぶる良いです＾＾



そして、先日捕獲しました、ASUS PIKEスロット専用のRAIDカード「PIKE 2108」

ASUSのサーバーマザーにしか取り付けることのできない変態使用＠ｗ＠

しかし、中身はLSIのチップを使っています。
停電等でキャッシュデータが消えないようにするバッテリーパックはLSIで発売されているものを使いなさいとなっているんですが、どれを使えば良いのかわからないｗｗｗ



放熱板を取り付けるんですが、熱伝導シールの保護紙を外しますｗ



そして、付属する4個の小さなネジで取り付けますｗ



PIKE 2008（下）との比較。

基板の大きさは一緒のようですが、放熱板がある分、高さ方向に大きくなりますｗ



基板裏面にも放熱板が追加されていて、発熱がPIKE 2008よりも多いことを窺がわせます；ｗ；



マザーボードの取り付け穴を利用してネジでしっかり固定するようになっております。



反対側には、KGPE-D16基板のPIKEスロットにある引っかかりを利用してこの爪で固定する機構をついていますｗ



KGPE-D16のPIKEスロット（下写真の基板一番上にある2連の白いスロットですｗ）に取り付けます。



このPIKEカードをとりつけることによって左側にある赤と青の4ポートずつ合計8ポートのSAS/S-ATAポートが利用できるようになります。

あとから気づきましたが一番左側の赤いポート0番が認識しないみたい＠口＠
ありゃ、マザー不良かなぁ・・・＠＠；

青い4ポートを利用してRAID構成する予定です＋ｗ＋



そしてRAIDボードを冷却強化するために、データーアシストさんにて捕獲してきたのがこちらｗ
Antec製のどこでも冷却するファンｗｗｗ



結構自由自在に方向を変えることでいろんな場所を冷却出来るというスグレものｗｗｗ



取り付けは、マザーの取り付け穴を利用ｗ



そんなこんなで、まずは仮組完了！！！ですｗ
まぁ、配線取り回しはまだまだ雑然としております；；

次は、RAID構成をOSインストールに行きたいと思います＾＾

にほんブログ村

漢にはどうしても獲らなきゃいけない時がある？（えっｗｗｗ）

なんで、AMDerになってしまったのか・・・ｗｗｗ
巨人と戦う虎に魅せられたのか・・・ｗｗｗ

よくはわからないですが、K6 CPUがあった当時からはまっていました（あっ、割安だったのもあるかも）



A10-5800K
どこぞの地上攻撃機みたいなネーミングのようでもありますがｗ
なんとなく、これなら10コアになるんじゃね？なんていうツッコミもしたくなりますがｗ



A10は、A85Xチップセットに載っけてね～なんていうお茶目なアドバイスまで入っておりますｗ（んなこたぁ～どうでもいいんじゃい＾＾；）



ええと、どう調理しようかなぁ・・・ってか理由が後付けだしなぁ～＞ｗ＜



MINI-ITXマザーも出ないかなぁ～＞ｗ＜
Visheraは？まだかなぁ～＞ｗ＜
いろいろと実りの多い秋になりそうですｗｗｗ

にほんブログ村

本日の捕獲 for KGPE-D16

みなさん、こんにちは、はぴです＾＾
サーバー機が立ち上がらなくなって結局データ移行した3TBのHDDのほうにシステムイメージが書き込まれてしまって立ち上がったWindows 7で書き込みしておりますｗｗｗ

まぁ、移行するまえの2TBのHDDにはデータも残っていて、最小限の被害で済みそうですｗｗｗ
ってか3TBのHDDに移行しようなどど魔がさしてしまったことから今回のトラブルが発生したわけですが（ええ自己責任ですとも＾＾；；；）

というわけで、仕事用のPC（サーバー機と呼んでおります＾＾；；；）を一度リフレッシュ（とはいってもKGPE-D16マザーはそのまま使用しますｗｗｗ）
することにしましたｗ

一度解体して、もっかいシステムを組み上げることにしたわけです。ついでにストレージもちょっと奮発しようと考えて着弾しましたよ今日さきほどｗｗｗ



ASUS独自のPIKEインターフェースに接続できるSAS/SATA RAIDカード！
今回は「PIKE 2108」を着弾させることにしました。

いままで使用していたPIKE 2008カードですが、これはRAID 0およびRAID 1にしか対応しておりません＾＾；
仕事業務にいつでも使いたいとなると（さすがに常時稼働するほど作業しないので、仕事が終われば電源オフにしますがｗ）
なるべくトラブルなくOS立ち上がってほしいんですよねぇ・・・＾＾；；；

このPIKE 2108はLSI SAS 2108チップを使用しており、RAID 0/RAID 1/RAID 10/RAID 5/RAID 6/RAID 50/RAID 60までのレベルに対応しています。

512MBのキャッシュを搭載（PIKE 2008はキャッシュ非搭載）

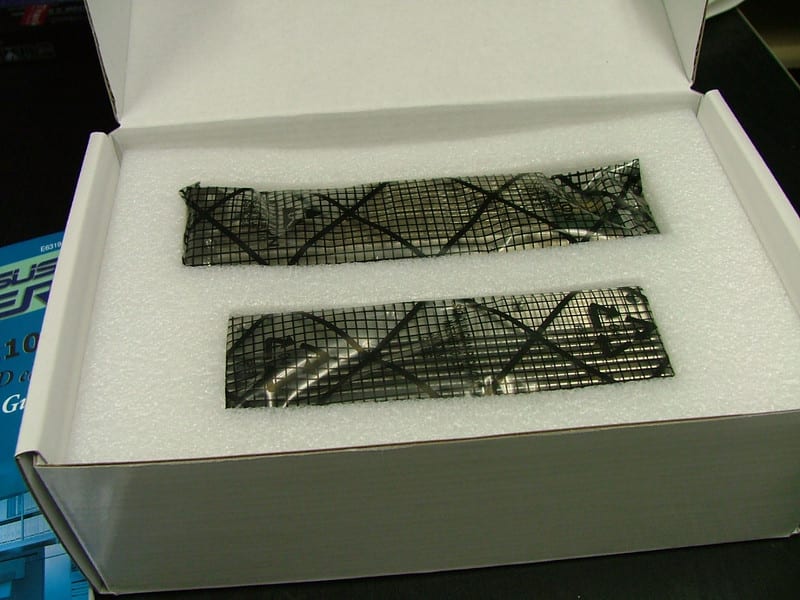

さて、化粧箱をあけて最初に入っているマニュアルの下に、PIKE 2108基板本体と、放熱板が入っていますｗ



梱包物は、マニュアル、CD-ROM、PIKE 2108基板と、放熱板ｗｗｗ
そして、S-ATAケーブルが4本ｗｗｗ
ええと、SASケーブルは入っていないんですね・・・というかS-ATAケーブルと互換なのかしら？？？



こちらは、PIKE 2108基板本体ｗｗｗ
アルミ製の放熱板で覆われていてメインチップなどを窺い知ることは出来ません＾＾；
まぁ、無理して取り外す勇気もないですｗ



RAIDコントローラー自体もとても発熱するので、このパッシブタイプの冷却では心もとない気がしますｗ
現状使用しているPIKE 2008も結構発熱します、手で触ると熱いですｗ
冷却ファンを増設して風が流れるように考えないといけないかもしれませんん。



ASUSのPIKEスロットが付いているマザーにしか取り付けられないので汎用ではありません＠＠
ASUSマザーを使い続けないと元はとれないでしょう＞＜



PIKE 2008には付属していなかったアルミ製の放熱板が別個付属しておりますｗ
相当発熱するんですねこの2108チップは＠口＠



こんな組み合わせでｗ



使用するんですねｗ
もっかいOSインストールするとしますかｗ




しばらくKGPE-D16なマザーでシステム構築しなおさないとｗ
早めに完成させないと仕事がたまりそう～＋＋
