レッツノートCF-Y7にm4 256GBなSSDを入れ替えた（X25-M 120GB SSDからの交換）性能編

焼けるような暑さが続いているこの時期、みなさまいかがお過ごしでしょうか？はぴですｗ

今日は、外でトラックへの手積み込み作業が午前中続きましてヘトヘトになりました；；；；
足もパンパンで筋肉痛っぽいです＠ｗ＠

さて、CF-Y7にSSDを新調したわけですがｗｗｗ

WIndows 7 Pro x64をクリーンインストールして、仕事ができるように必要なアプリをいれたあと、SSDの性能を測定してみました＠ｗ＠

S-ATA 1.5Gbpsな速度のGM965チップセットを持つCF-Y7で最新規格S-ATA 6Gbpsに対応するm4 256GBの速度はといいますと・・・ｗ

CF-Y7でのCrucial m4 256GB(000F)

        Read(MB/s)      Write(MB/s)
Seq     　　　259.2         203.5
512k      　　 231.8         205.7
4K               15.25          26.97
QD32     　 101.5           65.39

今のSSDなだけにm4は数値がよろしいですねぇ＾＾
S-ATA 1.5Gbpsな速度なので速度アップには上限がありますがｗ
それでもこのCF-Y7にしては合格点ですｗ



CF-Y7で性能とりわすれましたが、こちらはX25-M 120GBの性能です＾＾；
CF-Y7から取り外したものを別PCにて測定したもの・・・
参考程度なものです。

INTEL X25-M 120GB（3号機にて測定）

        Read(MB/s)      Write(MB/s)
Seq     　　　252.5　　         113.8
512k      　　 166.0 　　　57.75
4K               　　　　　22.77 　　29.08
QD32     　 　23.29   　 31.56

シーケンシャルはなかなかの値をみせてくれますが、512kや、4K QD32になってくると速度が出なくなる傾向にあります。初期のSSDに見られる傾向でしょうか？



INTELのSSDなのですが、INTELのユーティリティソフトtoolboxでは「不明なモデル 120GB」と出ました＠＠

自分ちのSSDなのに不明なモデルと出ますが、これはX25-Mが古すぎるってことなんでしょうか？？？
えっと、2年ほど前に交換したんですが、2年で古い？＠ｗ＠



INTEL X25-M 120GB（3号機にて測定）Secure Erase後

        Read(MB/s)      Write(MB/s)
Seq     　　　249.7　　         116.7
512k      　　 165.5 　　117.9
4K               　　　　 22.05   　53.64
QD32     　 　22.71  　 67.81

Secure Eraseをおこなうとちょっとは良くなります。

まだ、画面表示が崩れる症状は残っておりますが、今回のCrucial m4 256GBへの換装でまだまだ使っていきたいですねぇ～＾＾
CF-Y7よ！まだまだよろしくなっ！＾＾




にほんブログ村

レッツノートCF-Y7にm4 256GBなSSDを入れ替えた（X25-M 120GB SSDからの交換）ハード編

みなさんこんにちは、はぴです＾＾
今年の夏は蝉が第九コンサートのように大合唱でしたｗ
親子で近くの公園を散歩すると蝉の抜け殻がわんさわんさと落ちていますし、そこかしこの木々に蝉がとまっている始末ｗｗｗ

今年は多いですね～セミ＠ｗ＠

そして少ないのは「ハチ」です・・・あんなにブゥ～ンって飛び回っていたのに去年からかな・・・いない＠ｗ＠
今シーズンは数匹は見たでしょうか？

何かの影響でしょうか？？？＠口＠

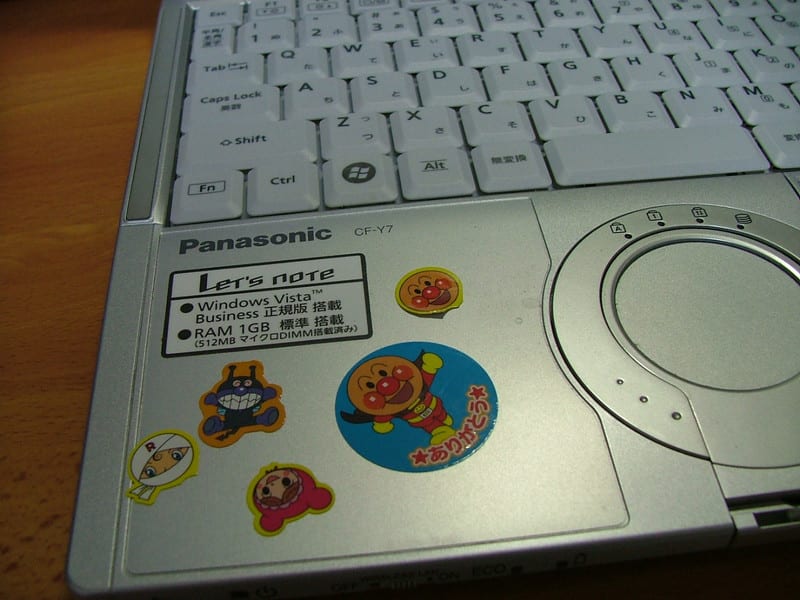

さて仕事用に使用しております、わが愛機CF-Y7です・・・ｗｗｗ
Core2 Duo L7300で1.40GHzのクロックですが、メモリは1.5GBしかなくちょっともたつきがありますが、まだまだ文書やメールなどなど大変活躍するノートです・・・
ってか一番使っているPCかもしれないｗｗｗ

チップセットはMobile 965です。現在のノートとは比べようもないです＾＾；

しかし、画面の解像度は1400×1050という広さでノートとはいえこの解像度はとっても使いやすくまだまだ手放せないです・・・

パナソニックさん、ぜひこの解像度のレッツノートを復活してほしいです＞ｗ＜



最近は、これをいじってると子供がピンポンダッシュ遊び（なんかボタンを押して逃げるという・・・仕事中にはとっても怖い遊びですｗ）にくるのでちょっと怖いです＞ｗ＜

子供の好きなキャラクターシール貼られたしｗｗｗｗｗｗ

シェルドライブ付で一通りの作業はすべて出来ます＾＾
さすがに、DVDに焼きこんだりということはこのノートではしませんがｗ



このレッツノートには以前にINTELのX25-Mな120GBのSSDに入れ替えましたが、SSD化は今回で2回目となります。
Crucialのm4 256GBをデーターアシストさんにて捕獲＠ｗ＠

パッケージデザインが新しくなりましたｗ

レッツノートCF-Y7用のWindows 7 Pro x64もレッツノートの箱から引っ張り出してきてOSインストールの準備完了！ｗ
ちなみあらかじめ必要なデータをバックアップしておいてから、OSクリーンインストールをすることにしておりますｗ

これは今までの環境にOSを入れなおしても問題が改善されないことが多いためです。
最終的にHDD,SSDを新規にフォーマットするほうが問題解決には良さそうなのでｗ

私の持っているCF-Y7の欠点は、メモリがMicroDIMMなため1GBまでしかメモリモジュールがないことですｗｗｗ

しかし、HDDは2.5インチのS-ATAタイプが利用できますので便利ｗ

ここにHDD、SSDが入っています＠ｗ＠

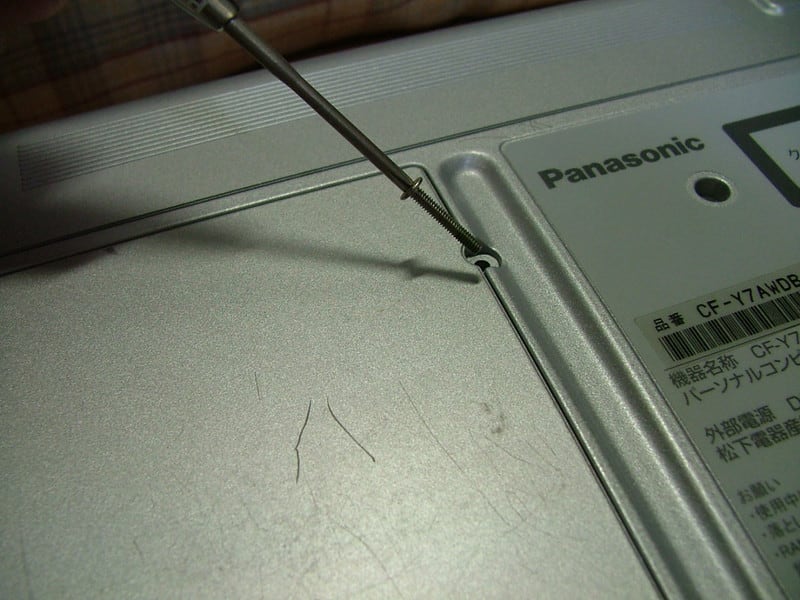

ここのネジは長いタイプが使用されていますので注意ポイントですｗ

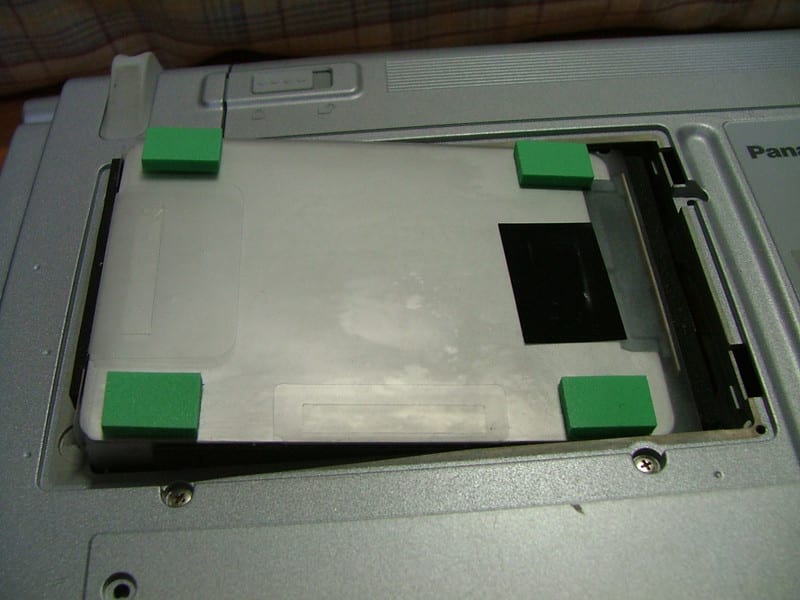

全部で3つのネジを外してカバーを開けると、透明プラスチックに覆われたX25-M SSDが搭載されています。

慎重にずらして、下にフィルムケーブルが入っているので切らないようにしないといけません＞ｗ＜

このようにフィルムケーブルでSSDが接続されています。

S-ATAの規格は1.5GbpsまでのようですがIDE接続ではないのが幸いして最新のSSDも搭載できます（ようです、m4は接続・認識出来ました）

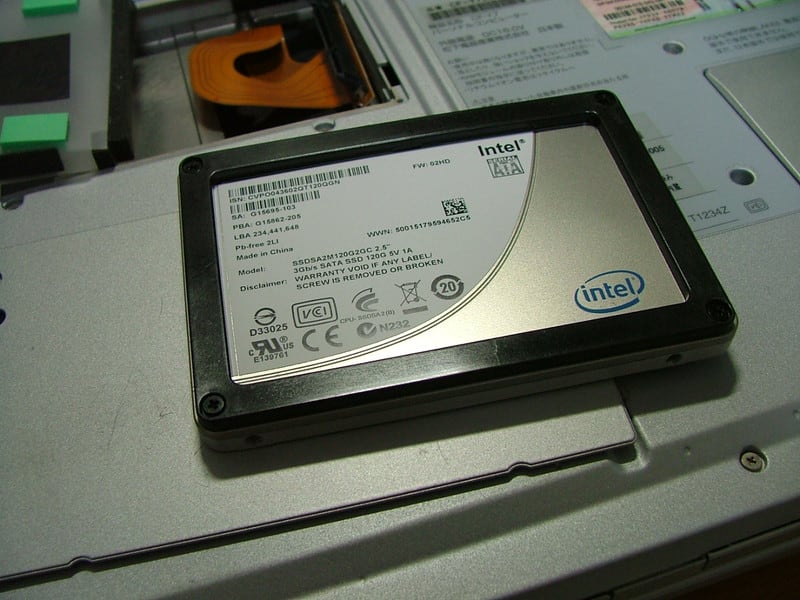

X25-Mを取り外しましたｗ

このSSDに入れ替えた記事が2010年11月のことなので2年弱ってとこですか～
その2年でSSDも進化しちゃいましたねぇ～＞ｗ＜

さてアシストさんにて捕獲のm4ですがｗｗｗ

コンパクトなパッケージを開けますとｗ
m4なSSDが緩衝材に囲まれておりますｗ

中身はシンプルｗ
説明書？みたいなのとSSD（と緩衝材ｗｗｗ）

当然ながら大きさも一緒ｗｗｗ
X25-Mはプラスチックのスペーサー（黒い枠）分で同じ高さです。
スペーサーも一緒にネジ止めされていますｗ

Crucial m4 256GBですｗ
ファームウェアは最新の000Fとなっております＠ｗ＠

SSDの世代交代です＾＾
120GBが256GBに容量アップとなります。

透明プラスチックケースを装着＞ｗ＜

フィルムケーブルのS-ATAコネクタでm4を接続ｗｗｗ

CF-Y7に取り付けｗ

カバーを閉めて、ネジ締め完了！ｗｗｗ

Windows 7をインストールするためにF2キーを押してBIOSセットアップ画面に入りますｗ



いつも仕事で持ち歩いている時・・・というか最近はDVDドライブの電源は常時オフ設定にしております。そうそうドライブ使う必要もないし、大概のことはUSBメモリで事足りますしｗ

OSをインストールするには、起動時にDVDドライブの電源をオン設定にします。

そうすると、BOOT設定でDVDドライブ（画面ではIDE CDD）をブートデバイスに設定することが出来ます。
これで、OSインストール準備が完了ｗ

Windows 7 Pro のDVDをセットして電源オン！

ままぁ、あとは普通なインストール作業ですがｗｗｗ

まっさらクリーンインストールですｗ

SSDでも無事に認識ｗｗｗ

ファイルコピー中、ってかインストール中ｗ

特に何事もなくWindows 7はインストール出来ますｗｗｗ

つづいてWindows 7 サービスパックの導入です＾＾

なんか、数時間かかりました＠＠
まぁ、無事にサービスパック入りましたけど？？



その後、INTELのディスプレイドライバも導入しましたが、同じ症状（画面が一部崩れる）は発生します＠＠

チップセットがへたって来ているのか、あるいは増設メモリがエラー吐いてたりなんですかねぇ？？？
なによりもうしばらくは使いたいですｗ

にほんブログ村

CFY7 ディスプレイドライバと画面崩れ

みなさんこんにちは、はぴです＾＾

ようやくガソリン不足も解消されつつあり、通常業務になりつつあります＾＾；
心配なのは、原発ですが・・・＊＊

仕事に使用しているレッツノートCF-Y7ですが、休止状態（レジューム）での復帰後に画面表示が崩れるという問題を抱えていました＾＾；

この時は、SSDに換装し、Windows 7を新規インストールすることで安定していたと思っていたのですが・・・
やはり、休止状態からの復帰で画面表示に失敗？することも発生するようです・・・

YUKIさんからも同様の症状を頂いておりまして、この時はINTELサイトでGM965 Windows 7 64bitドライバ(8.14.10.1930)をインストールして使用してみました＾＾

今回、INTELサイトに8.15.10.1930 GM965ドライバがアップされているのを発見ｗｗｗ

導入してみることにしましたｗ




休止状態からの復帰で使ってみています・・・

が・・・


デスクトップ中央のWindowsロゴが・・・



だんだんと・・・


だんだんと・・・・・・



なんでしょう？



この・・・ブロックノイズは＠ｗ＠



アイコンもこのブロックノイズで崩れたりもします、とはいってもアイコンクリックすると正常なアイコンになりますｗ
あと、右側5ドット位の黒いブロックノイズものりますｗ

以前よりは安定していますが、ちょっと不安ですｗｗｗ

休止状態からの復帰の失敗も数回はあったようですが、前のドライバよりは良さそうですｗ

もちろん、休止状態ではなく、一度電源を落としてからの立ち上げでは正常になりますｗ

原因はメモリ付近でしょうか？

グラフィック絡みか、メモリ絡みか・・・？？？

にほんブログ村

CFY7 SSD換装して安定させます＾＾

はぴです。

私のレッツノートCF-Y7は、カバンに突っ込んで書類作成や見積・単価表作成など、それなりにビジネスに大活躍しております。
バッテリーも公称8時間程度でしたが、長時間バッテリーで使うことはなく、ちょっと開いて作業して、確認して、メインの作業は母艦（デスクトップ）で行ったりしています。

このノートはディスプレイの解像度が1400×1050となかなか広いものでして＾＾大活躍しています（デスクトップよりも活躍していますｗ）

そんなノートですが、以前500GBのHDDに交換していましたが、最近は休止状態からの復帰に失敗し、青画面になったりと、ややストレスのたまる動作をするようになってきていました＾＾；

そんなときに、登場しましたINTELのX25-M Mainstream SATA SSD　120GBです。
価格もお手ごろで、160GBほど高額でもありません＾＾；

今まで使っている500GBよりは容量が減ってしまいますが、レスポンス向上を図るため入れ替えることにしました＾＾

OSとデーター用とにパーティションを分けたい派なので、少しでも容量が大きい方が良いんですが、SSDは高額商品ですねぇ＾＾；

SSDに取り換えるには、背面のHDDカバーのネジを3個ほど外して、カバーをはずします。



とても交換しやすくなっております。
ドライブには透明なプラスチックカバーがついていてこれには衝撃吸収スポンジがついています＾＾



S-ATAコネクタ部は、フラットケーブルが使用されていますので、気をつけないといけません＾＾；
これ傷つけちゃったら終わりです・・・ｗｗｗ



INTELのSSD箱を開封～ｗ
　　　


3.5インチベイ変換プレートと、S-ATAケーブル、S-ATA電源ケーブルまで付属しております＾＾
なかなか至れり尽くせりじゃぁないですか＾ｗ＾
しかし、ノートに使用するのでこのパーツは使わない・・・ｗ　　

透明プラスチックはネジ止めではなく、一か所粘着テープがあるだけですｗ
なので、入れ替えはとても簡単ｗ



あとは、元通りに戻せば完了ですｗ



せっかくなので、データーを退避してから、Windows7も再インストールしてみましたｗ


　

レッツノートメモリ増設

こんばんは、はぴです。
毎日蒸し暑くなってきて夏らしくなってきました＾＾；
しかし、湿度が高いのは辛いです＋＋；

長年、ビジネスにレッツノートを大活用しています。
CF-Y7という大画面タイプを使用しています。
これは、1400×1050という解像度ですが、非常に使いやすいです。
残念ながら、最近のレッツノートにはこの解像度が搭載されていないので残念な限りです。



で、この前親子3人で電車を観に行ってきた時に、そそくさと買ってこれたのがこれです＾＾
CF-Y7の初期タイプは、一般的なSO-DIMMではなく、MicroDIMMという特殊形状をしようしていてあまり選択候補がありません；；




レッツノートは、HDDの交換も楽に出来るようになっています。
同じように、メモリの増設も出来るようになっていますが、スロットは１個のみ＾＾；
しかも、512MBがすでに増設されていて、合計1GBのメモリを搭載しています。

ここに、1GBのメモリを増設し、容量1.5GBにしようと・・・＾＾；；；
ん～、そんなに増えない？？？か？

左上がHDDスロット、右下がメモリスロットになります。



メモリスロットのカバーを開けます。簡単にドライバーで開けられます＾＾
メモリに、銅板がついています。放熱用なんですねｗ



新しいメモリを差し込みます。銅板とか放熱板がついていませんが、大丈夫かなぁ＾＾；



さて、起動後のタスクマネージャーをみてみます。
まずは、増設前＠＠；

容量1GBで、空きメモリは29MBに・・・内蔵VGAが供用していますので、結構圧迫していますよねぇ；；



メモリ増設後のタスクマネージャーです。空き容量が301MBに増えました＾＾ｖ
結構、増えたｗ



アプリの起動も明らかに早くなりました＾＾Y
Officeや、メールなどの起動もキビキビとして、満足です＾ｗ＾
