先週のリアブレーキシュー慣らしツーリングの時、帰り
際にタコメーターの動きが変になっていることに気づいた。
メインスイッチを入れた瞬間、一瞬針が動いて戻ることが
起きて、まるでFI車のメーターイベントみたい。ｗ
それだけなら良いけれど、なんだか6000回転以上の表示が
できなくなっている。
エンジン回転数が6000回転以上になっても針が止まってし
まうのだ。
これは実用上、気にしなきゃ問題無いけれど、せっかくな
ので直してみる事にしたよ。
まず、YB号のメーターを分解して構造を理解する。
表示盤が燃料計と一体なので2本のネジを外して分離した。
色々観察した結果、電気式タコメーターの故障部品を特定
して交換するにはメーターパネルを外さないとならないの
が判明した。
これは難易度が高い･･･
タイミング悪く今は世界的Ｘマス商戦が始まったから、中
国からYB125SP用のメーターアッシーを輸入しようとしても、
時間がかかってしまう。
そこで昔買い置きして死蔵させてたYBR125のメーターアッ
シーを使って、パネルの分離などの練習とタコメーター機
構の流用をする事にした。
YBR125のタコメーターをなんとか分解してみた。
実際は接着部分の破壊なのだ。ｗ
最大の難関は針を分離する方法。
レストアの達人さん達の知恵を拝借して、厚紙を切り出
してパネルの養生をしつつ、フォークを2本使って針を
軸から抜く方法を試してみたら成功した。
針を折らずに真っ直ぐ引き抜く作業は緊張したよ。ｗ
YBR用で成功したからYB用のも同じ方法で針を抜いた。
メーターパネルを外して両方を比較。
各部は微妙な違いがあるけれど、右回転仕様で固定部の
寸法位置が両方同じなので流用は可能だと判断した。
制御ICはYB125SP用がUTC225だった。
このIC UTC225ってかなり汎用性のあるタコメーターIC
らしく、中華タコメーターのほとんどが同じ標準回路で
作られている。
YBR125用のICはCP1005でUTC225の互換品みたいで、こ
れも汎用性は高い。
まったく同じ回路構成で作られているので、WEB検索で
色々参考になる記事を発見できた。
YBR用タコメーターユニットで組み立てる。
すんなり収まったよ。
配線色は違っていたけれど、たった3本の線なので基板の
回路を読み取って動作する組み合わせで接続した。
車体に付けて動作確認。
無事に動いて針の表示も異常なし！
さて、故障したと思われるタコメーターユニットを
どうするか･･･
ハンダ劣化の可能性もあるし、コンデンサーや半導体の
故障の可能性もある。
または指針機構の磁気回路の劣化も考えられる。
回路図を入手した。
ロシアの同志たちはこの手の解析が得意なようで、
標準回路的な図面を起こして公開していたよ。
この回路図はPULSE INにIGコイルの1次側（CDIなど
のIG出力）を接続する時の回路らしく、VD2の極性
とR7の有無でヤマハ系回路と違った動作になってい
るんだと思う。
メーターユニットと並列の電解コンデンサー・C3
の1000μF/10Vは動作原理から判断して、針の細かい
振れを抑えるダンパー的な役割をしているはず。
この値を例えば470μFや330μFに変更すれば針の反
応速度が速くなって、エンジンの実回転数変化に
合うだろうと想像する。
成功すればダラダラしてかったるい針の動きが機敏
になって、エンジンの調子を判断する時に便利だろ
うな。
この点も含めて修理と実験検証をする宿題ができた。
正月休みにでも遊ぼう。
昨日リアブレーキシューを交換したので、さっそく
シューの慣らしを兼ねて少し遠くまでツーリングして
きたよ。
いつものショートカット林道脇。
あれ？ ここに色付くモミジって生えてたっけ？
秋になって初めて気づいた。ｗ
神社の大イチョウは落葉していた。
もう1週間早かったら大イチョウの見事な色付きを楽し
めたはず。
タイミングが難しい。
勝沼堰堤までやってきた。
真夏に訪れた時は木々の葉で見えにくかった堰堤も秋か
ら冬なら分かりやすい。
ここで昼食を食べる。
途中のスーパーマーケットで買った簡単鍋セット。
具材一式揃ってて火にかけるだけで作れちゃうから、
寒い季節の野外飯にピッタリなのだ。
堰堤の滝は迫力満点。
真夏に来た時は、あまりの暑さに下まで降りて見なかった
のだ。
こんなに立派なら涼むつもりで降りれば良かったよ。
昼食後にあっちこっち徘徊し、山奥の神社まで行ってみ
た。
変化に富んだ路面の林道を走り続けてやっと到着。
かなり怪しくも霊験あらたかな感じがする。
林業と登山客しか来ないんじゃないか？ってくらい山奥
にあるのだ。
紅葉が残っていた。
周囲を見渡すと色付き始めたモミジがある。
薄暗い夕方の森の中で映えるモミジ。
帰路の途中、毎度おなじみの悪趣味。
連休中の中央道渋滞観覧なのだ。ｗ
夕方6時ごろの上り線、東京方面は上野原IC前からすでに
この状態だった。
GoTo渋滞お疲れ様でした。
山坂道をクネクネ走りまくった結果、リアブレーキシュー
の初期慣らしは完了したようで、ブレーキタッチが良く
なった。
大力牌のブレーキシューは実に素直でハーフブレーキング
がやりやすい印象。
まるでディスクブレーキみたいなタッチだ。
そしてまったく鳴きもしないからストレスも起きない。
大力牌のブレーキシューを初めて使ってみたけど、気に入
ってしまったよ。
みんな大好き、整備ネタだよ。ｗ
とは言うものの、あまり面白い内容ではないのだ。
単にすり減ったリアブレーキシューを交換した話。
今回YB号のために用意したのは大力牌社のブレーキシュー。
国産のキタコSY90Nで十分なんだけどネタとして輸入。
ブレーキゲージを確認する。
ブレーキペダルを踏みこんだ時にゲージ内から飛び出して
かなり擦り減っているのが目視できたのだ。
ブレーキアームの溝（セレーション位置）をずらして延命
させていたけれど、さすがに限界と感じて整備となった。

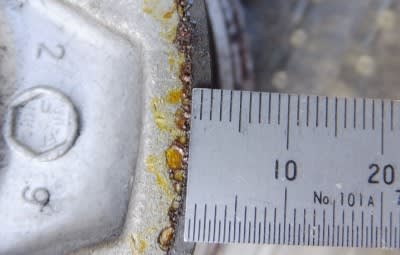

分解してブレーキライニングを測定してみた。
約1.8mmまで擦り減っていたよ。
新品は約3.0ｍｍ程度なはずなので、ずいぶん使いこんだ。
分解ついでに各部の掃除とグリス塗付。
特にブレーキカムの軸はよく掃除してグリス塗付しておく
と、動作時の繊細な操作がやりやすくなる。
面倒でも整備をやるべき箇所なのだ。
組み立て位置も重要。
勢いだけで分解する素人さんは、この部品の位置関係を
観察やメモせずに外しちゃうだろう。
ゲージや小さな点印などに意味があるのだ。
溝とブレーキアームと点印の方向関係は、新品ブレーキ
シューに付け替えたらこの位置にする。
軸にグリスを薄く塗付する。
ここはブレーキシューとの接触可動部分なのだ。
組付けのコツ。
最初に片側をはめこみ、残りを軸に引っ掛けながら倒し
てはめる。
この時に油の付いた手で行うとライニングに油分が付いて
制動特性を低下させてしまうから、洗った素手か綺麗な
手袋で行う事。
大力牌のブレーキシューには上下方向があり、上下逆
だと装着できない構造だった。
カム部はこんな形に装着する必要があった。
新品シューの厚みを確認。
大力牌は3.5mmだった。
擦り減った1.8mmから想像して、かなり持つだろう。
ブレーキドラム内を清掃する。
古いブレーキダストはブラシや圧縮空気、洗剤と流水で
よく掃除しておくと良い。
ホイールやブレーキを仮組してからチェーン調整。
これが一番面倒で繊細な作業だと思う。
整備書指定の遊び幅は20～30mm。
自作ゲージで測定確認をしながら左右のアジャスターを
調整した。
チェーンアライメントも確認。
自作ゲージはそのままチェーンアライメントの測定に
使えるのだ。
これでチェーンとスプロケットの角度を一致させるように
チェーンアジャスターを微調整する。
結果、右側が5mmほど短くしないと一致しない。
誤差範囲内だろうけれど、せっかくなので追い込んだ。
ここの本締めを忘れるな！
チェーン調整を終えてアクスルシャフトを本締めして
安心する場面があるけれど、トルクロッドの固定ボルト
を締め忘れる場合がある。
締め忘れて最悪時は走行中に後輪がいきなりロックして
転倒したり廃車になる故障を起こすから、作業中の最重要
箇所と言っても過言じゃない。
だからブレーキ関係の整備は他の箇所で部品の付け外しと
調整が出来るようになってからでないと危ないのだ。
工具が無い、自信が無いならお店に頼んだ方が良い。
ブレーキシューを交換したらしばらく効きが悪いので、
慣らし走行が必要だ。
ブレーキを頻繁に使う場面が多い道路状況でツーリング
するのが手っ取り早いね。
つまり街中や山道などを走りつつ、効きが良くなるまで
大人しく走らせればよいだけ。
500～1000㎞くらいで十分な制動特性が現れるだろう。
以上、久しぶりにブレーキシューを交換した話でした。
