大型トレーラーのブレーキドラム亀裂の不具合多発？
ＳＮＳでのやりとりにおいて、東京でも指折りの大型車の修理架装業社に勤務する某人より以下の報告を受けた。

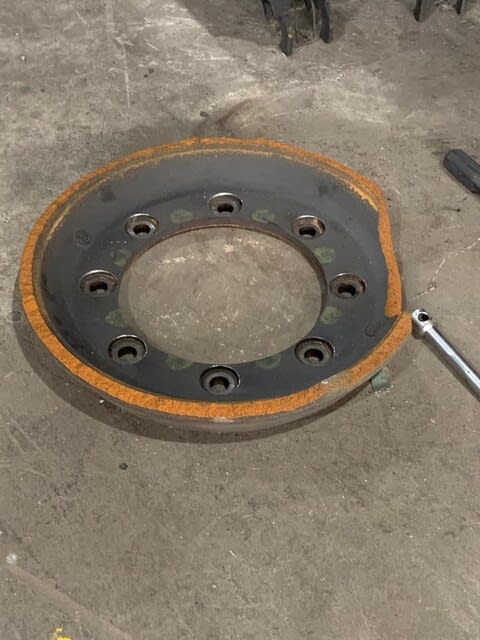

＊＊＊ 脱落ではありませんが、トレーラーのドラムブレーキの成れの果てです。飛んだ破片を食らったら！と思うとゾッとします。
https://scontent-sjc3-1.xx.fbcdn.net/v/t1.6435-9/245226164_1840462492780936_187988496552244012_n.jpg?_nc_cat=111&ccb=1-5&_nc_sid=dbeb18&_nc_ohc=dD8VVovljygAX_cj4b_&_nc_ht=scontent-sjc3-1.xx&oh=fdb4e6a065138b658cd1948512b99f36&oe=61889C43
この回答については拙人より以下の見解を示した。
＊＊＊ たぶん，ヒートクラックという現象だろうと私的には想像します。つまり、制動中に高温となり、また冷却されるを繰り返し、クラック（熱疲労）が生じる現象です。クラッチを滑らさせる運転を続けるフライホイールのクラッチ摩擦面付近に同クラックが生じるのを知見します。この状態で、急制動で大きな拡張力を受け、最終破断でドラムの円周部がフランジ部付近で断裂すると想像します。こいつは、東急車輌だとかトレーラー製造メーカーに警告の要ありと思えます。
【日本共産党 赤旗2004/7/26記事】
https://www.jcp.or.jp/akahata/aik3/2004-07-26/15_01.html
その後、国交省 不具合情報一覧 https://carinf.mlit.go.jp/jidosha/carinf/opn/index.html より検索したところ、トレーラーのブレーキドラム亀裂などの不具合で下記の16件が抽出された。
※東急車両製造 トレーラー車 ブレーキ装置で検索しドラム亀裂を抽出
１ 2010年10月22日
福岡
来訪
東急コンテナセミトレーラ1990年07月不明TC404- 制動装置不明
車検の点検時に全車輪（４本）のブレーキドラムに亀裂が発見された。
２ 2010年08月30日
福岡
来訪
東急コンテナセミトレーラー1990年07月不明TC404- 制動装置不明
２軸のブレーキドラム４箇所全てにクラックが入った。
３ 2008年09月05日
愛知
ﾌﾘｰﾀﾞｲｱﾙ
東急－不明26,000 KmTF36G6C2S- 制動装置２００８年
ブレーキドラムのハブ側付近が異常磨耗して、ライニングの当たり面と正しく当たらないため、ブレーキが利かなくなった。
４ 2008年05月08日
和歌山
電話
東急ダンプセミトレーラ1994年04月不明TF403- 制動装置不明
３軸トレーラの２軸目のブレーキドラムに亀裂が発生した。
５ 2006年06月12日
福島
電話
東急1989年11月不明TF151改不明 制動装置Ｈ１３．５から５回発生
ブレーキドラムに亀裂が入った。
６ 2006年06月12日
福島
24時間電話
東急トレーラ不明不明TF151不明 制動装置不明
ブレーキドラムが破損した。
７ 2005年03月18日
大阪
来訪
東急タンクセミトレーラ1992年03月586,900 KmTF1671改不明 制動装置不明
ブレーキドラムにひび割れが発生していた。
８ 2004年04月14日
茨城
ﾌﾘｰﾀﾞｲｱﾙ
東急トレーラー1998年08月700,000 KmTH28H7B2改不明 制動装置不明
ブレーキドラムにクラックが入り、ブレーキが効かなくなる。
９ 2004年04月14日
茨城
ﾌﾘｰﾀﾞｲｱﾙ
東急トレーラー1998年08月700,000 KmTH2817D2改不明 制動装置不明
ブレーキドラムにクラックが入り、ブレーキが効かなくなる。
10 2003年12月25日
茨城
ﾌﾘｰﾀﾞｲｱﾙ
東急トレーラー1998年08月680,000 KmTH-28H7B2不明 制動装置2003年7月
ブレーキドラムを交換した約１年後に剥離破損した。
11 2010年10月22日
福岡
来訪
東急コンテナセミトレーラ1990年07月不明TC404- 制動装置不明
車検の点検時に全車輪（４本）のブレーキドラムに亀裂が発見された。
12 2010年08月30日
福岡
来訪
東急コンテナセミトレーラー1990年07月不明TC404- 制動装置不明
２軸のブレーキドラム４箇所全てにクラックが入った。
13 2008年09月05日
愛知
ﾌﾘｰﾀﾞｲｱﾙ
東急－不明26,000 KmTF36G6C2S- 制動装置２００８年
ブレーキドラムのハブ側付近が異常磨耗して、ライニングの当たり面と正しく当たらないため、ブレーキが利かなくなった。
14 2008年05月08日
和歌山
電話
東急ダンプセミトレーラ1994年04月不明TF403- 制動装置不明
３軸トレーラの２軸目のブレーキドラムに亀裂が発生した。
15 2006年06月12日
福島
電話
東急1989年11月不明TF151改不明 制動装置Ｈ１３．５から５回発生
ブレーキドラムに亀裂が入った。
16 2006年06月12日
福島
24時間電話
東急トレーラ不明不明TF151不明 制動装置不明
ブレーキドラムが破損した。
