千葉県印西市にLANの配線工事で伺いました。
配管は有るそうですが配線がされていないとのことです。

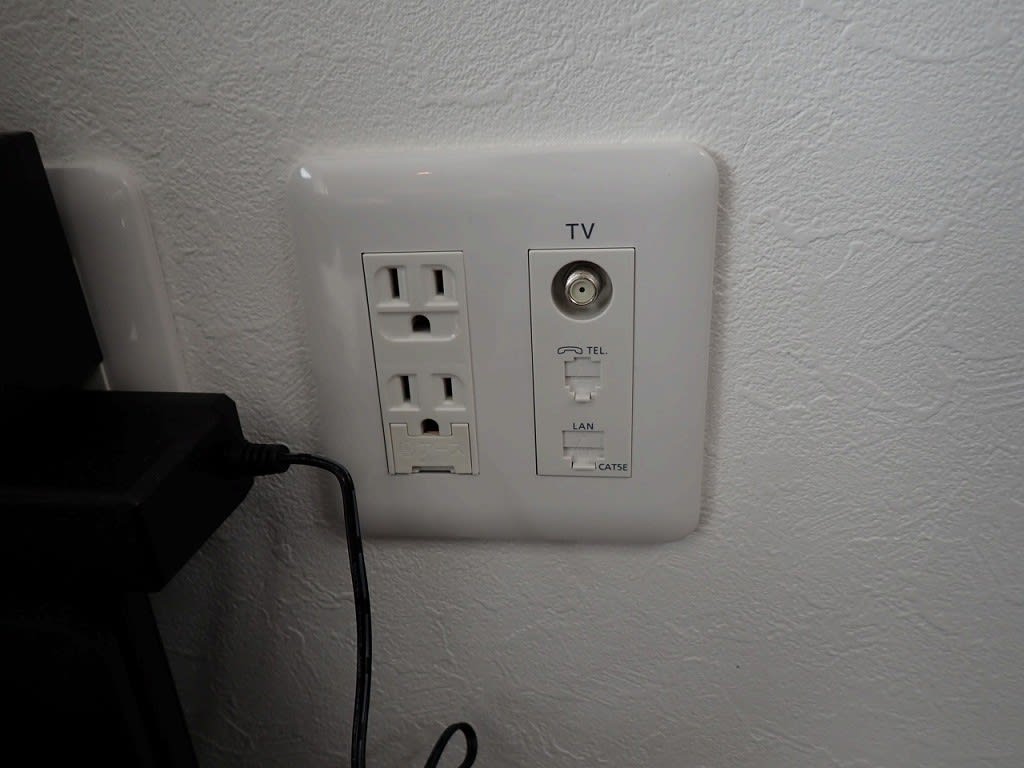

既にジャックが付いていますが配線は無いようです。
印西周辺の住宅でこの仕様の家が多いのですがあまりいい物ではないですね。
最近では電話を置く家も減ったので全部の居室に電話ジャックは不要です。
LANのジャックが付いていますがカテゴリー5eのジャックです。
今回引くLANケーブルはカテゴリー6なのでミスマッチになります。
CD管（オレンジ色）が見えました。
これを利用して配線をします。

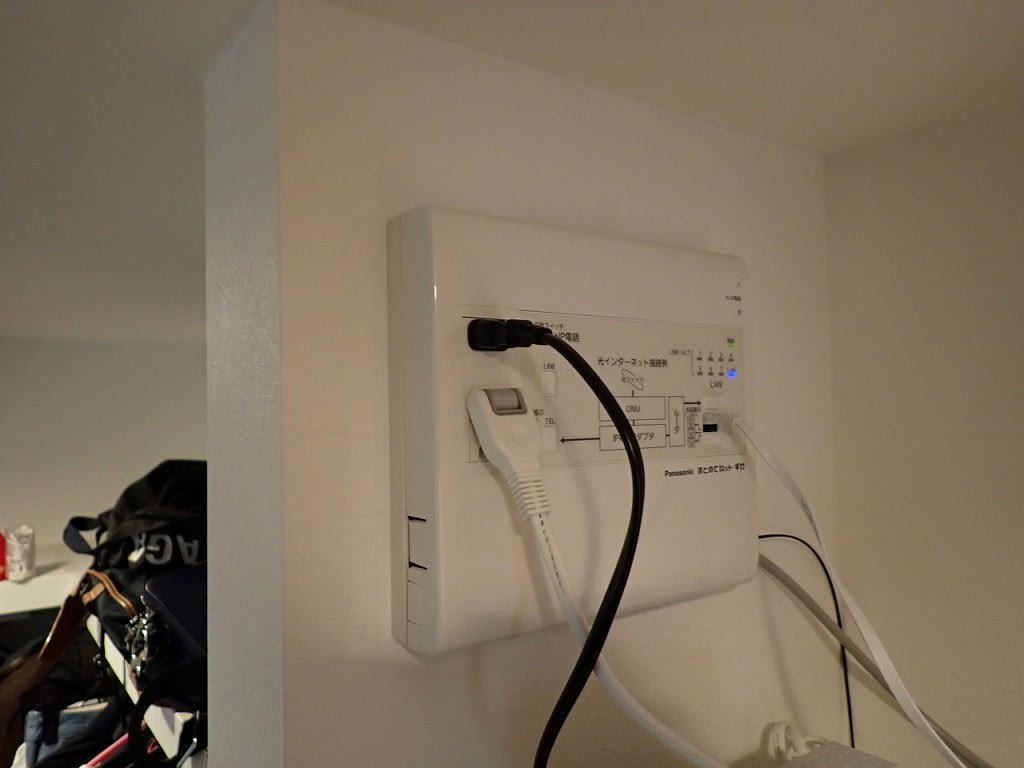

こちらがONU側です。
まとめてねットギガが採用されていますが・・・・・
使わずにスルーですね。見た目が良いだけ？
この部材で何万円かかかると思うのですがコンセントを６口くらい付けてあとは全てブランクチップの付いた
プレートでいいと思ってしまいます。配線が集まるのでプレートの裏はボックスを設けない仕様ね。。。
まとめてねットギガ本体を一旦外して配線を行います。
カテゴリー6のLANケーブルが通りました。
プレートを元に戻して配線チェック用のターミナルを付けておきます。
まとめてねットギガの脇からLANケーブルを出しました。
まとめてねットギガ本体にはハブの機能も付いていますが特に使う必要もないです。
（ハブの仕様を知らないので不安）
こちらはONU（ルーター）に直接挿すのでRJ45プラグに成端します。
プラグはパンドウィット製で工具もパンドウィットの物を使用します。
今回使用したLANケーブ通信興業製です。
RJ45プラグに加工出来ました。

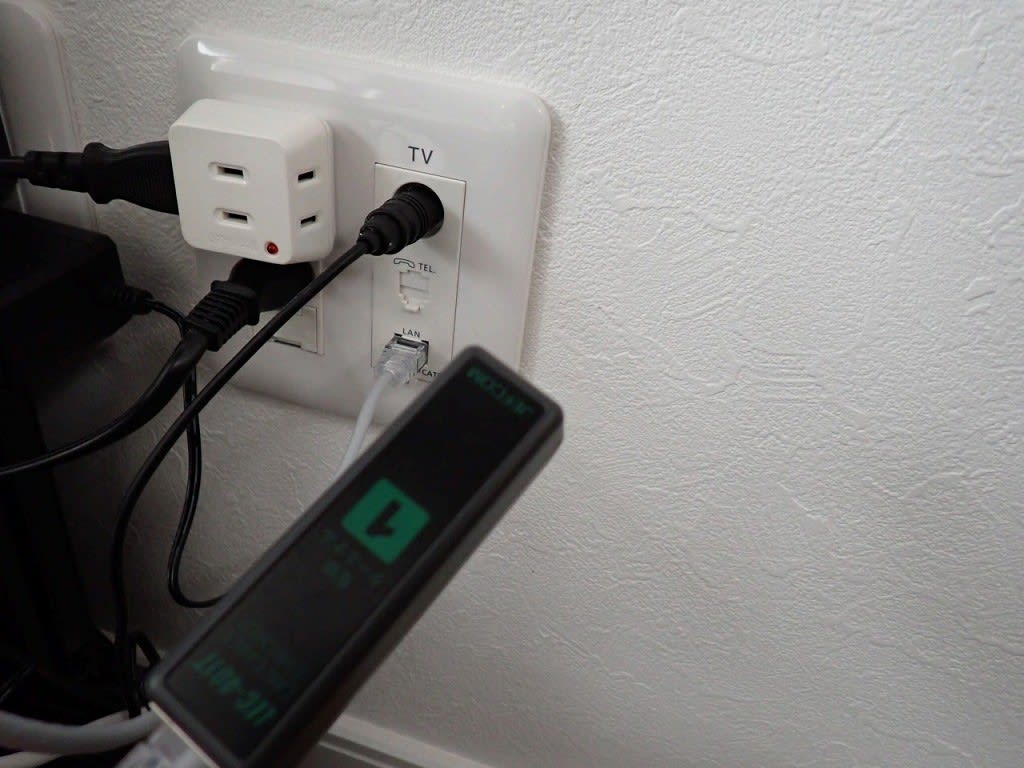

LANチェッカーを使って配線の間違いや断線が無いかを確認します。
無事工事完了です。
ご依頼頂き誠に有難うございます。
