柏市 カテゴリー6A (cat6A) テレワーク用LAN配線工事

千葉県柏市のお宅にLANの配線工事で伺いました。

お客様は過去に何回もご依頼頂いているお客様です。

1階にあるONUから2階の部屋までテレワーク用にカテゴリー6Aの配線工事をご希望です。

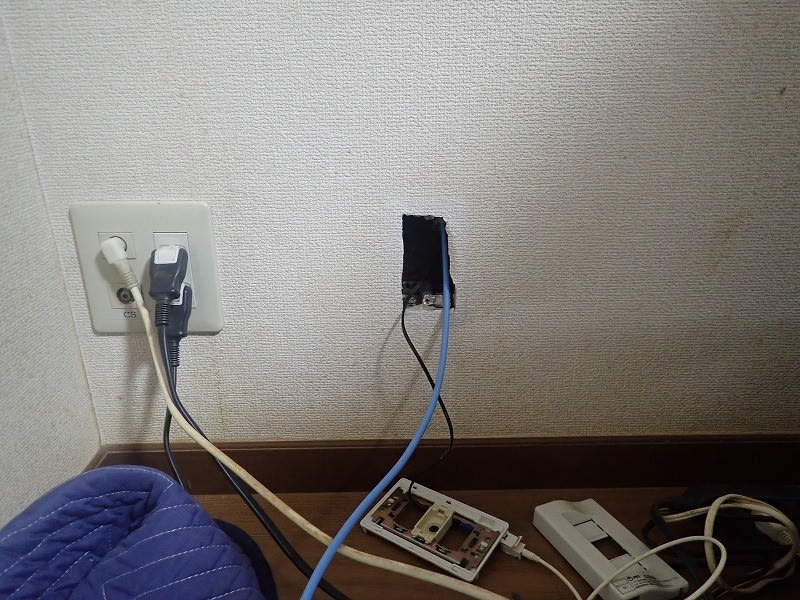

ここにONUが有ります。



このようなプレートが多数あります。。。

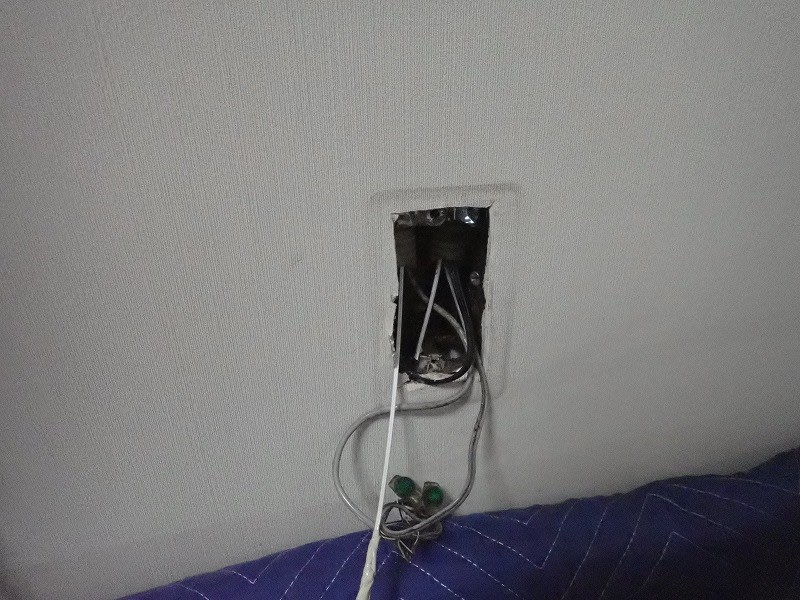

どうやら各部屋に電話用の配管が敷設されているようですが順番が分からないので1個ずつ開けていくしか有りません。



色んな部屋をループして配線されています。

電話配線はこれでもよかったのでしょうがLANはこれではだめです。



何とか状況が分かりました。

一応配管を使っての配線は出来そうですがこの先のLAN配線の追加は無理ですね。今回限りです。

それと通常よりも少し割高の金額になります。



6AのLANケーブルを引いて一旦出してまた別の部屋に送るを繰り返します。



1階までたどり着きました。

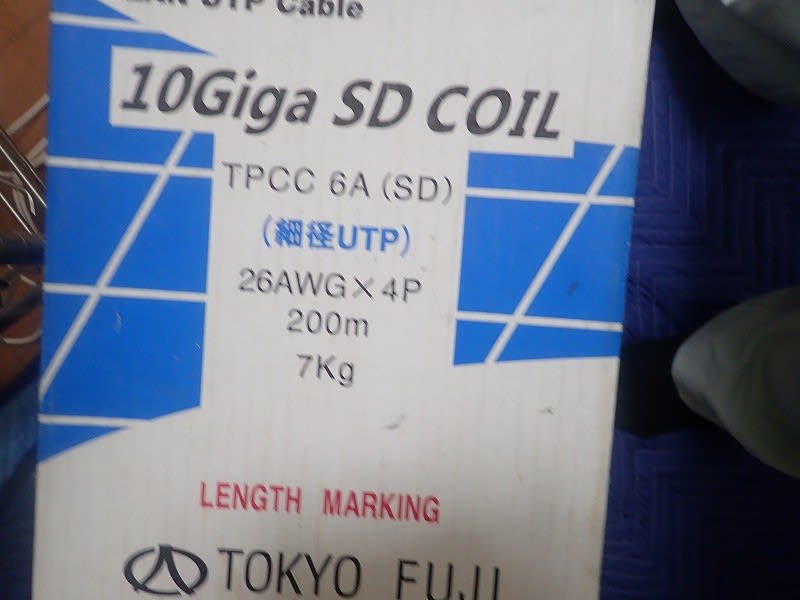

今回は6Aケーブルの細径を使用しました。

冨士電線製です。

細径でもパンドウィット社のAXテープが採用されているので5eケーブルと同じくらいの細さですが

硬さが全く違います。AXテープの説明はここを見てください。



2階と1階の部屋にLANのジャックを付けます。

当然6A対応品です。



こちらはパンドウィット製のモジュラージャックです。



配線チェック用ターミナルを付けて移動します。



1階ONU側です。

ここにも6AのLANジャックを付けました。



LANチェッカーを使って配線の異常が無いか確認をして作業完了です。



ご依頼頂き誠に有難うございます。
