Seeed XIAO RP2040(pico互換)で64fs I2S出力成功

Seeed XIAO RP2040(ラズパイpico互換)にてI2Sを出力する件

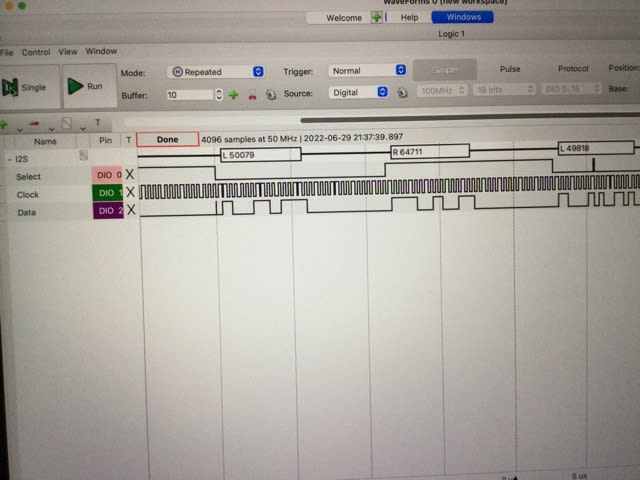

無理矢理64fs化して出力成功

具体的にはaudio_i2s.pioで16回繰り返すとこを32回繰り返すようにし、受け取ったデータの16個以降はsetコマンドでゼロを埋めるようにしました

あと、audio_i2s.cで、周波数を倍にするためにdividerを0.5掛け

さて、何が悪かったのか

ヘッドホンでモニタしても音が聴こえず、TDA1543がI2Sを認識していないと思い込みました

しかし、ふと最大ボリュームにしたらかすかに音が聴こえます！

ん？　ボリュームミニマムにコントロールされてね？　とソースを疑います

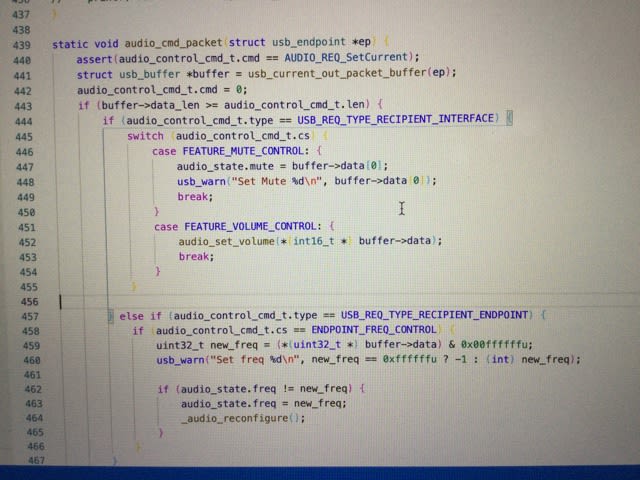

追いかけるとUSBパケットでボリューム制御信号を拾ってビット演算してる様子

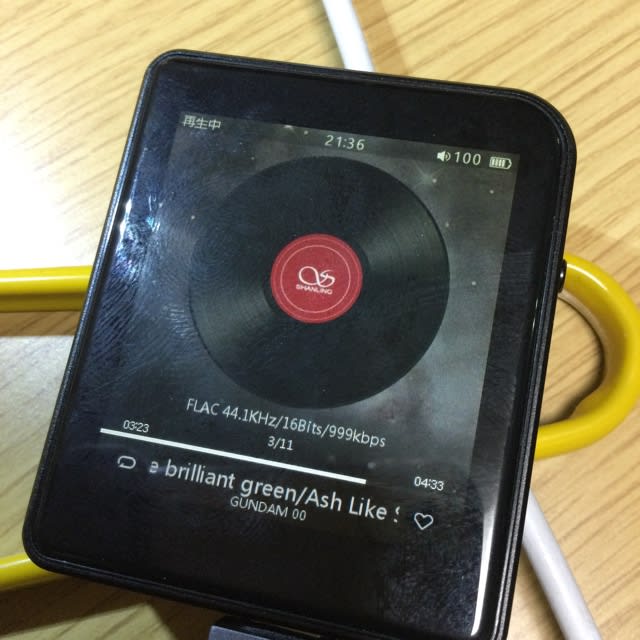

ふとM1をみるとボリュームがゼロだったので最大の100にする

音が出たー！

ということで、音源設定のせいでした　m(__)m

従い、オリジナルソースもたかじんさんソースもきちんと動作し、音が出ています

しかしながら、ときたま途切れるような挙動がありますので実用まではまだまだ

多分クロックの分周計算あたりで無理があるんじゃないかな？と推測

そして、TDA1543には64fs不要なので無駄なことをしました

32fsでいいなら、たかじんさんソースを少しいじってみることにしましょう

RaspberryPi Pico USB-DDC化 I2SとMSBファースト後詰め出力対応 - new_western_elec

bckが途切れる件で対策したエレホビカさんのページを参考にしてみましょう

Raspberry Pi Picoで32bit I2S DACを使う (PCM5102) 続編

というわけで、続く！
