DVP-SR20を買ってきました

ネット検索で数件CDプレーヤーとして使用するレビューがあり、改造している人が2名いらっしゃる、ソニーDVP-SR20というDVDプレーヤー

同軸デジタル出力が簡単に得られる機器が欲しいというモチベーションです

ハードオフさんでジャンクレコードを救出後にノジマさんに行ったらDVP-SR20があったので、ネット通販よりちょい高かったですが買ってきました

デジタル同軸でTDA1543 10パラに接続できるので便利です

とはいえ、添付品の赤白黄色の黄色部分を利活用ですから（笑）

試聴は遊佐未森さんの潮騒です

1曲聴いたら動作確認は充分なので

早速分解

なんて言うか、シンプルです

ネジ1個まで削減しコストダウンしているようです

また基板のシルクはあれどもパーツが刺さっていなかったり、とコストダウンを感じます

メイン基板

ちっさ！

DACから先のアナログ部分もチップ部品もチップ部品だけで作られています

これだけでDVD再生できちゃうのか

いや再生しないけど

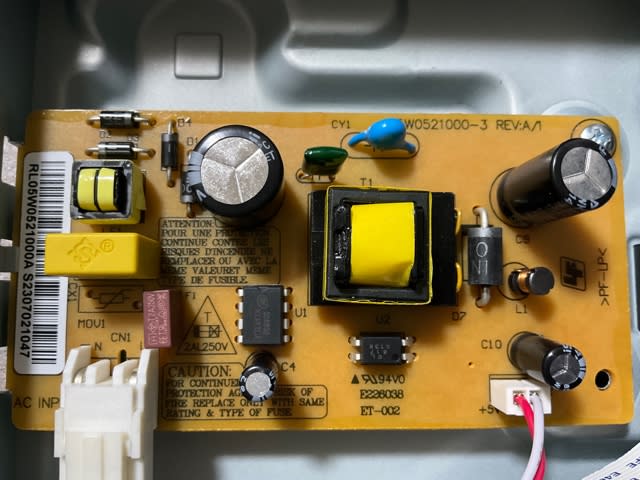

電源基板

ちっさ！

でも電解コンデンサは使われていますね

うん、安そうなコンデンサです

スイッチング電源の制御IC用みたいです

10μF 50V

耐圧50Vが不思議です

こちらは大きいコンデンサ

でも安そうです

容量は小さい　22μF

耐圧250Vって、なんで？

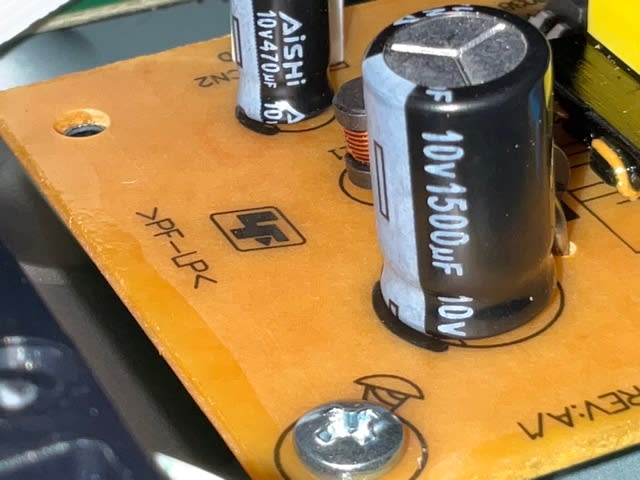

降圧後の安定化でしょうか

少々大きめの容量です

1500μF

後ろのは470μF

フィルターかな？

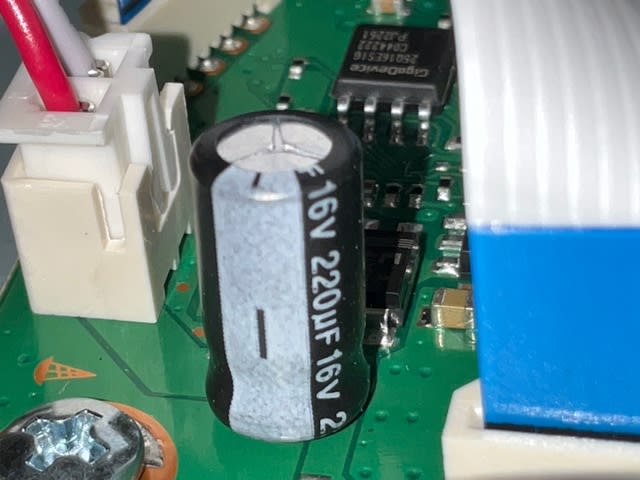

こちらはメイン基板の電源用

小さい容量ですが、省電力5Wだから充分なのかも

220μF

裏面

表面実装パーツだらけです

全体にハンダ付けは綺麗です

さすが天下のソニーです

メイドインチャイナですけど

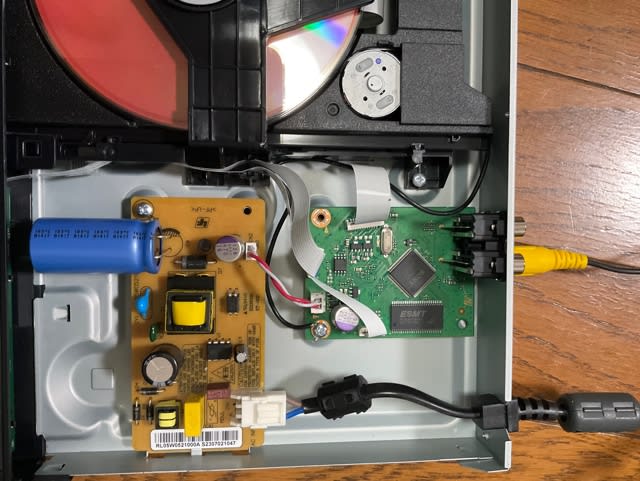

さて改造しましょう

降圧後のコンデンサを大容量化

　→ 秋月さんで買ったニチコンKT 15000μF、元は1500μFなので10倍

その後のフィルター部コンデンサは高周波特性のよいOSコン化

　→ OSコン470μF、フィルターぽいので容量は変えていません

メイン基板のコンデンサはデジタル系なので高周波特性のよいOSコン化

　→ OSコン1000μF、元は220μFなので4〜5倍

モーター筐体をアース

　→ ワイヤーをハンダ付けしてネジ部でアースしておきます

　　久しぶりに60Wハンダコテを使いました

　　シャーシ内で電位差がゼロになって安心します

おまじない

　→ 電源ケーブルにフェライト取り付け

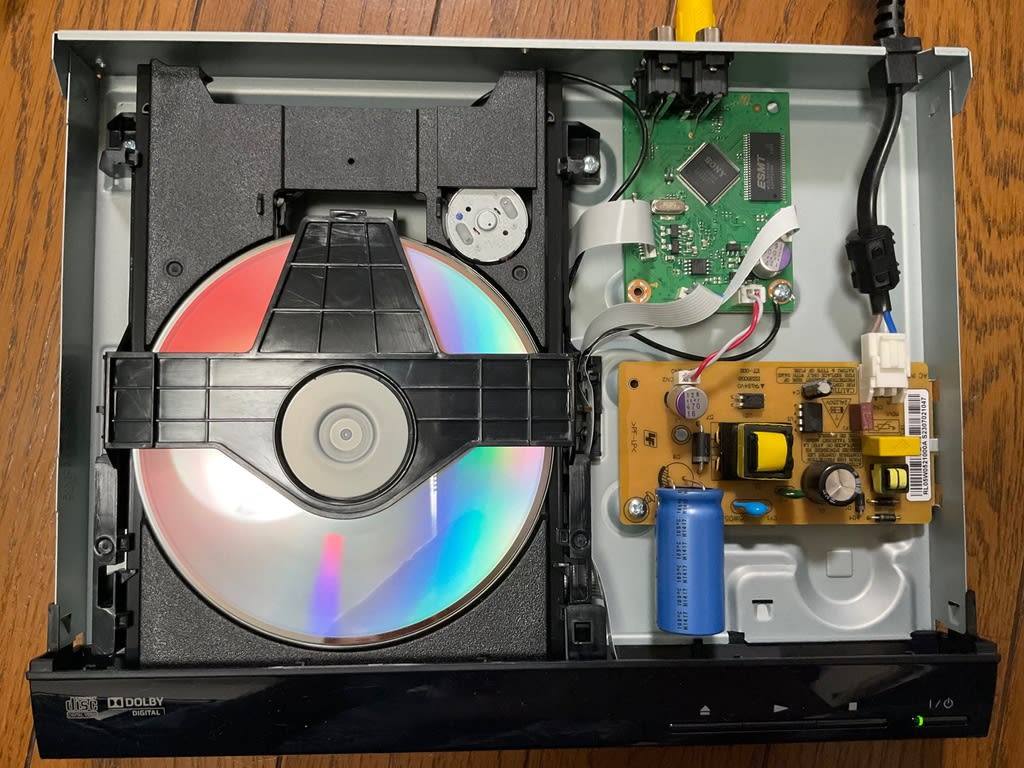

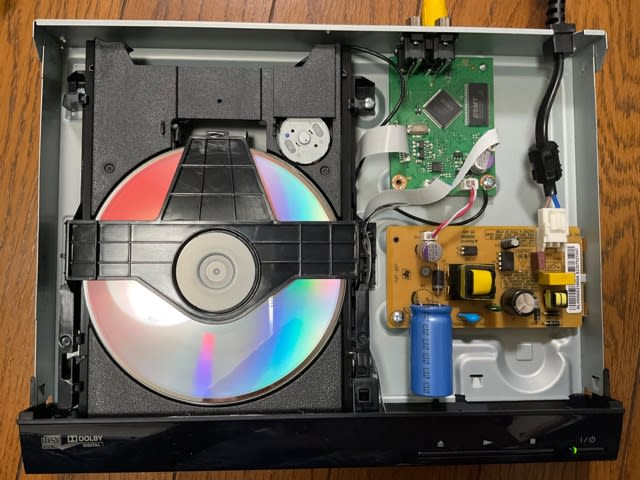

ハラワタ全景

CDがポケモンボールみたいな色だな（笑）

メイン基板のソニー印の石が熱くなりますね

こいつがデコードしているのかな

温度は触れる程度で50℃くらい？

これくらいならヒートシンクは要らないと思います

クソ耳での感想ですが、滑らかさが増して、声のカサつきや引っ掛かりがなくなったように感じます

細かい音も出ています

いいんじゃないですかね

回転音が気になりますが、筐体がペラペラだから仕方ないか

気が向いたらやること

・電磁波対策でグリーンカーボランダム#16貼り付け

・筐体制振で鉛テープ貼り付け
