Kodak C340 分解・修理その２

先日、バラしてみた物の不具合の原因がさっぱり判らなかったので、再びバラしてみる。

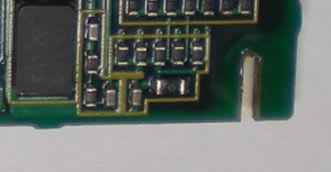

メイン基板上に、何やら半田くず発見↓

ショートしているかしていないか微妙なところ。取りあえず取り除いて再組立。いざ電源オンすると、うんともすんとも言わない（汗）

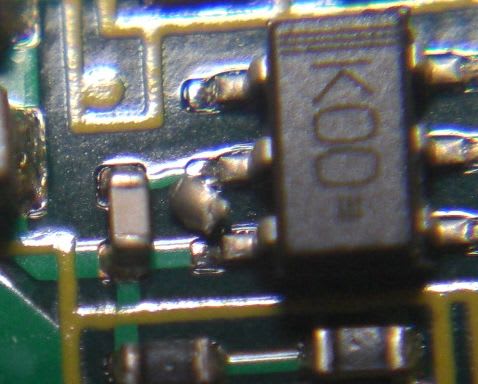

あれ、また、いじり壊した？焦って、もう一度バラしてみる。メイン基板を良くチェックしていると、チップが１個無いように見える。↓


先日バラしたときの写真を拡大するとこの時は付いてる。↓


あれ、半田不良でチップ取れたの？

さて、困った。ここ、何のチップが付いてたのかな？写真を見る限り抵抗っぽい。テスタで調べると片方はGNDに落ちてる。おなじ並びのチップを見ると、どうもプルダウン抵抗のように見える。なんかのポートをプルダウンしてるのかな？プルダウンするとしたら、携帯機器だから100k～1MΩって所かな。ちなみにサイズは1005サイズ。

なんか、代品を用意しないと駄目かな？と言う事で今日は、ここまででストップ。後は、部品を調達しないと一瞬たりとも電源が入らないからな。と言う事でまたまた持ち越し。
