KATO の アンカプラー を TOMIX の線路に移設します。
![](https://blogimg.goo.ne.jp/user_image/70/7f/c1f2c8e4f5b4a44ac438a9c3f2985593.jpg)

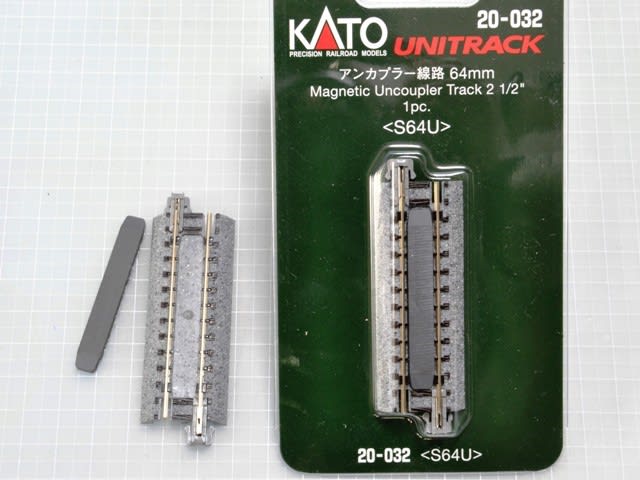

マイクロトレインズ社 の マグネチックカプラー を開放するための アンカプラー線路 がKATOから販売されています。 そのマグネットを、TOMIXの線路に移植します。
接着剤で付けられていますが、マイナスドライバーなどでこじってしまうと マグネットが割れてしまいます。 線路の両端を持って 何度かひねっていると、簡単に外れます。
![](https://blogimg.goo.ne.jp/user_image/78/f0/ed1ad2bb908a2d913c7b15dc0f2dadfc.jpg)
TOMIXの 140mmワイドPCレール には、自動運転用のセンサーを取り付けるためと思われる 長穴 が準備されています。 フタは簡単に外せます。
この穴を使えば、蒸気機関区 の アッシュピット はもう少し簡単に作れたなぁ ・・・ と、後悔してます。
![](https://blogimg.goo.ne.jp/user_image/1b/6e/ce118f35aa5e2687726186246f2b701a.jpg)
枕木6個分の開口では足りないので、さらに4個分を広げます。
裏からプラ板を当てて高さ調整し、マグネットを埋め込みました。
![](https://blogimg.goo.ne.jp/user_image/4e/44/1065c99730ac1ac7c09f88c02b142aeb.jpg)

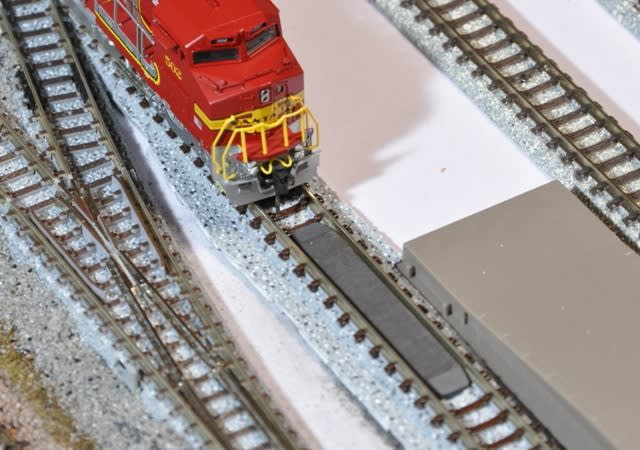

プラットホームの先端に アンカプラー線路を配置しました。
こちらのアンカプラーは、長距離列車の機関車交換に使用します。 直流区間から交流区間へ。 又は、電化区間から非電化区間へと、機関車がリレーしていきます。
![](https://blogimg.goo.ne.jp/user_image/30/40/37fa6ef91594d47d762befe3e6b978a5.jpg)

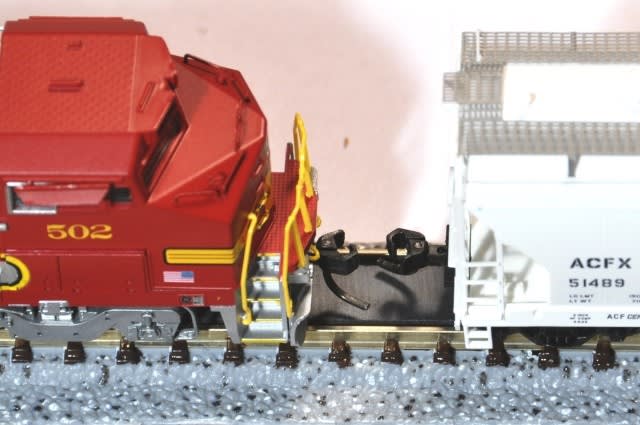

マイクロトレインズ社の機関車と貨車で 試運転です。 おおむね良好な結果を得られました。
![](https://blogimg.goo.ne.jp/user_image/7a/0f/98f03e73e5b5a0237a6a37da5c9d6f0b.jpg)
そして、もう1ヶ所。 こちらの写真は KATOの アンカプラー線路 ですが、片方のレールに 約1mmの絶縁部を設けました。
プラットホームの中央に設置し、分割併合運転 の準備としました。
今月末に発売予定の KATO 115系300番台 湘南色 が待ち遠しいです![](https://blogimg.goo.ne.jp/img_emoji/heart2_glitter.gif)
マグネチックカプラーの過去記事を 以下に紹介します。
○ マグネ・マティックカプラーの考察 1
○ マグネ・マティックカプラーの考察 2
○ マグネ・マティックカプラーの考察 3
