この1週間、かなりマニアックな記事ばかりになって申し訳ございません。
その締めくくりとして、今回は“戦車モデラーは戦車のどんな所を見ているのか？”という、一般の方々にはど～でもいいようなコテコテに濃い内容で行きたいと思います。
戦車の模型を作る際に一番困るのが、題材となる戦車を身近に見る機会が殆ど無い事です。車の模型ならば、モーターショーやディーラー、あるいは街中を走っていたりと実車を見る機会も多いですし、塗装面や部品の質感などは自分の家の車を見に行けばいいのですから塗装や工作などの際に、ココは何色なんだろう？とか、どんな構造になっているのだろう？なんて事で悩む事は少ないと思います。逆に言えば、それだけごまかしが効かないシビアな世界でもあるのですが。。。
ただ、戦車の場合、その辺を走り回っているわけでもありませんし、“ちょっと車庫に見に行こう！”なんてシチュエーションはまず絶対に考えられません。
ですから、自衛隊駐屯地の一般公開は、戦車モデラーにとって実物を身近に見て触れる事が出来る貴重な機会なのです。
そして、この貴重な機会を有効に活用するために、周囲の冷たい眼差しを一向に省みることなく、目を血走らせてカメラ片手に戦車の周りを行ったり来たり、戦車の装甲板のあちらこちらをコンコンと叩いて回るという挙動不審な行動を取るのであります。
それでは一般の健全な方々からすれば、正気を疑われそうな戦車モデラーがどんな視点から戦車を眺めているのか？という事についてご紹介します。
まず最初は軽く96式装輪装甲車から。。。
このキットは先日発売になり、まめ八も購入しているので近々（本当か？）製作する予定なんです。
この写真、一般の方が写真を撮られる場合、前からの撮影になると思いますが、敢えて後ろからのショットです。この場合、何処に注目するのかと言うとアンテナの基部、車体側面の展視孔（窓）の色、迷彩のパターンやタイヤホイールのボルトの頭が黄色く塗られている所などに戦車モデラーは目が行ってしまいます。
次は87式偵察警戒車です。
このキットも持っているのですが、ストックの山に積まれたままになっています。
この辺りからちょっと濃い内容になってきます。
まず、目が行くのはワイヤーロープの色ですね。
明るい銀色をしています。模型の塗装表示ではメタリックグレーという暗い銀色で指定してありますが、自衛隊車両を製作する時にはフラットアルミ位で丁度いいみたいです。
あとサイドミラーの取り付け部や二段になっている支柱の太さ、ヘッドライトカバー横に付いた赤色の反射板などに注目です。
この写真からは、排気ガスによって煤が付いた状態とか、アンテナ基部やスモークディスチャージャーの形状、リアのコンビネーションランプの色、装甲板の角の光り方、タイヤハウス後部の油染みや垂れ、車体後部のフックの厚さ、タイヤの汚れ方などが模型製作の上で役に立ちそうです。
次は大砲編。。。１５５㎜りゅう弾砲ＦＨ７０を装填部から見た画像です。
大砲は車両などに比べて複雑な構造をしており、そのメカニックな部分が魅力的なのですが、迷彩色で塗られている部分と、金属色がむき出しになっている部分がこの写真から解ります。
またこの砲は、迷彩塗装を吹き付けで行っている箇所と刷毛で塗っている箇所があり、興味深かったです。
砲弾を載せる部分は金属色そのままで銀色に輝いていますが、その他の部分は迷彩色によって塗りつぶされていました。また潤滑油が漏れ出た後なのでしょうか？迷彩色の部分も濡れた様な色をした場所が所々に見られます。
これはいいものを見つけました。
迷彩色を吹き付けで行った際に塗料がタイヤに付いてしまっています。
しかもタイヤのホイール色もはみ出してしまっています。
実車がこんな物なんですから、模型でも多少のはみ出しはＯＫ！ということですよね。
戦闘車両の塗装なんてこんなものなんです。
プロモデラーの作品など、模型の方が実車よりも綺麗に塗られているのかも。。。
次は、本題の７４式戦車です。この戦車のキットは今から数年前に模型再開第一号として制作したことがあります。これを機会にもう一台作ろうかなぁ・・・
ゲッ！排気管の色が間違ってた。
転輪と履帯のアップです。（ちなみにこの写真は７４式戦車ではなくMLRSのものです）
シングルピンの履帯の形状が良く解ります。
転輪のゴム部の傷や色、汚れ、履帯の錆色など模型を作る際の資料としてはとても参考になります。
また、ここでも迷彩色がゴム部にはみ出していますね。

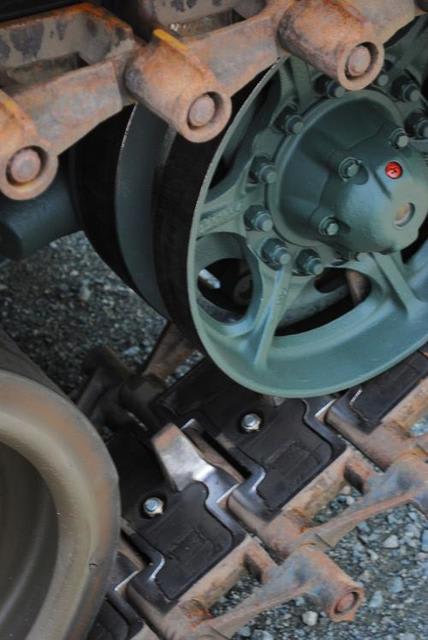

MLRSの誘導輪のアップ。
履帯と接する部分は金属色がむき出しになって鏡のようになっていました。
また履帯の歯や転輪と接する部分も金属色に輝いていました。
MLRSの履帯には転輪と接する部分に緩衝用と静音のためにゴムラバーが貼られていました。ただ、金属で出来ている部分は摩擦のせいで金属色がむき出しになっています。
また、履帯は想像以上にかなり錆びている事が解りました。
これまでの塗装の考え直さないといけないかも。。。。
こちらは７４式戦車の起動輪です。
起動輪の歯は金属色がむき出しになるのではなく錆びていました。
まぁ、これは起動輪や履帯の形状によって異なってくるのでしょうが、まめ八としては新しい発見でした。今後の塗装方法にも影響しそうです。
MLRSと違って、７４式戦車の履帯がダブルピンであることが解ります。
この辺りはアメリカ軍戦車の影響でしょうか？
それから、７４式戦車の履帯には、履帯が転輪と接する部分と地面に接する部分にゴムのラバーが貼られている事が解ります。自衛隊の戦闘車両がいかに静音化に気を使っているかがわかります。
７４式戦車の操縦手ハッチ周辺です。
車体内部が比較的薄く、しかも雑に白色で塗られていることがわかります。
また、操縦手のペリスコープはオレンジがかっている事が解りました。
砲塔と防楯の隙間に取り付けられたカンバスの留め方や砲塔基部の防弾版、ペリスコープ基部の溶接跡などもタミヤのキットとはちょっと違うみたいです。
正面のペリスコープの両側に付いた分度器のようなパーツが気になります。
ヘッドライトのアップです。
戦車のヘッドライトって色がとても難しいんですよね。
ワイヤーロープはやはりクロームシルバーみたいです。
この写真からは、砲塔と防楯の隙間を埋める雨よけのカンバスの複雑な形状や、予備履帯の留め方が解ります。
また、予備履帯はツヤがある黒（恐らく履帯自体、最初はこの色で塗られていたと思われます。）で塗らなくてはいけないみたいですね。
過去記事でも取り上げた事のある工具類。
やっぱり車体色と同色で塗られていました。
砲塔側面に取り付けられた工具箱を留める為のベルトは車体色とは関係無しにカーキ色でした。この辺りは模型でも十分再現できる所なのでしっかりとチェックしておきます。
工具類の留め具も最近のキットでは再現されていますのでとても参考になります。
７４式戦車のテールランプのアップです。一番上のスリットが黒に近い赤、真ん中のスリットは両サイドに赤味を帯びたやや明るい黒、一番下の逆三角形は黒味を帯びた赤でした。塗り分けのためにもしっかりとチェック。
最後に、今回、初めて展示された遠隔操縦観測システム（FFOS)。
ラジコンのヘリに各種観測システムを搭載して偵察活動を行います。
このヘリは迷彩色の境界に薄い茶色の線が吹きつけ塗装で描かれていました。このような複雑な迷彩をやってくれるとモデラーとしては苦労がまた増えてしまいます。
ｓ
さて、超マニアックな内容の記事となってしまいましたが、もし最後までご覧頂いた方がおられましたなら、感謝申し上げます。（多分、誰も読まないでしょうが。。。）
最後に、もし自衛隊の駐屯地公開行事等に行かれた際に戦車の周りで履帯とかの写真を必死で撮っている挙動不審な人間を見つけても自衛隊の方に通報したり、変態扱いせず温かい目で見守るようにして下さいね。決して危害はありませんから。。。
