柏市ポラス住宅 カテゴリー6A（cat6a)LAN配線工事

千葉県柏市にLANの配線工事で伺いました。

ポラスさんの新築で配管は有るかどうか分らないという事でしたが今回引きたい部屋には配管が有るようです。

2か所にLANを引きますがカテゴリー6とカテゴリー6Aを分けて配線します。

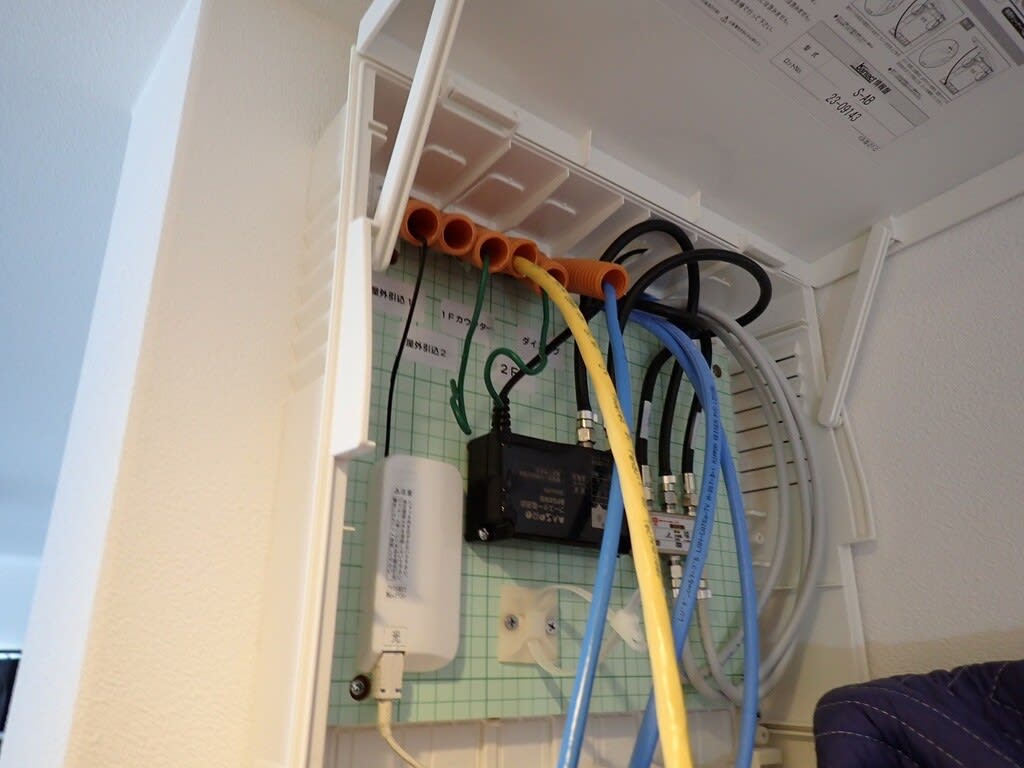

一番右側の青いケーブルはカテゴリー6のLANケーブルです。

呼び線が入っていますがメチャクチャきつくてお客様に手伝って頂きました。



自分たちが配線するわけでは無いので無茶な曲がりで配管が敷設されているのかもしれません。

押してもらわないと一人では全く引けません。



黄色いケーブルが6A（cat6a)のLANケーブルです。

こちらは6よりも更に太くて硬いので通しにくいです。





LANのジャックを設けました。

今回はケーブルを見ればわかりますが一応番号を振っておきます。



配線チェック用ターミナルを付けておきます

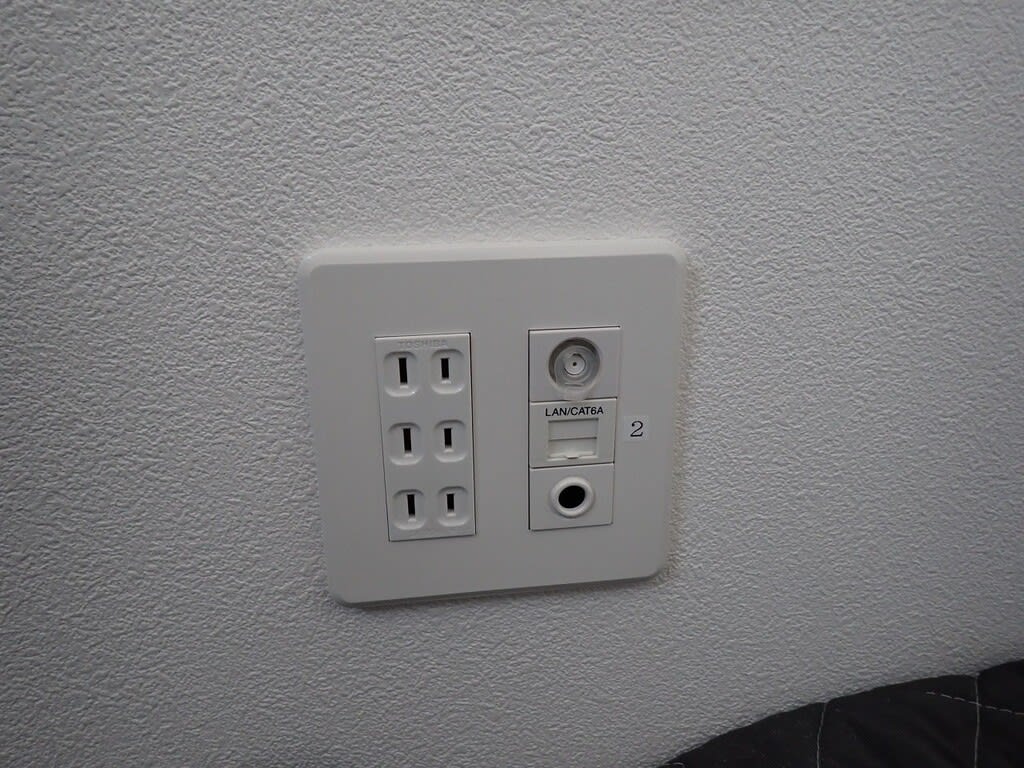

6AのLANジャックです





ここは2番です





ONU側はRJ45プラグに成端します。

プラグや工具はパンドウィット製です。



この黄色の6Aのケーブル、6のケーブルとも今回は富士電線製です。



番号札です





配線加工の失敗や断線が無いかLANチェッカーを使って確認をします。



どちらもOKです。

問題ありませんでした。
