千葉県印西市にLANの配線工事で伺いました。
全部で7か所あり7か所全部にLAN用の配管が敷設済みという事です。
過去1軒の家で7系統引いたことが無かったので驚きました。
終端装置など全てここに集まっているようです。
2階のクローゼット内点検口にCD管が集まっていました。
2階に4系統1階に3系統引くのでまずは2階から始めていきます。
7か所ともこのようになっています。
カテゴリー６のLANケーブルを通していきます
LANコンセントを付けて番号ラベルを貼ります

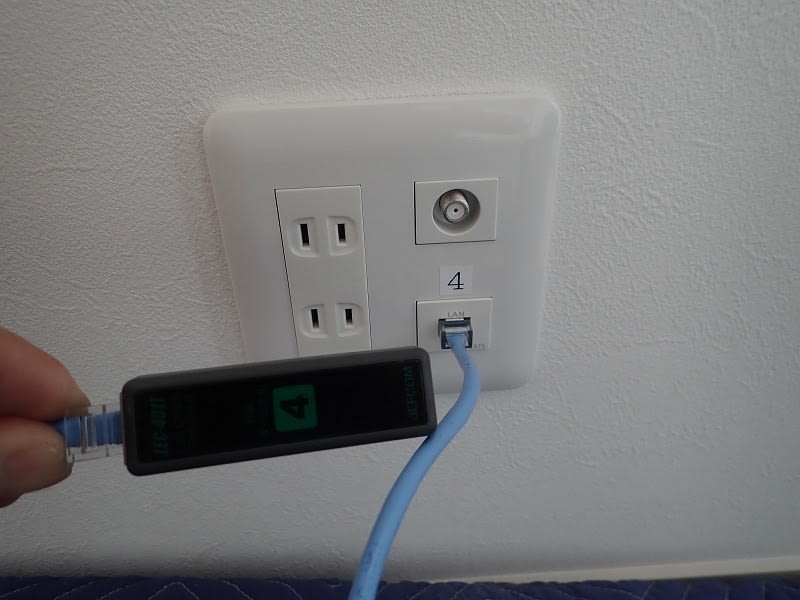

ラベルに合わせて同じ番号の配線チェック用ターミナルを付けていきます
2番には2番のターミナル
ターミナルは4番までしか無いので作業を2階と1階で分けました
ルーター側のケーブルをRJ45プラグに成端します。
プラグはパンドウィット製を使っています。
1～4まで配線をチェックしました。
今回使用したLANケーブルは通信興業製です。
LANコンセントはパナソニック製でプラグや工具はパンドウイット製を使用しました。
ネットで販売されている激安の部材は信頼出来ないので使っていません。
出所不明の激安部材を使って不具合が起きた場合、お客様になんて説明すればいいか分からないですよね。。。。
1階の3系統を引きます。
2階と同じようにこのように配線用チップになっています。
LANコンセントを付けてラベルを貼っていきます。
7本全部引きました。
クローゼット内の点検口なのでそこの作業性は良く無いのですが配管は全て通りやすいように
敷設されていました。配管を敷設する電気屋さんの技量で施工性も大きく変わりますね。
前回行ったLAN工事の物件の電気屋さんはよく分かっていなかったみたいで不慣れなのが良く分かりました。
線名札に番号を書いて行先が分かるようにしてあります。
これらをルーターに挿せば7か所全てで有線LANが使用出来ます。
7本全部問題有りません。
ご依頼頂き誠に有難うございます。
