埼玉県松伏町にアース工事とLAN工事のご依頼で伺いました。

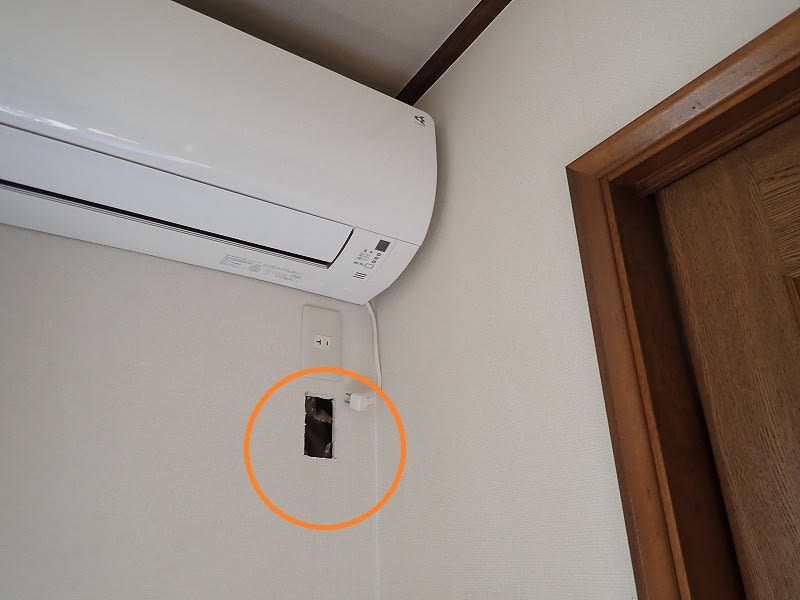

丸印の所にアースターミナルとLANコンセントを設けますがここは2階の部屋です。

LANのルーターは1階なのでアース線と一緒にここまで配管で敷設します。



アース棒を打ちました。

一部分しか見えていませんが結構な深さで入っています。



１本で100Ω程度出ました。これで充分でしょう。

時々エアコン廃材の銅管を10センチくらい埋めて室外機に接続している業者がいますが

それはアースでは有りません。ゴミを室外機に接続しただけです。



こちらがリビング側です。

この裏にLANコンセントを設けます。

LANの仕様はカテゴリー６で行います。



掃き出し窓の下を配管してアースと合流させました。



ボックスから2階へ配管していきます。

ビスを打った箇所はシーリング処理をしています。



2階まで配管できました。





こちらは1階側

ここにLANコンセントを付けます。



カテゴリー６のLANコンセントです



チェック用のターミナルを付けて2階に移動します



2階です。

ここに配線器具を付けます





あまり見ない形ですがLANコンセントとアースターミナルです。

アースはエアコン用という事ではなくパソコンのシステムで使用したいとのことです。



LANチェッカーで誤配線が無いか確認して作業完了となりました。
