埼玉県三郷市LAN配線工事

埼玉県三郷市にLANの配線工事に伺いました。

ADSL最盛期にNTT経由で有線LANの配線工事を頼んだそうですが今回は配線を新しく

リニューアルしたいとのことです。

1階から2階へ2本引きます。

現在のルーター位置です。

窓の横に穴を開けて2本LAN配線が入っています。



屋外配管で用意が無かったのかこのような感じで屋外配管が敷設されています。



室内に2本入って



1本はすぐ近くにLANのジャックが付いています。



もう1本が室内を通って隣の部屋に行っています



解り難いですが天井際をモールで配線しています



部屋の中に入ってここもモール仕上げです



同じようにLANの露出ジャックが付いています。





今回は埋め込みのLANコンセントを使うので既設のLANジャックのそばを開口していきます。



非常に屋外の作業がやりにくい場所なので室内に配線を入れるところから始めました。

同じ穴を利用して新しいLANケーブルをいれました。

カテゴリー６Aの工事で準備もしてきましたがカテゴリー6で構わないという事になりました。



６Aだと既設のモールでは収まらないので6で良かったです。



1か所目です





もう1か所も既設の配線ルートを踏襲します



ここは開口したら柱に干渉するため露出ボックスを付けます



室内側の配線が終わったので屋外側の配線工事です。

距離はそれほど遠いわけでは有りませんが作業がやりにくいです。

既設の工事は（悪い意味で）テキトーな工事でした。



屋外の配管は全てやり直ししました。



ルーター側の部屋に配線出来ました



LANコンセントを付けていきます



チェック用ターミナルを付けておきます

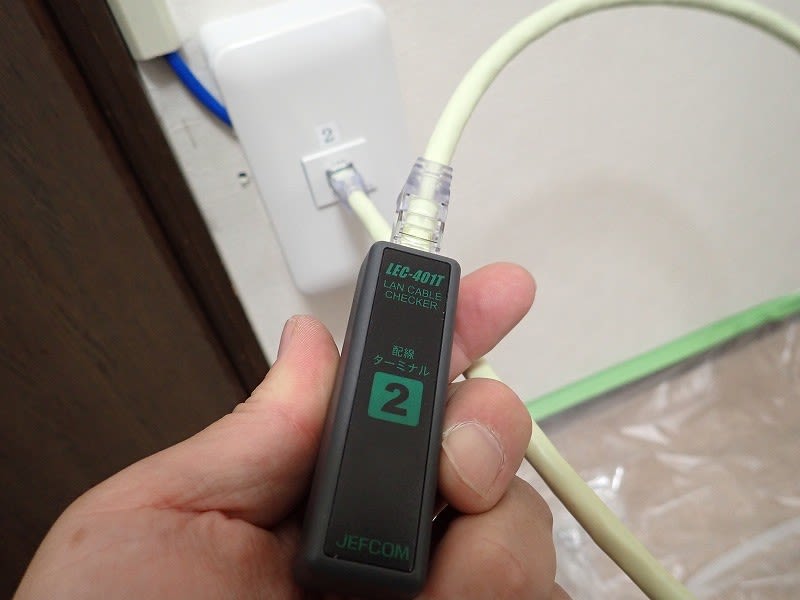

次の部屋もLANコンセントを付けてチェック用ターミナル2を付けました



左側が今回使用したカテゴリー6のLANケーブルで右側の白い方がカテゴリー６AのLANケーブルです。

全く太さが違います。それと介在物が多いので硬くて重いです。

今までカテゴリー6で何とか通った配管は通らないですね。

細径を使用すれば良いのですが細径でもカテゴリー6と同じくらいの太さで6よりも硬いです。



ルーター側にLANコンセント2個を付けました。



チェック用ターミナル1，2両方チェックして完了です



この度は当店にLAN配線工事をご依頼頂き誠に有難うございます。
