千葉県野田市 プリウスPHV充電用コンセント工事

千葉県野田市にプリウスPHVの充電用コンセントの設置工事に伺いました。

配管、配線距離が長く作業に時間が掛かりましたので完成後の後追い写真でご紹介いたします。

丸印の配管が今回設置したPHV充電用コンセントの配管です。もう1本の配管は風呂換気暖房機の配線用のようです。

ボックスの裏が分電盤になります。



分電盤に専用の漏電ブレーカーを付けました



長～い配管距離だったんですが撮った写真だけでは全然伝わりませんね。。



アースを取る為と配線が長いので一旦ここでジョイントしました。

電線は2.６ミリを使用しましたが距離が長いので電圧降下を考えると丁度良いくらいです



アースは既設の浴室換気暖房機のジョイントボックスから取りました

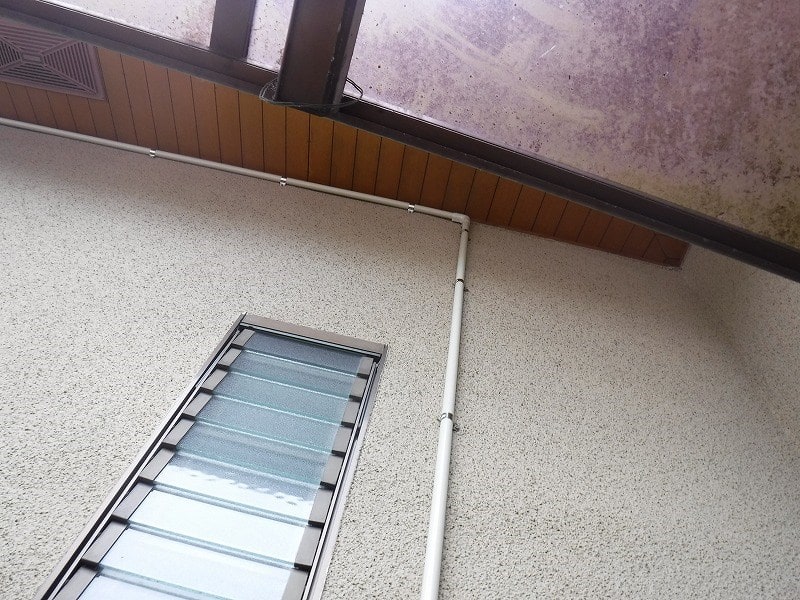

ようやく横引き配管がここで終焉を迎えました

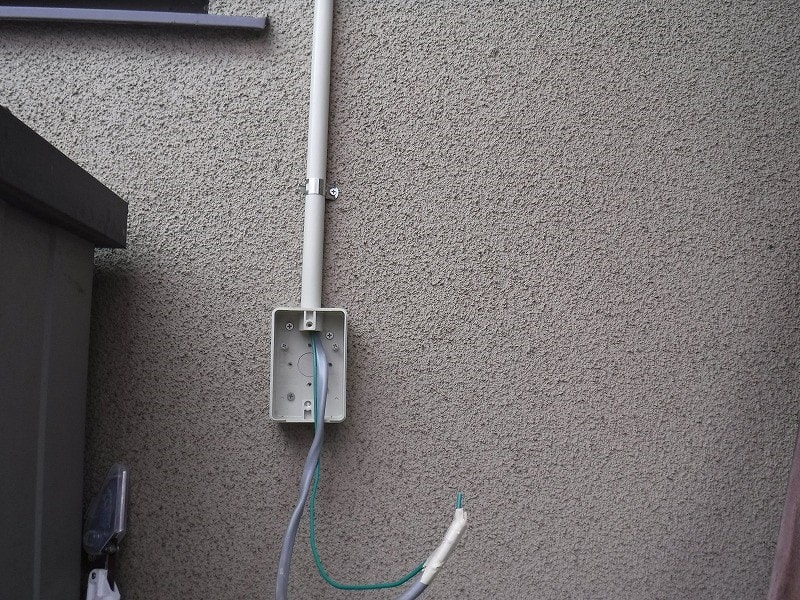

今回は余計な設備は付けず充電用コンセントだけを付けます



コンセントはパナソニック製のWK4322Sを使用しました。

最も市場に出回っているタイプですね。。。。



最後に電圧を確認して作業完了です





この度は当店にプリウスPHV充電用コンセントの設置工事をご依頼頂き誠に有難うございます。

今後とも宜しくお願いいたします。



---
