ホームページからのご依頼で、茨城県取手市にPHV、EV(電気自動車、プラグインハイブリッド車)の
充電コンセント工事にに伺いました。
先日見積もりさせて頂き、工事部材を準備して伺いました。
家の周りを結構な長さを配線するので作業性を考えてケーブルはSV5.5を使用しました。
VVFだと撚りを戻すのが大変です・・・・・
ステンレスサドルでケーブルを固定していきます。
![](https://blogimg.goo.ne.jp/user_image/1b/da/2125e51809d9947e0186d96147629a21.jpg)
一人作業ですから効率よく進めるためには「段取り」に時間を割きます。
![](https://blogimg.goo.ne.jp/user_image/1f/5a/fb3d23ee66f09cbc04cb5fda7c0e98cf.jpg)
この日気温が20℃を超えていて、汗をかきながら配線作業を進めここまで来ました!
充電コンセントはお客様のご希望でカーポートの柱に設置することになりました。
【因みに】
ディーラーの工事屋さんの仕様ではなぜか認められていないそうです・・・・家の壁面に
充電コンセントを設置する場合は「自立ポール型」の選択肢以外無いそうです。う~ん高い!
![](https://blogimg.goo.ne.jp/user_image/37/e0/943e16d52a985399ec68688dfdae9802.jpg)
分電盤にアースが無かったので充電コンセントの近くにアースを打ちました。
1本でも十分だったのですが念のため2本打っておきました・・・・大体110Ωです、良い数値がでてくれました![](https://blogimg.goo.ne.jp/img_emoji/hiyo_en2.gif)
![](https://blogimg.goo.ne.jp/user_image/4b/bb/eb1620d69befb81435d44e91506e93b5.jpg)
充電コンセントの裏側です 今回使用したケーブルは5.5スケアなので棒端子を使用しました。
![](https://blogimg.goo.ne.jp/user_image/4f/96/0382804118d94afd0ba28175247cf673.jpg)
PHV、EVの充電コンセントが付きました![](https://blogimg.goo.ne.jp/img_emoji/m_0204.gif)
![](https://blogimg.goo.ne.jp/user_image/70/a5/d1bbbe7d924ed4e721b1a4005f3cd8d6.jpg)
分電盤廻りを仕上げていきます
BOXで受けて室内はモール配線していきます。
![](https://blogimg.goo.ne.jp/user_image/26/80/4132a191d874ebd93f400ce9deaad1e1.jpg)
現在も既に分岐ブレーカーがはみ出た状態なのですが新たに充電コンセント用のブレーカーが付きます。
![](https://blogimg.goo.ne.jp/user_image/7f/69/60ab6fba375e7a0a0ec3ab34240e5301.jpg)
新たに設置したブレーカー。 感度電流15mAの高速型です。何か充電設備側でトラブルが発生した場合は
このブレーカーが主幹より先にトリッップしてくれるでしょう。
![](https://blogimg.goo.ne.jp/user_image/37/1c/b381ea8c3d43ad93df4f676cf1003b99.jpg)
単三用増設ブレーカーを設置しました
配線作業よりも盤廻りの作業の方が大変でした![](https://blogimg.goo.ne.jp/img_emoji/m_0162.gif)
![](https://blogimg.goo.ne.jp/user_image/58/08/e6ccb498bd57535025077f609ac8abfe.jpg)
作業が終了してお客様に試充電?をしていただく事にしました。(本当は私が見たかった・・)
車は納車したての【プリウスプラグインハイブリッド】です![](https://blogimg.goo.ne.jp/img_emoji/kirakira.gif)
![](https://blogimg.goo.ne.jp/user_image/11/68/1d91d946d4b3152b14b07e2fdd9d1fac.jpg)
入った~~!
![](https://blogimg.goo.ne.jp/user_image/34/25/0f2a208b648631e9787e9cca0170efab.jpg)
ここですネ
![](https://blogimg.goo.ne.jp/user_image/29/1c/ac05843cf6a0ddaf8f8073e6e5356074.jpg)
充電開始
給油のようです・・・・ 給電?
![](https://blogimg.goo.ne.jp/user_image/20/ab/76998c030ac2df61e007bb1f91d482fb.jpg)
これで良いらしいです。
充電の残り時間などは車内のモニターで確認が出来るようです。
![](https://blogimg.goo.ne.jp/user_image/5a/12/a87c635e4e1118252af2f782a852337d.jpg)
無事、完了しました!
この度は当店にPHV、EV充電コンセント工事をご依頼頂き有り難うございます。
今後とも宜しくお願いいたします。
*********************************************************************************

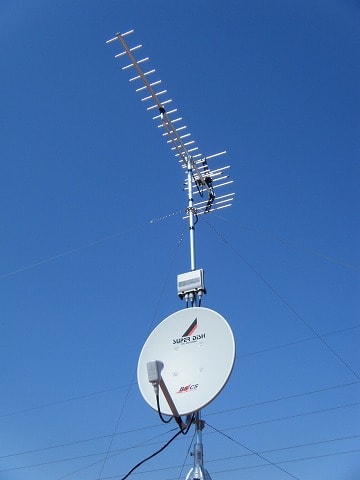

アンテナ工事、EV・PHV充電工事、エアコン工事 、LAN配線工事
