Ikegami HL-79D 一日ひとつ部品を入れ替えよう

2019-11-03 16:59:27 | Weblog
一日ひとつでもいいからPRE AMPの部品を入れ替えることにしました。ひとつならそれ程手間が掛からないしヘマをやる恐れもないでしょう。
ということで今日はRchとBchのC8というコンデンサーを入れ替えました。結論は、何も変わりませんでした。
以下、今日やった事のまとめです。C8は400V/.047 Kと印刷されています。結構高圧が掛かる回路です。


いつものようにCの頭とケースにペンキでマーキングしました。これはRchです。


部品が所狭しと並んでいて短気を起こしそうになりましたが無事取れました。


Bchも取れて入れ替え完了。間違いなくRchに付いていたC8とBchのC8を入れ替えました。


テストで心配なのが作業ミスでPRE AMPから煙が出る事態です。このカメラでは幸い今まで無事でしたが。

どこからも煙が出ないのを見届けてモニター出力を確認。
VIDEO出力は

もうこの絵を見てがっかりすることはありません。

Rchは


Bchは


しかししぶとい犯人です。どこかで平然とした顔で笑っているに違いない!
こうして根気良く部品を入れ替えていくしかありません。

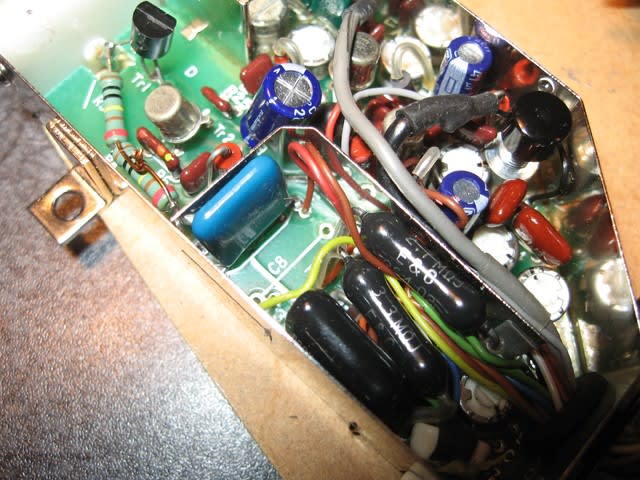

次はC8の隣に住んでいる青い部品を入れ替えてみます。一見コンデンサーみたいですがルーペで見ると104M TDKって、何だ?
