■工事内容:リンナイ レンジフード交換(取り替え)工事 XGR-REC-AP902S(ステンレス) 福岡市早良区百道
福岡 住宅リフォーム会社(西部ガスリビング指定販売店) 博多の建築士三兄弟
![](https://blogimg.goo.ne.jp/user_image/56/c1/d6e4befd6f1967ea8548850a379ae3e2.jpg)
今回は、ノンフィルタ・スリム型レンジフード XGRの 工事の様子をご覧いただきます。
ノンフィルタのレンジフード(スリムタイプ)を、ご検討の方の参考になると思います。
■お客様からのご相談内容: 建築士三兄弟のブログを見て、ご相談をいただきました。
『レンジフードが故障しました。』
『リンナイのXGRに交換しようと考えています。見ていただけますか?』
ご連絡ありがとうございます。 早速、専門診断にお伺いします!
↓住所:福岡市早良区百道 百道タワー マンション
![](https://blogimg.goo.ne.jp/user_image/39/1b/e0959d1ade7373c92425fa838c1be941.jpg)
↓今回 採用したのはリンナイのスリムなレンジフードです。 主要なレンジフードは4タイプ!
![](https://blogimg.goo.ne.jp/user_image/01/1e/99edd3270d4aaec0259bf2a38c79cebe.jpg)
今回は、プレミアムなXGRシリーズを採用しました。

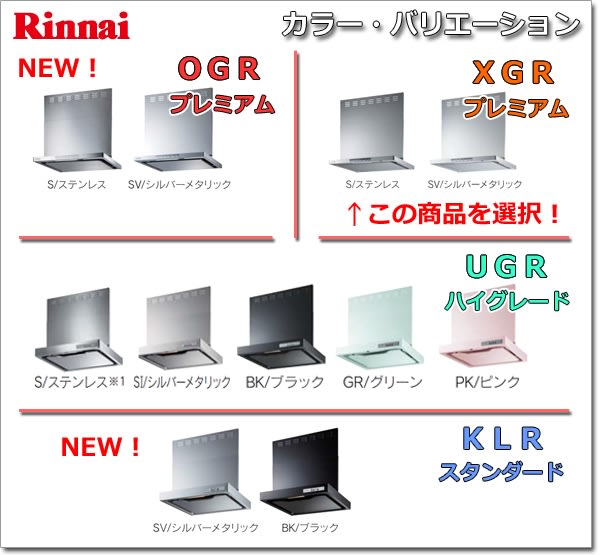

↓リンナイのレンジフードのカラーバリエーションです。
![](https://blogimg.goo.ne.jp/user_image/34/5f/b0ba03e7e89be38a35d2f5572d434e80.jpg)
今回は、XGRのステンレスを採用しました。
光輝くステンレスの表情は、完成写真でご確認ください。 とても魅力的な商品です。
↓XGRの性能 クリーンecoフード(ノンフィルタ・スリム型)
![](https://blogimg.goo.ne.jp/user_image/10/c9/a644a0e6701e49add86710190da0dc8e.jpg)
↓XGRの断面構造 オレンジ色が油のイメージ →ファンの遠心力で油を切り落とします!
![](https://blogimg.goo.ne.jp/user_image/27/05/70f930b082fd03aaa6ccd851c91aa4a1.jpg)
お客様は、XGRがご希望の様です。
商品の説明は、ここまで。
↓早速、お客様のお宅へレンジフード専門診断にお伺いしました。
![](https://blogimg.goo.ne.jp/user_image/2c/7d/5d71781489b42c6e14cfec23ae8dd9cb.jpg)
とてもキレイにお使いですが、モーターの故障で使用できなくなっています。
キッチンを換気できないと、お料理が出来なくなります。
お客様は、大変お困りです。
↓ご希望の商品が設置できるのか、寸法を確認します。 横幅:90cm
![](https://blogimg.goo.ne.jp/user_image/28/9d/80e992fc7d86e023f5dca6af62651134.jpg)
↓高さは、61cmになります。 規定の寸法です。
![](https://blogimg.goo.ne.jp/user_image/5a/fd/e57214fddba0ec8199778cc6ba0f2f28.jpg)
↓吊戸棚の奥行は、一般的な35cmでした。
![](https://blogimg.goo.ne.jp/user_image/56/5e/4aeb7fdd971a1e133e7b794bc4e1658a.jpg)
寸法は、一般的なレンジフードの寸法でした。
リンナイのレンジフードは、全般設置できそうです。
↓タワーマンションの多くは、同時給排気型のレンジフードが採用されています。
![](https://blogimg.goo.ne.jp/user_image/54/af/81c0185281be802d26e0807d2905c5a5.jpg)
オプション商品の同時給排気ユニットは、納期に2週間程度かかります。
早急な工事を進めたいので、工事を2回に分けて行うことでご提案しました。
採用商品は、リンナイ製 XGRシリーズ 90cm幅 ステンレス製
型番:XGR-REC-AP902S メーカー定価213,000円(税抜き)
ご依頼ありがとうございます。
商品をメーカーへ発注します。
↓初回の工事 レンジフードを撤去しました。
![](https://blogimg.goo.ne.jp/user_image/17/85/eb48d56f97c18cc69ee280c9d044e10f.jpg)
撤去後、排気管と給気管が見えてきました。 この配管は、バルコニーの屋外につながっています。
↓本体を壁面へ固定します。 指定の場所に専用ビスを4か所。
![](https://blogimg.goo.ne.jp/user_image/4e/5d/b998c9b17b8615eccca9adf3de0977b1.jpg)
※本体の固定時には、フード部分へ手形が付きやすいので、保護カバーが必要です。
↓初回の工事は、同時給排気ユニットを設置しないので、排気管のみを繋ぎました。
![](https://blogimg.goo.ne.jp/user_image/58/0c/1d15d57363b735c4428bf0ef52056244.jpg)
↓初回の工事が完了しました。 標準のステンレス前幕板を設置しています。
![](https://blogimg.goo.ne.jp/user_image/0d/36/5a815c8a545f60c547095c76a96aa1fe.jpg)
ステンレスの光沢が魅力的です。
初回の工事はここまでです。(これで、とりあえずキッチンを使用することが出来ます。)
同時給排気ユニットの到着を待ちます。
それから、1週間後・・・ ・・・
同時給排気ユニットが到着したので、2回目の工事を開始します!
↓標準の前幕板を取り外します。
![](https://blogimg.goo.ne.jp/user_image/4a/a0/fede61fdc57f34655d622bdaf8039c78.jpg)
↓同時給排気ユニットの「給気の部品です。」 電動密閉式シャッターが内蔵されています。
![](https://blogimg.goo.ne.jp/user_image/67/75/26a13d00c63101a1b65b3011779c71a9.jpg)
↓初回の接続を撤去して、同時給排気ユニットを設置します。
![](https://blogimg.goo.ne.jp/user_image/05/84/30a7a461de9edf6968b0b0188c3f8593.jpg)
↓給気部分のユニットを設置します。 外気が流入する部分です。
![](https://blogimg.goo.ne.jp/user_image/3c/89/33559608dc82bf6a3f2ed55a6fd1772e.jpg)
↓給気ユニットを本体へ固定。
![](https://blogimg.goo.ne.jp/user_image/00/9b/f62f936e4014d7c5b0e501dbb8dd6922.jpg)
↓排気ユニットを排気管へ接続します。 これも、電動密閉式シャッターが内蔵されています。
![](https://blogimg.goo.ne.jp/user_image/70/26/e36d549a677e0071d9235f6b1fff4cbe.jpg)
↓固定中!
![](https://blogimg.goo.ne.jp/user_image/30/19/1bfb43b1bea04d360a5783b1f5635d48.jpg)
↓同時給排気ユニットの設置が完了しました。 右手の四角い穴から給気されます。
![](https://blogimg.goo.ne.jp/user_image/13/80/e71610be8c0c2de3d5c69c839372e135.jpg)
↓電動密閉式シャッターの動作イメージ
![](https://blogimg.goo.ne.jp/user_image/1b/0e/98c37b10418e058badf40671f43f26b3.jpg)
※電源を切っている時には、密閉されているので、強風や台風時に「パタパタするような音」は構造上、鳴りにくくなります。
↓前幕板の裏面 給気口へつなぎます。
![](https://blogimg.goo.ne.jp/user_image/63/28/67f242281ef82a6c9357d0ba5952a391.jpg)
↓同時給排気ユニットの設置できるのは、レンジフード全体で高さ70cmタイプのみです。
カタログをチェック!!
![](https://blogimg.goo.ne.jp/user_image/72/b9/c45c8de61d75c815eb36813b916c2787.jpg)
↓変更後の前幕板が取り付けられました。 形状が変わっているのが、分かりますでしょうか?
![](https://blogimg.goo.ne.jp/user_image/63/0e/d302a83b7e612904f72c8beeaadfe9cb.jpg)
隙間が生じたので、マスキングテープをしてからシリコン材を充填します。
今回は、アルミ調の光沢のあるシリコン材を使用しました。
↓2回目の工事が完了しました! 標準装備で、LED照明になっています。 エコですね♪
![](https://blogimg.goo.ne.jp/user_image/0f/3d/4747591b2ae282654d6e9cc90545d4ae.jpg)
整流板は、ステンレス製ではなく、シルバーの塗装品です。 カタログをチェック!
↓お掃除方法を 再確認!
![](https://blogimg.goo.ne.jp/user_image/5f/db/119bd84e927f0cd0dfcd3253e3cc8a97.jpg)
↓整流板をはずす。
![](https://blogimg.goo.ne.jp/user_image/61/f2/5a9d06c1bad3c7bc6ec6a479a3201f89.png)
↓両手を使って、同時に取り外す。
![](https://blogimg.goo.ne.jp/user_image/2a/c5/67ec4db5a82c5fc008d01ad7b53e9fd7.jpg)
↓整流板を開くと内部の様子がうかがえます。
![](https://blogimg.goo.ne.jp/user_image/4e/7f/fbd1b21f7651b61fe200f04cf29b46e8.jpg)
※整流板を開くと、電気的に自動で運転が停止されます。
↓凹凸が少なくお掃除がし易そうです。
![](https://blogimg.goo.ne.jp/user_image/2c/12/00be244825b401e72a8c2b562852f9cb.jpg)
↓黒い円形状のオイルパックを取りはずします。
![](https://blogimg.goo.ne.jp/user_image/59/bc/0791614b33449dd9a24f3da8ab6bdda7.png)
↓水平にまっすぐ引き出します。
![](https://blogimg.goo.ne.jp/user_image/76/c5/4f26490622137f8bca1984ac3c3ca55f.jpg)
↓こぼさないように注意して・・・
![](https://blogimg.goo.ne.jp/user_image/32/c1/3054a124191437a1850b345d5d173beb.jpg)
↓オイルパックの定期的なお掃除が必要です。
![](https://blogimg.goo.ne.jp/user_image/0f/96/fa0555c1a9df97dd1ecca16a3fb02668.jpg)
↓リンナイ製 XGRシリーズの油回収の仕組み
![](https://blogimg.goo.ne.jp/user_image/1a/ab/57dfcad1d67d4131a2ab0e31b1773f70.jpg)
↓次は、シロッコファンの取り外し方です。 ファンを掴んで、ボタンを押してはずす。
![](https://blogimg.goo.ne.jp/user_image/03/0e/0efc2a8a8024df345f87357937f58dc6.jpg)
↓真っ直ぐに引き下げる。
![](https://blogimg.goo.ne.jp/user_image/7b/92/f59b2b2f17c66173971376c04331038c.jpg)
↓シロッコファンの裏面 全体的に輝くような塗装がされています。
![](https://blogimg.goo.ne.jp/user_image/6b/6e/54ebbf9543ec66d75c5bcfd3f0d6a0c3.jpg)
↓ワンタッチ脱着ファン 拡大写真
![](https://blogimg.goo.ne.jp/user_image/38/c7/071943ae8faf220030e2e6d113652b72.jpg)
↓この輝きは、ハイパークリーン仕上げ
![](https://blogimg.goo.ne.jp/user_image/49/3d/ed135369224205a6621a2785839140df.jpg)
↓省電力な小型のモーターを中心に、円形のボックスがあります。 内部もお掃除できます。
![](https://blogimg.goo.ne.jp/user_image/2c/8f/07b21615accaac884d689741a80c89b0.jpg)
↓お掃除後の復旧方法は! ファンは、カチッと手で感じるまで・・・ オイルパックは、カチッと音が鳴るまで。
![](https://blogimg.goo.ne.jp/user_image/76/99/810eb40ac9dd76f2ed4d4f8d80383d3b.jpg)
↓ツメに注意すると、簡単に元に戻ります。
![](https://blogimg.goo.ne.jp/user_image/60/e1/ecb7126e713682d40f2e5b11d9a77284.jpg)
↓整流板も、左右のストッパーに引っ掛けるだけ。
![](https://blogimg.goo.ne.jp/user_image/37/1b/01ad6ee1bbd143ee9be0c170cf2566eb.jpg)
↓カチッ!
![](https://blogimg.goo.ne.jp/user_image/1f/e1/694b944462ae66a0339a1e7f97cd1e24.jpg)
↓復旧完了!
![](https://blogimg.goo.ne.jp/user_image/74/36/16ca97cbaa10fcabbc340f52dcf0daa8.jpg)
↓お掃除ラクラク♪
![](https://blogimg.goo.ne.jp/user_image/09/30/ae5817ad150348e04edfed1058af76b6.jpg)
↓輝くステンレス
![](https://blogimg.goo.ne.jp/user_image/69/d9/89d2b987cdd4c191eeb72313b0e8712a.jpg)
↓操作パネルもシンプルな構造です。
![](https://blogimg.goo.ne.jp/user_image/4b/34/1ad1093dcb30c37b25796566f696f1b9.jpg)
↓全体像
![](https://blogimg.goo.ne.jp/user_image/10/d5/7dfd27d241e4a3f1656a8c82306a65f6.jpg)
↓拡大写真
![](https://blogimg.goo.ne.jp/user_image/14/bf/187516f4fe117e536a0fcebe3c24d974.jpg)
↓スイッチの配列は・・・
![](https://blogimg.goo.ne.jp/user_image/61/c0/428d2a55f7a682fdfba685601130de6c.jpg)
常時換気は、24時間微弱な換気ができます。
↓運転スイッチの説明
![](https://blogimg.goo.ne.jp/user_image/3b/5a/25362eddbef2a5acc1f29d36f9b75112.png)
↓スリムなフード
![](https://blogimg.goo.ne.jp/user_image/1d/6e/70a57088a33f04f51129a63f03336bea.jpg)
↓キレイな曲線で、精密に作られています。
![](https://blogimg.goo.ne.jp/user_image/78/e7/aaa3dbb3a1113bc1f601dacafbcd3c11.jpg)
↓シャープなフードデザイン
![](https://blogimg.goo.ne.jp/user_image/58/aa/48d8ea32bbe1fdcb2db39365058eafb9.jpg)
↓最後に、もう一枚!
![](https://blogimg.goo.ne.jp/user_image/39/a1/ee125bb5612daf4ef892b1c907bf1940.jpg)
↓今回は、リンナイ製 XGRシリーズ ステンレスを採用しました。
![](https://blogimg.goo.ne.jp/user_image/79/72/aa9b76b9080ab1fb53112e02151422e5.jpg)
↓省エネ性能のご説明
![](https://blogimg.goo.ne.jp/user_image/77/d0/d322d3b7358fab5f52ede4463e660697.jpg)
↓カタログより抜粋
![](https://blogimg.goo.ne.jp/user_image/4a/f3/a02971efdc743df1d4437ca339300643.jpg)
↓頭の良い機能です。
![](https://blogimg.goo.ne.jp/user_image/06/f5/7ed98327c043098352d087261cbaaf95.jpg)
↓メリットは、多数ありそうです。
![](https://blogimg.goo.ne.jp/user_image/2d/97/4cb62503ee3f0d5fbfd06aa12497d706.jpg)
↓ビルトインガスコンロと連動させるのも、賢い使い方!
![](https://blogimg.goo.ne.jp/user_image/19/c8/c0c26d802b7a6c603966fe3c42bff64e.jpg)
rendoのロゴが目印です。
↓プレミアム商品のイメージ写真 ステンレスの表情で統一した デリシアもおススメです!
![](https://blogimg.goo.ne.jp/user_image/6c/c6/c505f13c7d70079be770d629dfd51fec.jpg)
