■工事内容:奥様があきらめていた、難しいレンジフードの交換を行いました。 タカラスタンダード製VUS604AD
福岡 ガス給湯器のメンテナンス会社 (西部ガスリビング指定販売店) 博多の建築士三兄弟
![](https://blogimg.goo.ne.jp/user_image/56/c1/d6e4befd6f1967ea8548850a379ae3e2.jpg)
■今回は、2013年の9月・10月に行った、特殊な3軒のレンジフードの交換工事について
ご報告いたします。
築30年以上の建物のお話です。 ご覧ください。
![00 00](https://blogimg.goo.ne.jp/user_image/40/11/9751be89e80d8c44c25a3cbb15087ec1.jpg)
↓まずは、一軒目から リビング新聞の広告を見てご連絡いただいたお客様。
吊戸棚の家具の中に、換気扇のフードが組み込まれたレンジフードを交換します。
![A01 A01](https://blogimg.goo.ne.jp/user_image/2b/cb/b7cb08f10245d0ac0c489ab3eda9acdb.jpg)
多くのお客様は、システムキッチンを全て注文しないと、レンジフードの交換ができないと
考えがちですが、レンジフード単体での交換が可能です。
↓キッチンの一部になっている家具
![A01_1 A01_1](https://blogimg.goo.ne.jp/user_image/70/14/185ad2dd56eb1bf87e06df55f3044452.jpg)
↓左側の扉を開くと、プロペラファン用の金属製フードが見えてきました。
![A01_2 A01_2](https://blogimg.goo.ne.jp/user_image/33/ed/c7db8fd9633393a7f3eca00bd408efad.jpg)
↓下から覗くと、プロペラファンが見えてきました。
フードの内側には、お掃除ではなかなか取れない油汚れが見えます。
![A01_3 A01_3](https://blogimg.goo.ne.jp/user_image/47/71/3cd0e51f892cfdfd8aac2183a9fdc3b7.jpg)
↓プロペラファンは、きれいにお使いでしたがフードの油汚れが気になります。
![A01_4 A01_4](https://blogimg.goo.ne.jp/user_image/08/c2/09b1db4e2638c642d9d7552b73e91858.jpg)
↓屋外のフードを見てみると、黒い油汚れが滴り落ちていました。
![A01_5 A01_5](https://blogimg.goo.ne.jp/user_image/43/3a/bbb58bb128d7ed7d7e3390aeb2c531f7.jpg)
↓それでは、工事を開始します! まずは、扉を撤去していきます。
![A02 A02](https://blogimg.goo.ne.jp/user_image/1d/bf/7b8995845489a44cbcb0c83de81f9a24.jpg)
↓頑丈に取り付けられていた吊戸棚の大きな骨組みを、丁寧に撤去していきます。
![A02_1 A02_1](https://blogimg.goo.ne.jp/user_image/6d/4d/b7865c0406b8d91e6750408ba0025f79.jpg)

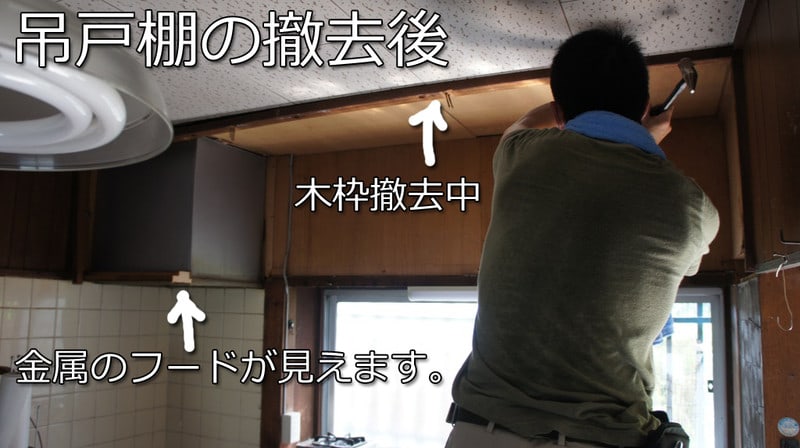

↓一旦、骨組みが撤去できました。
吊戸棚と天井の間の木枠を撤去しています。
骨組みを取り外すと、金属製のフードが見えてきました。
![A03 A03](https://blogimg.goo.ne.jp/user_image/1c/a3/f32e7a2fd8e1b284103194750c43a599.jpg)
↓木枠を取り外すと、吊戸棚の天井材も無くなりました。
![A05 A05](https://blogimg.goo.ne.jp/user_image/15/bf/ca970be1ea47f5749aa1a33e061aa882.jpg)
↓レンジフードの設置前に、壁面の下地材と仕上げ材を設置。
空洞になった天井を埋める目的で、天井の仕上げ材も設置します。
![A06 A06](https://blogimg.goo.ne.jp/user_image/36/6a/30584228c777f807f26d0549455ca694.jpg)
↓吊戸棚まで設置できました。
見えにくいですが、右側の壁面もタイルを撤去してキッチンパネルを貼ります。
![A07 A07](https://blogimg.goo.ne.jp/user_image/52/29/942b64c97a55385f4c6201d300e5a940.jpg)
↓全て完成しました。 レンジフードの整流板が見えます。
照度の高いLED電球に交換したので、以前より明るくなりました。
![A08 A08](https://blogimg.goo.ne.jp/user_image/23/31/f2639ae77d14f8b5bd174699efe847f4.jpg)
↓壁も天井も設備もホワイトで統一したので、清潔感があります。
実際、キッチンがとても明るくなりました。 心地よい感じです。
![A09 A09](https://blogimg.goo.ne.jp/user_image/46/5b/b4c17488f95cf932e795ba61e155cb4b.jpg)
↓浮き上がって割れていたタイルを撤去して、キッチンパネルを貼りました。
お掃除も楽になりそうです。
![A10 A10](https://blogimg.goo.ne.jp/user_image/3b/be/f0c62c3b109d94738c8239795c6e40c9.jpg)
↓扉のスライド蝶番も、しっかりと調整していきます。
扉は、メーカーからの納品の段階でもバラバラに感じることがあります。
![A11 A11](https://blogimg.goo.ne.jp/user_image/76/15/4d92925538275b60e337f5f82e386036.jpg)
↓屋外のフードもきれいになりました。
![A12 A12](https://blogimg.goo.ne.jp/user_image/4c/1c/f574034bb3b19f5492e98ec45d29ef18.jpg)
■これで、家具一体型のレンジフードの交換工事は完了です。
↓次は、二軒目のご紹介。 以前、キッチンリフォームをしたお客様からのご紹介でした。
ターボファンという、換気能力が低く、お掃除やメンテナンスがし難い
レンジフードからの交換です。 今回も、シロッコファンのレンジフードを採用しています。
![B01_2 B01_2](https://blogimg.goo.ne.jp/user_image/76/04/ac4db83c660b98771bc417cbc035e51f.jpg)
↓このレンジフードの問題点は、ターボファンというレンジフードにあります。
とにかく排気能力が低いレンジフードなのです。
![B02 B02](https://blogimg.goo.ne.jp/user_image/1b/31/0585c0e07815ed06a183bfd049f4fc00.jpg)
↓なので、上部の吊戸棚も撤去して、おススメのシロッコファンに交換します。
![B03 B03](https://blogimg.goo.ne.jp/user_image/37/22/8cfd9a55a8be8d3367f85ecbd77a7e2c.jpg)
レンジフードが故障していたので、焼き魚をすると煙で大変なことになっていたそうです。
↓ターボファンの中身は単純な構造で、金属の箱の中心にファンが設置してあり、
外壁側に幅30cm高さ10cmの穴が開いています。 箱の中は、油まみれなのです。
![B04 B04](https://blogimg.goo.ne.jp/user_image/02/b0/bf8f751486a7f011bbaaaca0641020cf.jpg)
↓屋外のフードも油汚れが見られました。
フィルターの無い構造なので、どうしようもない。
![B05 B05](https://blogimg.goo.ne.jp/user_image/11/25/2aeecdb1ee2a45018192052e0a076273.jpg)
↓レンジフードの吸引力が悪いと、キッチンの周囲まで悪影響が出ます。
吊戸棚の上や、配線が油まみれでした。 何とか解決したい!!
![B06 B06](https://blogimg.goo.ne.jp/user_image/30/65/bd2f6deef819bb31946b926734c5c892.jpg)
↓以前、給湯器を交換した時に配線のようですが、アルミサッシの脇から電線が3本も露出していました。 これも何とかしたい!
![B06_1 B06_1](https://blogimg.goo.ne.jp/user_image/60/2e/2ae5be18687a02fe2b9695c38df01c14.jpg)
↓キッチンの手元灯は、古くなったのいるので使っていないとのことでした。
少し汚れが目立ちます。
![B07 B07](https://blogimg.goo.ne.jp/user_image/4a/cd/5472f23fadee69bed0b7bfdc21b310f5.jpg)
↓下から写真を撮ると、手元灯の内側が油まみれでした。
![B08 B08](https://blogimg.goo.ne.jp/user_image/46/46/45f5b667587263cc2ac0486b10110a90.jpg)
↓先ほどの3本の配線のひとつに使わせていたコンセントも油まみれでした。
これも、キレイにしたいです。
![B09 B09](https://blogimg.goo.ne.jp/user_image/1b/14/cd4ef4f2c6616f838db5a65c867be711.jpg)
↓ここからは、工事の様子です。 張り切って工事を始めたので、写真を撮り忘れていました。
工事開始から、1時間後の様子です。 コア抜きは、職人さんにお願いして開けてもらいました。
![B10 B10](https://blogimg.goo.ne.jp/user_image/37/88/88258515caea1d6aca1d75131fce3434.jpg)
いつもですが、見えないところの油汚れは、頑張ってゴシゴシとキレイに落とします。
↓お掃除のあとに、レンジフードを設置します。
![B11 B11](https://blogimg.goo.ne.jp/user_image/53/e3/64b8691291ecabf060bbbb6a5d21105a.jpg)
↓レンジフードの排気管は、外部にあるベンドキャップに確実に接続します。
![B12 B12](https://blogimg.goo.ne.jp/user_image/1c/9f/5e6624c11574dda02b09c59842c59a95.jpg)
↓次は、吊戸棚の設置です。 電気の配線も考えながら設置します。
![B13 B13](https://blogimg.goo.ne.jp/user_image/50/69/8ef0371954df19b7efa4f87959faaf8b.jpg)
↓今回採用したのは、20Wの蛍光管を使用した照明です。 最近の照明は、とてもスリムです。
![B14 B14](https://blogimg.goo.ne.jp/user_image/10/c3/3a94b34e9c94a27037fa0245b067a780.jpg)
↓全体的に完成しました。
![B15 B15](https://blogimg.goo.ne.jp/user_image/0f/df/0dabde9a56e9904c946bcc30503eebcd.jpg)
↓今回、交換をしたのは、レンジフード・吊戸棚・ステンレス製の水切棚・手元灯・電源キャップです。
![B16 B16](https://blogimg.goo.ne.jp/user_image/10/c7/fcf2ce6df5a5dc7fc444cb3aa121dc50.jpg)
↓照明や、電源キャップなどを交換すると、すごくキレイに見えます。
![B17 B17](https://blogimg.goo.ne.jp/user_image/2c/b3/c4d216d87aa3ce2083e47142da0a5af2.jpg)
↓スリムになった照明です。 単品での交換でもキッチンが明るくなると思います。
![B18 B18](https://blogimg.goo.ne.jp/user_image/0f/5d/1a07457c76e9ab98beaeeb0d3252969f.jpg)
↓屋外の排気部分であるベンドキャップもキレイに設置できました。
![B19 B19](https://blogimg.goo.ne.jp/user_image/21/b6/2caf4caac6247ecea904c256bb13f901.jpg)
↓交換により露出してしまった壁や天井もキッチンパネルでキレイになりました。
![B21 B21](https://blogimg.goo.ne.jp/user_image/24/08/809ce912fdfeb9b1e69794c396ba60b1.jpg)
■これで、分割できない吊戸棚Aの工事は完了です。
お客様には、大変お喜びいただけました。
最小限の予算で、最大限の効果が得られたと思います。
↓次は、三軒目のご紹介です。 お隣のお客様からのご紹介で、工事を行うことになりました。
二軒目のキッチンとは、対称の配置になっています。
![C01 C01](https://blogimg.goo.ne.jp/user_image/10/2e/68f0e26d3ab0876a3d65fc60dc8b55c5.jpg)
二軒目のお客様と、工事内容は同じです。
扉の取手の交換や、キッチン天井の照明についての写真も追加しました。
ご覧ください。
↓取手は、外れたり腐食していました。
レンジフードは、数十年大切に使われていたので作動していました。 吸引力は弱く感じました。
![C02 C02](https://blogimg.goo.ne.jp/user_image/59/fc/c12deaceb869c063af361bd3c0e062c1.jpg)
↓奥様から、残す吊戸棚の取手も交換してほしい、という要望をいただきましたので
最適な新しい取手を探しました。
![C03 C03](https://blogimg.goo.ne.jp/user_image/01/3f/2380b0938a423395ce85a68aa4e6b310.jpg)
↓レンジフードの電源は、露出して油汚れの温床になっていました。 コンセントも黄色く変色。
![C04 C04](https://blogimg.goo.ne.jp/user_image/52/de/dd0f38a99f2196dfe3e36988dc445d80.jpg)
↓手元照明は、金属部分の腐食と、油汚れが進行していました。
![C05 C05](https://blogimg.goo.ne.jp/user_image/3f/7f/a1354641a4b3d6b668442e05015847f1.jpg)
↓手元灯に向かう電線のモールが見えています。
配線は、最小限の露出に抑えたいと思います。
![C06 C06](https://blogimg.goo.ne.jp/user_image/32/89/bd024a670076a0d7ef47717538cef6e7.jpg)
↓吊戸棚を取り外し、天井の一部にキッチンパネルを貼りました。
![C07 C07](https://blogimg.goo.ne.jp/user_image/49/b9/ef5eaaf8505043ef23e5f127a2ff8418.jpg)
↓レンジフードの設置に備えて、新しい穴あけと、古い穴の塞ぎを同時に進めます。
![C08 C08](https://blogimg.goo.ne.jp/user_image/29/80/332d0fadba645ecf58ab997a030cad22.jpg)
↓レンジフードの設置ができました。 古いコンセントを撤去します。
![C09 C09](https://blogimg.goo.ne.jp/user_image/02/09/fefaa28be3a7ffdf8899f7d52cb5757f.jpg)
↓レンジ周りの隙間には、油汚れが溜まりやすいようです。
![C10 C10](https://blogimg.goo.ne.jp/user_image/50/60/2666092b8f838ff8e72cd004359d0404.jpg)
↓配線の露出を最低限にするために、準備を進めます。
![C11 C11](https://blogimg.goo.ne.jp/user_image/52/af/2b3217d0aed0cd40e58c72c4c112cb5b.jpg)
↓レンジフードと手元灯に向けた配線ができました。
流し台でジューサーなども使えるように、コンセントは残しています。
![C12 C12](https://blogimg.goo.ne.jp/user_image/54/63/bc8c5e9576488f36f685858fe2e63473.jpg)
↓円形のキャップをして、きれいにお化粧しました。
![C13 C13](https://blogimg.goo.ne.jp/user_image/4c/2b/97ce18cb99ea7e9eb27710f445abe777.jpg)
↓新しいレンジフードが設置できました。
![C14 C14](https://blogimg.goo.ne.jp/user_image/29/77/d87b9957ad651f1fa48f3d4c87edd469.jpg)
↓次に、吊戸棚を設置して、隙間のシーリング材を充填していきます。
紫に見えるのは、マスキングテープです。
![C15 C15](https://blogimg.goo.ne.jp/user_image/21/8a/005ef5feafac8a26a23747d3c7bf7e5d.jpg)
↓屋外の排気部分のベンドキャップも設置完了しました。
![C16 C16](https://blogimg.goo.ne.jp/user_image/71/79/0bed455be64c27bd4f617b1da4f44b32.jpg)
↓古い排気フードに外側から蓋をしています。
![C17 C17](https://blogimg.goo.ne.jp/user_image/72/d2/7f7b3ecefcd6d9b6928afabfe67ad26e.jpg)
↓完成しました。 ステンレス製の水切棚も2段設置して、収納力を上げています。
![C18 C18](https://blogimg.goo.ne.jp/user_image/77/8f/69b8fb2ac97110183d1f58e99cb680b4.jpg)
↓奥様のご要望だった、キッチン天井照明のLED化を行います。
以前は四角の照明が設置してありました。 (写真を撮り忘れました。)
![C19 C19](https://blogimg.goo.ne.jp/user_image/0e/da/fc1212bb57ee29897f63a9aff0cfa6c4.jpg)
↓照明の差込口を新設しました。 ここに新しい照明を引っ掛けます。
![C20 C20](https://blogimg.goo.ne.jp/user_image/6f/cc/4888a70b925818ed5fa6f3ac80c5031d.jpg)
↓リモコンでも操作できるLEDのシーリングライトを設置しました。
![C21 C21](https://blogimg.goo.ne.jp/user_image/7d/b6/e6d568f69192d3e13662fcf326cdfae6.jpg)
予算を抑えるために、右側の吊戸棚は残しました。
交換したステンレス製の取手もキレイに輝いています。
■これで、分割できない吊戸棚Bの工事は完了です。
計画の参考になりましたでしょうか?
システムキッチンの全てを交換しなくても、一部の交換でキッチンは若返ります。
あなたも諦めずに、トライクルハウスまでご相談ください。
ご予算に合わせた最適のご提案をいたします。
また、システムキッチンの全てを交換するリフォームのご提案もいたします。
まだまだ知りたいことがある方は、住宅設備アドバイザーの無料診断にお申し込みください。
建築士・水道・電気・ガスの国家資格を持ち、大工の修行経験を持つ私たちだから
できる、良質な仕事があります。
私たちは、キッチンで頑張るあなたのために、豊かな食卓づくりをサポートいたします。
