この建物の構造を見てみましょう。
変な筋交いと思ったら、交差部に金物が仕組んでました。

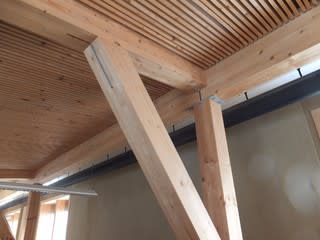

この方づえを見てわかるようにフラットな金物を入れて、
ドリフトピンで留めています。
仕口・継手は全て金物で納めています。シンプルな軸組ですね。
ヨーロッパの最近の木造建物は壁式構造が多いと聞きます。
ヨーロッパの古い家は柱梁の軸組構造が多いのですが、
このような構造は日本人にとっては親しみやすいですね。
吹き抜けのキャットウォークの支えの横木を釣木で支えています。
これはBAUの会場で見た雄雌の金物を使っているのでしょう。
新社屋は南面に採光・採熱の為の大きなガラス面をもっています。
ピロティーの奥に玄関があり、内側から見えた大きな窓がその上にあります。
開口部の構成 トリプルガラス 高性能パッシブハウス仕様でしょう。
右側にウッドファイバーに塗り壁のサンプルがあります。外壁の仕上げです。
簡単な構成ですが、雨が少ないから出来るのかな？
板貼りの外壁の例です。物置小屋がそうでした。
黒いのが防水紙、通気胴縁があります。
西方設計の新築の自邸の外壁と同じです。
外壁の内部構成の展示です。下が室内側。配管スペースが確保されてます。
15ミリの石膏ボード、20ミリの配管スペース、100ミリのウッドファイバー
防湿シート、24ミリの面材、240ミリのセルローズファイバー
35ミリの木質面材、30ミリの通気層、外壁となっています。
これがパッシブハウス基準をクリアーする構成なのでしょう。
エントランス、玄関から外部ピロティーを見ています。
シンプルな構成、解放的なデザイン。でも高性能です。
一階から二階にあがります。ウッディなデザイン階段。
2階ホールからの見上げ、解放的なガラスの外壁です。
でも、バリバリ高断熱仕様。照明は和のデザインです。
ほんとシンプルですね。天井はマッシブホルツスラブ、木の厚板です。
この建物の構造は、柱・梁の軸組とマッシブホルツを組み合わせた構成。
白壁にレリーフみたいにして、樹皮を張り付けていました。
壁の厚さがわかりますね。断熱材の厚さです。
右のスパイラルダクトは空調でしょう。
窓越しに旧社屋が見えます。
今日の研修先 パッシブハウスを建築する工務店です。
Lebenstraum Holz社(レイベンスラウム・ホルツ社) 木の生息地という意味
文字通り木構造で、パッシブ認定住宅を手掛けています。
https://www.lebensraumholz.de/
手前が新社屋・奥が旧社屋です。
本社の前に工場があります。施工部隊は別会社としているようです。
工場兼資材置き場、奥にも工場があります。工務店にしては規模がでかい。
物置小屋のシンプルな構成が目につきました。
外装の板はデザイン要素が強く、下に強力な防水シートを用いてます。
先ずは新社屋の見学です。全てにおいて、ドイツの合理性が発揮されてます。
朝早く起きて、ホテル・ツル・ポルト・ルーアドルフの本館食堂に向かいます。
外観もカントリースタイル、バイエルン風デザインです。
家族経営ということですが、かなり大規模ですね。
朝食はビュッフェ式、ハムが美味しい。
朝食用レストランはこんな感じ(ガイド写真)。カントリースタイルです。
さて、出発です。ルーアドルフの街には、綺麗で可愛い建物がたくさんありました。
大きな三角屋根で軒先を大きくとっています。
小屋裏利用の三階建で、大きく伸びた軒は母屋で支えています。
日本の小屋組みと同じですね。
小さな街の教会です。
屋根には必ず煙突があって、童話の世界に入り込んだみたいです。
木造の物置は、日本の稲小屋スタイルとそっくりです。
街の建物のデザインが統一されています。ちょっと大きな三角屋根、学校でしょうか。
ルーアドルフの街を抜けて、今日の研修地バードアイブリングに向かいます。
はじめにパッシブハウスを建築している、工務店を訪ねます。
ホテル・ツル・ポルト・ルーアドルフでの夕食紹介
蝋燭は暖かい光…安らぎますね。
ミニコースとなっており、先ずはスープです。
次はサラダ ドイツも南になるとオーストリア風に洗練されてます。
メインデッシュでしょうか。パスタとお肉…ちょっと物足りない(^o^)
ワインが追加、デザートも出て来ました。
ここで疲れてたり、風邪気味の人は部屋に戻りましたが…
飲み足りない元気なおじさん達は、夜遅くまで宴会でした。
私も部屋に帰ってのんびりと…おやすみなさい (-_-)zzz
ホテルのレストランに集合。照明は暗めテーブルにロウソクが灯ってます。
アテンダー小室大輔氏からこれからの説明…さあ飲むぞ～
ビールが配られました…写真はホテルの案内から転用
グラスにはホテルのマークが入ってますが、下の方にメーカーのマークも…
http://www.auerbraeu.de/default.aspx ご当地ビールです。
乾杯の挨拶は、金子一弘 金子建築工業㈱代表取締役です。
新住協随一のドイツ・オーストラリア通で何度もこの地を訪れています。
住宅展示場からゼロエミッション地区の見学と
長いドイツでの2日目の研修が終わって3泊目の宿は…
更に南下してローゼンハイム近郊 ホテル・ツル・ポルト・ルーアドルフです。
オーストリアとの国境近く、時刻は夕方6時頃 もうすっかり暗くなってます。
フロントで部屋の鍵を渡されました。ホテルのスタッフは民族衣装ですね。
キリストの像がありますが、修道院ではありません。
今日はひとり部屋 ヽ(^o^)丿本館とは別棟で、かわいい部屋です。
トイレはシャワールームと一緒。バスタブなしです。
★★★ホテルだそうで、今夜は快適に過ごせそうです。
では、お楽しみの3日目の晩餐会 (^O^) へ行きましょう。
建設中の建物に入ります。
外壁は 板張りです。
換気システムの図面みたいですね。
集合住宅ですが、個別の換気システムを用いているようです。
換気の熱交換器です。
給排水管の設置状況
電気のコンセント、スイッチの配線ですね。
さてこれでゼロエミッション地区とはお別れです。
案内ありがとうございました m(_ _)m
建物内部に貼られていたプレゼンボード。
パネル構法で造られているのがわかります。
標準化された部材での平面プランのバリエーションです。
８階建てはエレベーターが必要ですが、４階建てまでは外階段みたいです。
建物の実物もありました。入居しています。
鉄骨でも、コンクリートでもなく、最先端が木造なんてびっくりですね。
