事前情報では最近他県の整備工場でクラッチをオーバーホールをしたらしく、その時にインプットシャフトのガタが大きいので早めに修理をしたほうがいい…という指摘を受けていたそうです。
実際に引取時に発進から2速、3速、4速あたりまでガラガラと大きな音がしており5速6速になると異音は消える…といった感じ。
とりあえずミッションを降ろして、原因を探りつつ必要部品の洗い出しをする事に…
まずはミッションオイルを抜いてみると…
画像だと分かりにくいと思いますが鉄粉が大量に出ております…
ドレンのマグネットにはこんな感じ…
ミッション降ろしてインプットシャフトを確認すると聞いていた通りガタガタ…
ミッションを立てて分解の準備に入ります…
リヤケースからはオイルが漏れているようですが…
よく見ると一度修理をした形跡がありました。
通常、リヤケースはシートガスケットでシールされているんですが、ボンドが塗られているのでどこかで一度ケースを外しているということ…
ただ、修理の形跡はあるもののやたらとオイリーなのでキレイに掃除してよーく調べてみると…
コレ…
分かります？
ここにクラックが…
当り面まで達しているので恐らくダメでしょう…
オイル漏れの原因も恐らくこのせいでしょう。
で、更に分解…
メインケースを取り外して…
ギヤ類や見える範囲のシンクロは問題なさそうだけど、やたらと鉄粉が多い…
ベアリングを抜き取りメイン、カウンターシャフトの取り外し…
で、メインシャフトとカウンターシャフトを抜いたら異音の原因が判明…
メインシャフトの先端部がゴリゴリに削れてる…
当然、そこに入るニードルも…
インプットシャフト側のオイルノズルも折れちゃってます…
更に5-6速のシンクロハブも破損。(そりゃあ、こんだけガタがあれば折れるよな…)
折れた破片…
インプットシャフトも抜き取り…
クラッチハウジングは洗浄…
大量の鉄粉…
鉄粉が多いのでオイルポンプも点検する為に分解すると、案の定キズだらけでした。
爪で引っかかるキズがこれだけ入っているのでポンプも交換ですね…
あらかた部品の洗い出しも完了…
交換する部品としてはメインシャフト、インプットシャフト、5-6速のシンクロユニット、フロントカバー(オイルポンプ)、各ベアリングにクラックの入ったリヤカバーといった感じ…
プレスで各ギヤ類を抜き取っていきます…
全てのギヤを抜いてメインシャフト単体に…
新品のメインシャフト…
比較…
新品…
削れたシャフト…
インプットシャフトも交換します…
右が新品のインプットシャフト…
ベアリングやリテーナを組み付けていきます…
新品のベアリングを圧入してスナップリングの選定…
1番しっくりくるサイズを選択。
更にリテーナを圧入…というか焼き嵌め。
バーナーでイイ温度まで熱します。
こういう時にサーモグラフィが役に立つ…
全体的に温まっているかが視覚的に判断できます。
で、取り付け…
100℃くらいまで温めればスコンと入ります。
次にメインシャフトに各ギヤ類を取り付けていきます…
ハブを圧入…
これも軽く温めておけば楽に入ります…
5-6速の折れたシンクロハブは当然、ナイザー、リング、コーンも交換します。
6速側のシンクロが落ちないように脱落防止をして、メインシャフトの組み付けも完了…
インプットシャフトにニードルを入れて…
新品のニードルとリテーナ
クラッチハウジングに圧入…

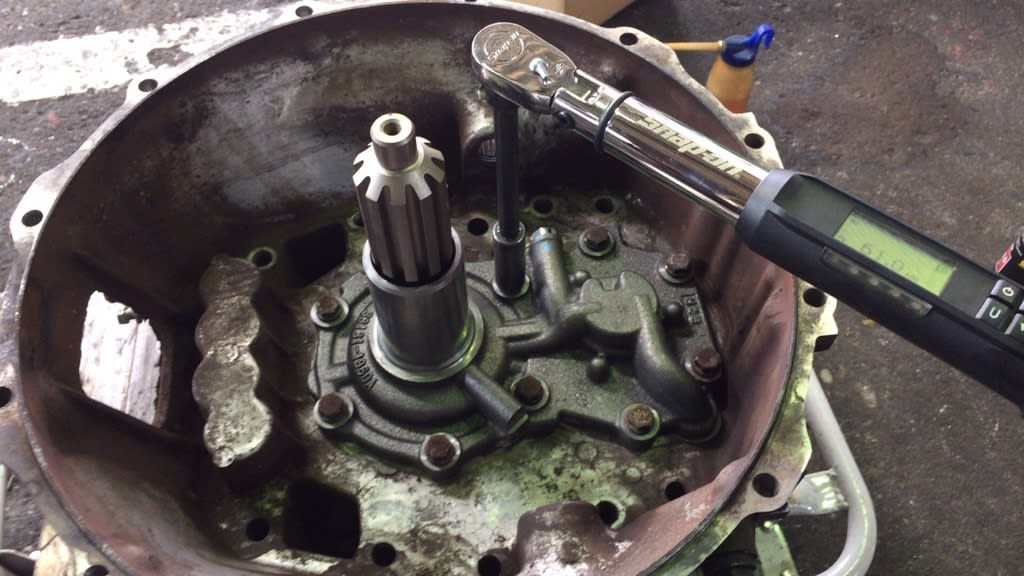

フロントカバーの取り付け…

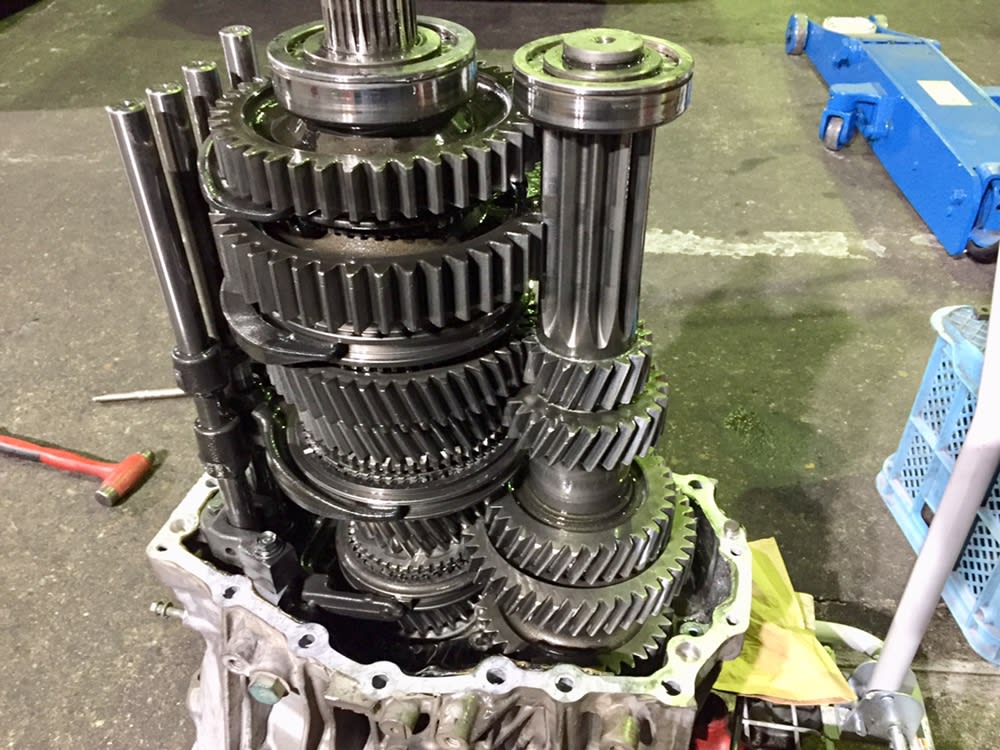

インプットシャフトの取り付けが終わったらメインシャフトの組み付け…
当り面をキレイにして…
ハウジングの取り付け…
ベアリング類を入れて…
リヤケースは新品…
リヤケースは新品…
フランジのオイルシールも交換して…
ロックナットも締め付けてカシメて…
ミッションを立てての作業は完了…
ミッションを立てての作業は完了…
ホイストとガッチャで横向きにします。
ところで何でチェーンブロックのこと『ガッチャ』って言うんでしょうね…笑
シフトコントロール系統を組み付けて…
クラッチハウジング内のロッドやフォーク類も組み付けて…
各部にグリスアップしたら…
ミッションオイルを入れます。
これでミッションのO/H作業は完了。
これでミッションのO/H作業は完了。
車載して…
エンジンを始動してギヤを入れ、しばらく回して再度オイルの量を確認したら…
後は試運転をして異音が消えた事を確認して完了。
余ったメンドラはクラッチ交換時のアライナーツールとして生まれ変わって頂きました。
カットして…
ナットを溶接…
車種専用のクラッチアライナーの完成…
