IC-PW1

で、MRF150pp(2個)で150W時のIMD3が気になったので、TS950SDX US版 in-depth(日本だと徹底解説書)を探してみた。
落ちてました。

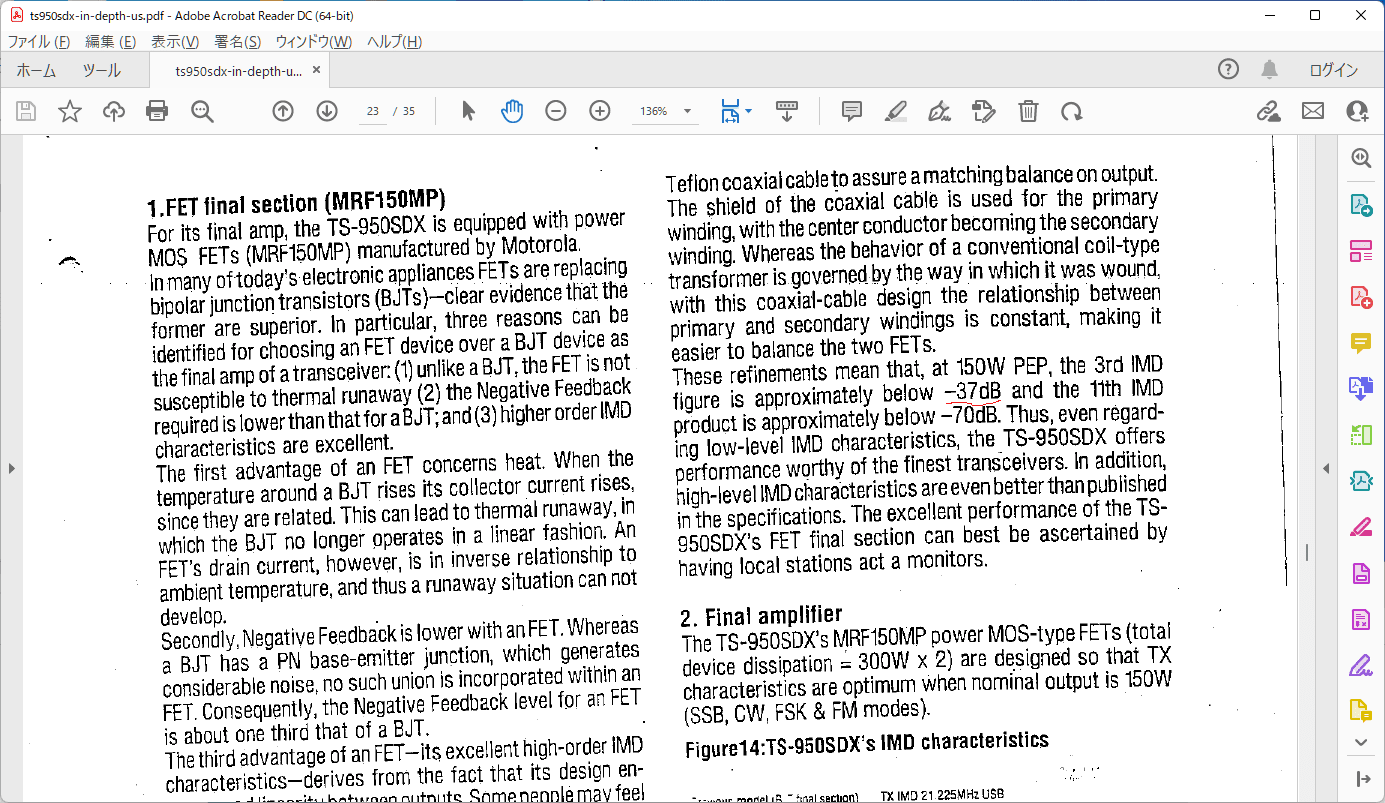

以下、該当部分掲載。
150Wで-37dBと有る。
で、IC-PW1は、MRF150pp(150W)*8で、1200Wだと勝手に思い込んでた訳。
実際には、MRF150pp(300W)*4で、1200Wなので、う～むとなってる。
JRL-3000Fは偉大だなぁ。
球機でも、ハイボルト機だと、IMD3 -40dBとか普通に出るし。

IC-PW1

IC-PW2では無く、IC-PW1のお話。
何気なく、IC-PW1のサービスマニュアルを見ていたのだが、MRF150pp x 4（合計1200W出力）で電力合成を行っていた。
で、MRF150ppで、300Wを出しているのであるが、これ、IMD3も30dBそこそこで、定格ギリギリなんじゃ・・・。
MAXのPDが300Wなので、50%は熱になってるとすると本当にギリギリ。
IMD3は定格の1200wで使うと32dB。50MHzのリニアキットと変わらん値（苦笑）。
MRF150ppを最初に使ったのは、TS-950SDXであるが、当然国内では100Wの余裕、海外でも150W。
ICOMって、こんな設計するん？
設計が上手いと言えばそうなんだが。
中古でも、IC-PW1はう～ん。

(600wで使うのなら、IMD3も-39dB位になるハズで、かなり良いと思います)
IC-PW2をよく観察しておかないと危ないな。

IC-PW2

入力は、3000W行く?と聞いたら、出力は1Kwです、と返って来た、そりゃ言えないわ。 コンテストで、SO2RはSingle Operator two radiosのこと（余り勘違いしない様に、Hi）。 今の所、1KW 連続仕様です。筐体の容積がPW1に比べて随分小さい。3次IMDはどうなのか、出てきてからのお楽しみ。
