今回は
主砲回転モーターの取り付けです。
![](https://blogimg.goo.ne.jp/user_image/15/a4/1307a1817380fa68268136353ec383c5.jpg?1561777498)
この主砲回転モーターを
取り付ける工程で終わりかと
思いましたが
もう一つ工程を行います。

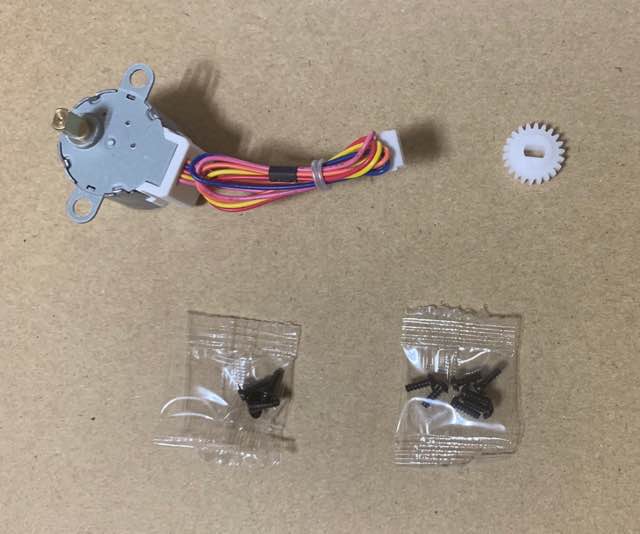

![](https://blogimg.goo.ne.jp/user_image/0c/ee/1b17da182744933ff7206109dc6f4c55.jpg?1561777501)
もう一つの工程は
第18号で製作した
『ロケットアンカーギアボックス』を
甲板に組み込みます。

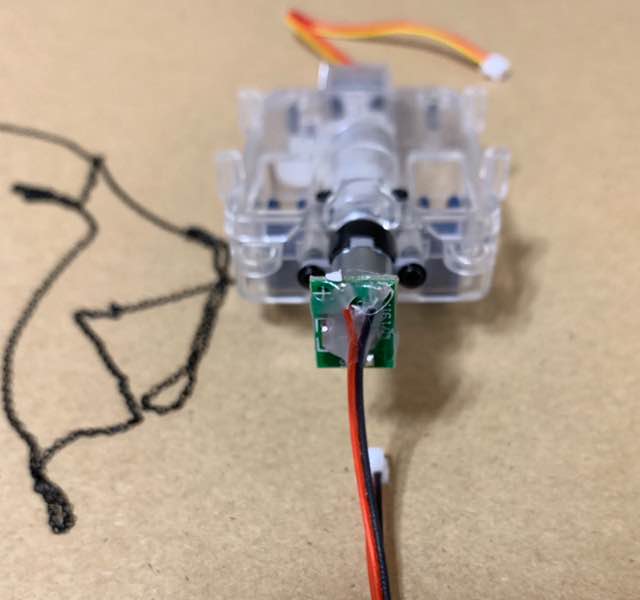

![](https://blogimg.goo.ne.jp/user_image/2a/1a/619fc39e4fa894a08917ffcf5ac83ffe.jpg?1561779447)
主砲回転モーターと
ロケットアンカーギアボックスを取り付けるので
慎重に作業していきます。
STEP1
モーターの取り付け
モーターにギアをはめ込みます。
![](https://blogimg.goo.ne.jp/user_image/1f/ba/6bf2dee9e843be1c32f2cb18c0f7cb36.jpg?1561777505)
甲板にギア付きモーターをはめ込みます。
ギアは固定していないので
モーターから外れないようにして
はめ込みます。
![](https://blogimg.goo.ne.jp/user_image/4c/ff/0b83be8e40df0888db26a29205429465.jpg?1561777509)
主砲がまっすぐ向いて
ギア同士が噛み合ってるか
確認します。
![](https://blogimg.goo.ne.jp/user_image/3c/36/6f31c37171edff05129219de3cadb301.jpg?1561777512)

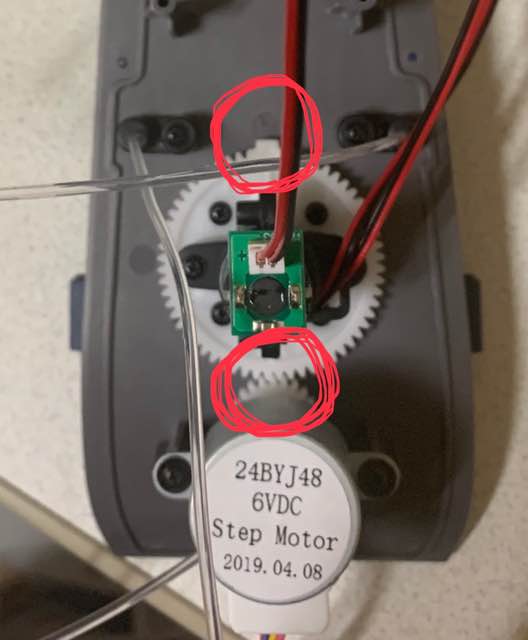

モーターのコードを
モーターの下に差し込みます。

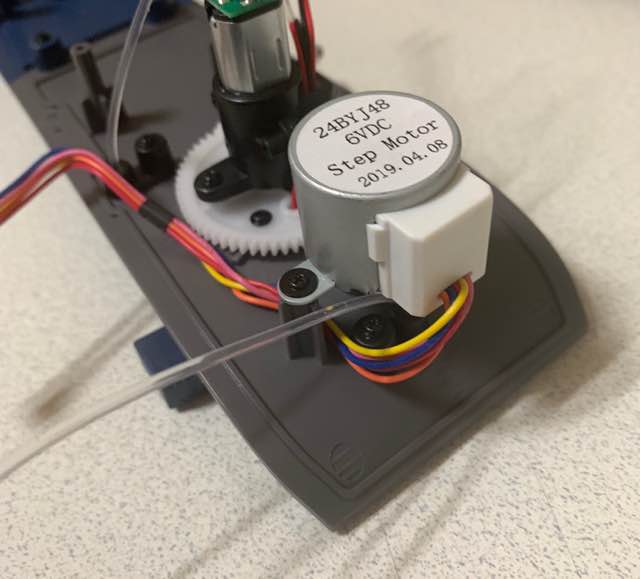

![](https://blogimg.goo.ne.jp/user_image/41/9d/56b0f3b1807adb21b69bc67b1695d1ca.jpg?1561777515)
同じように
光ファイバーも
モーターの下に差し込みます。
各配線は
たるんでいたり
ギアに触れたりしないよう
注意しましょう。
これで主砲回転用モーターが取付きました。
![](https://blogimg.goo.ne.jp/user_image/1a/bd/438de05452168a648b0e8c21cb122a01.jpg?1561777518)
STEP2
ロケットアンカーギアボックスの取り付け
ロケットアンカーギアボックスの錨鎖を
光ファイバー固定部品の下に通します。
![](https://blogimg.goo.ne.jp/user_image/76/51/5d55a10dee3f6977375a51730cc7af3b.jpg?1561777522)
通し終えたら
ロケットアンカーギアボックスを
甲板に取り付けます。
![](https://blogimg.goo.ne.jp/user_image/4e/2f/17b2aca4c4048c60f4d9f0a9f1a7d2f8.jpg?1561777525)

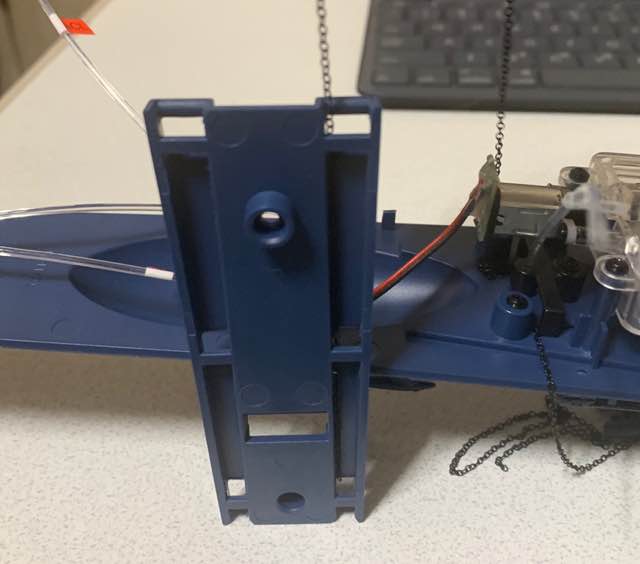

ロケットアンカーギアボックスの錨鎖を
錨鎖固定部品の裏側にある左右の溝に
通します。
錨鎖を通す時は
錨鎖固定部品を縦にして
錨鎖を垂らし下ろしてやると
溝に入れやすいです。

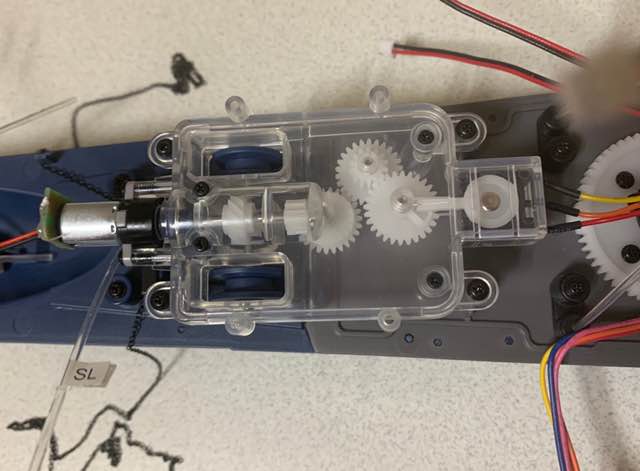

![](https://blogimg.goo.ne.jp/user_image/4d/a8/61949781293962020f69764f31010e9c.jpg?1561777558)
この錨鎖固定部品は内側になりますので
錨鎖は交互になるようにしておきます。
そのまま通すと
錨鎖がねじれてしまいます。
![](https://blogimg.goo.ne.jp/user_image/26/08/3bf42c596bd3f42dacb1c6221b13b861.jpg?1561777562)

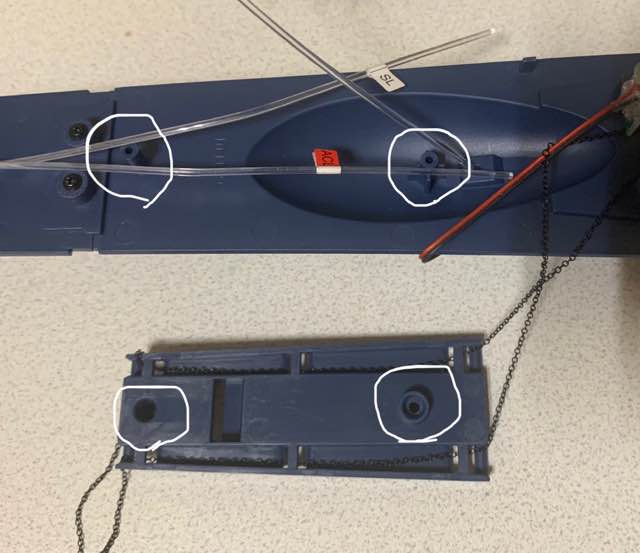

通し終えたら
甲板の突起と固定部品の突起を合わせて
ネジで固定していきます。
合わせる時は
白丸が内側になるように合わせます。
![](https://blogimg.goo.ne.jp/user_image/6c/b7/d226ac743422e5d10804ac20627cdde1.jpg?1561777566)
ネジで締める前に
下画像右側の内部に
光ファイバーもコードがありますので
錨鎖の間に通しておきます。
錨鎖の外側に光ファイバーが通ると
錨鎖のギミックに支障が出ますので
ちゃんと間に通っているかを
確認しましょう。

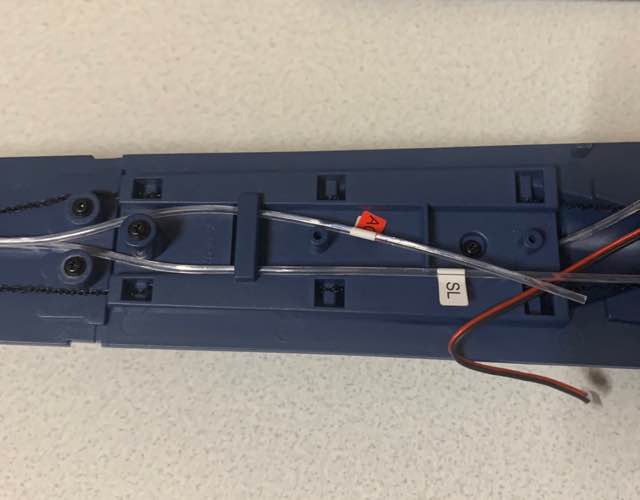

![](https://blogimg.goo.ne.jp/user_image/78/a7/90ed617325c90085fb0f6b47d1a9610e.jpg?1561777569)
甲板先端から伸びている光ファイバーを
錨鎖固定部品の枠に通します。
下図のように
通しておきましょう。
![](https://blogimg.goo.ne.jp/user_image/14/e5/0674cddeee74049b94ba8c9b388ec699.jpg?1561777572)

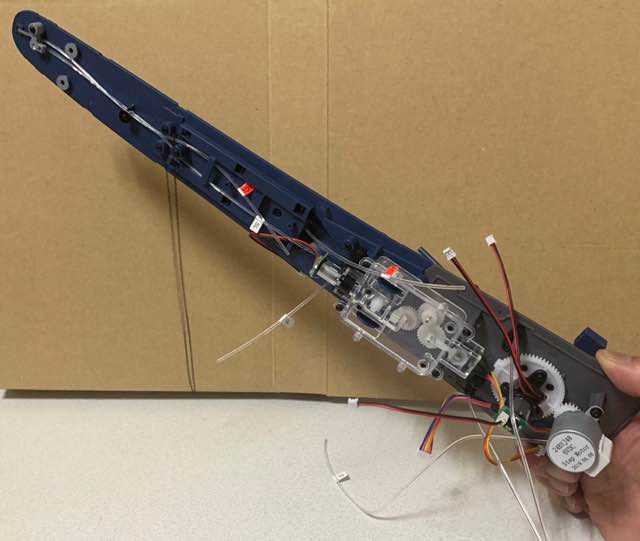

これで今回の作業は終了です。
甲板の内側は
色々なギミックによる配線や光ファイバーが
散りばめられています。
![](https://blogimg.goo.ne.jp/user_image/13/78/295cfba4b9911396f9226cfbef2c32b1.jpg?1561777575)
前にも言いましたが
この甲板をどのように船体に取り付けるのか?……って
思います。
なんせ
船体パネルを徐々に組み立ててますから
まさか…甲板と船体はネジで固定しないとか??
まぁ…
それは無いと思いますが
週刊シリーズ特有のあるある
『組み立てた所をバラす』っていう
工程が無ければ良いのだが……
気になるところです。
次回は
『配電ユニットと
光ファイバー 、配線の取り付け』です。
時間がなくて
艦長室仕上がってないので
そろそろ仕上げとかないといけませんね(^_^;)
