インプレッサ サービスパーク 第9号『繰り返される作業』

2019-04-17 16:22:00 | 週刊スバルインプレッサを作る

今回は

テントフレームを組み立てる(4)です。



前回に比べて

フレームの数は二本増えてますが

製作内容は一緒です。




テントの端っこの角

二ヶ所目のパーツとなります。


テントフレームの端っこの角は

六ヶ所あるので

あと4号は同じ部品で同じ作業と

思われます。



STEP1

テントフレームを組み立てるです。

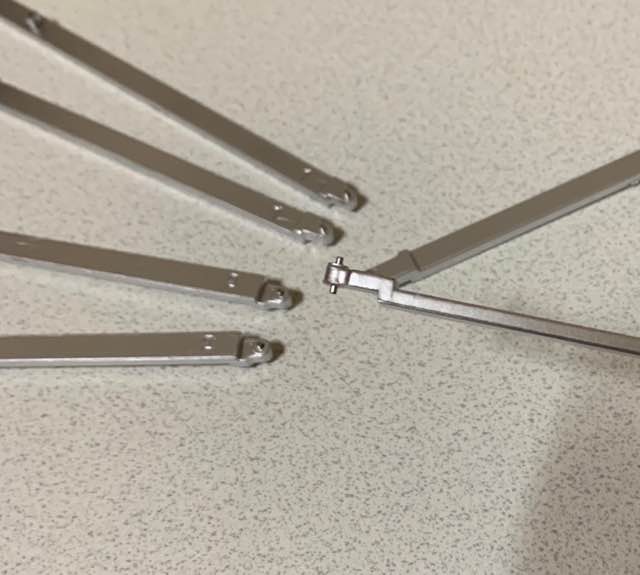

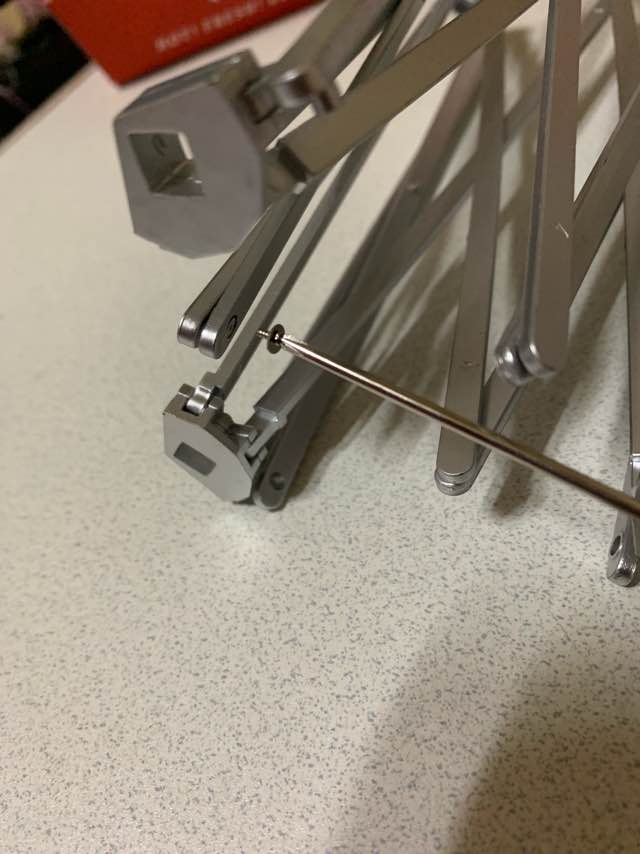

可動ピンを

テントフレームの先端に差し込みます。




テントフレームを

ブラケットに組み合わせます。

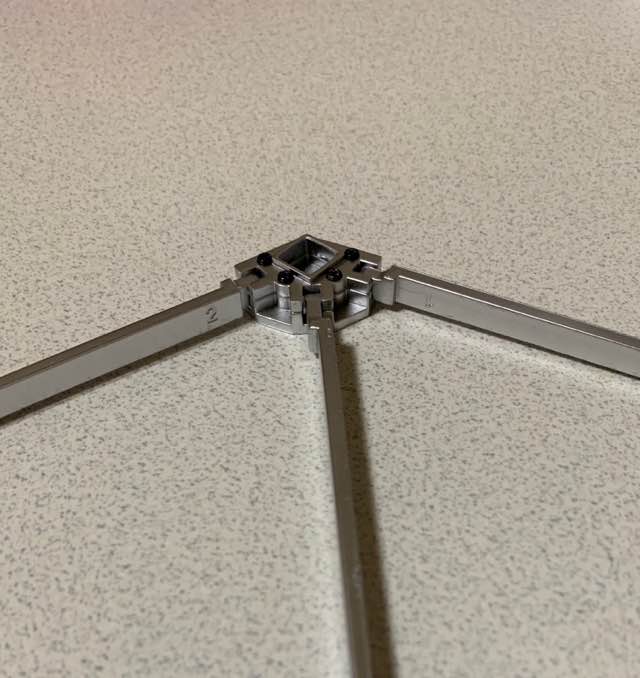

テントフレームには

刻印がありますので

その刻印を見て

間違えて付けないようにしましょう。


あと向きにも注意してください。


下記記載の数字は

刻印の数字となっています。



テントフレームを差し込んだら

もう片側のブラケットを取り付けて

ネジで固定していきます。




もうワンセット

同じように製作していきます。



今出来たテントフレーム(後者)を

そのままにして

テントフレーム(前者)を

その上におきます。




両方のテントフレームを合わせて

ネジとワッシャーで固定します。



ネジ固定すると

このようになります。

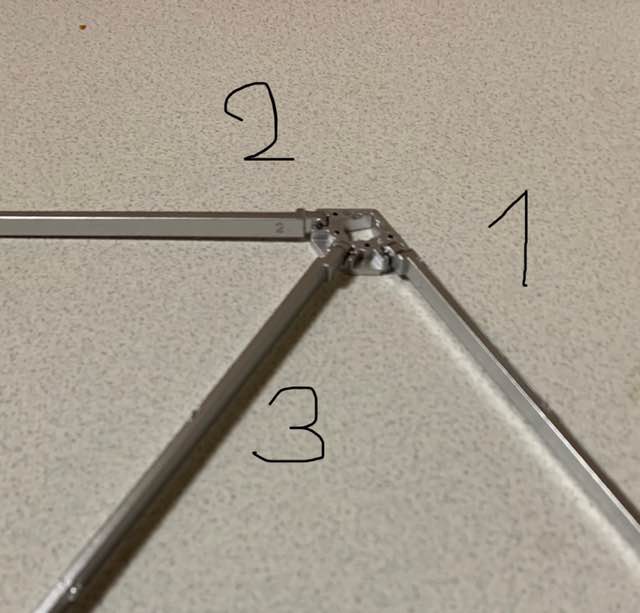

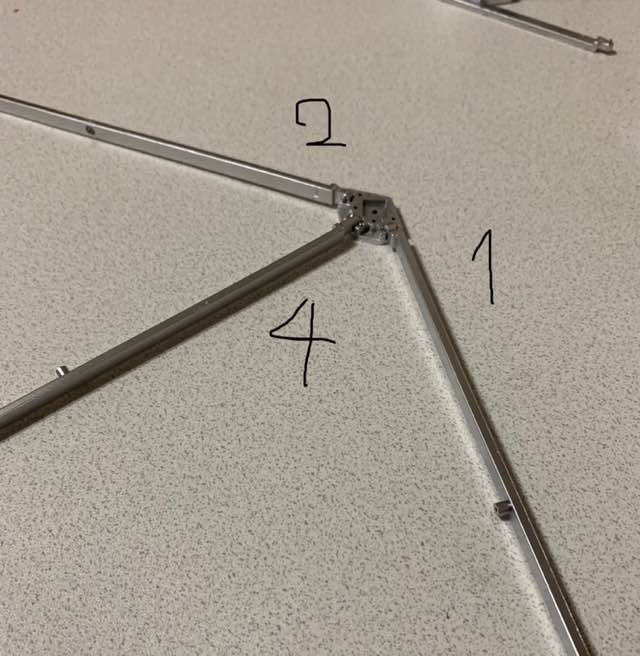

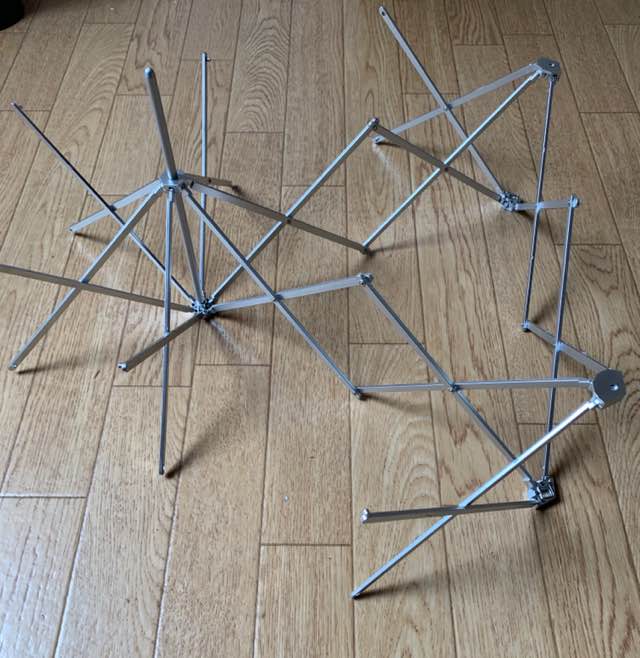

このテントフレームを

前号で組み立てた

テントフレームの端っこの角の

左隣に接合していきます。



ネジ締めは締めづらい箇所もありますが

テントフレームを折り曲げたりしないように

上手く固定してください。



ネジにワッシャーを付けて

ネジ締めすると楽ですよ。



前号のテントフレームに接合出来たら

今回の作業は終了です。

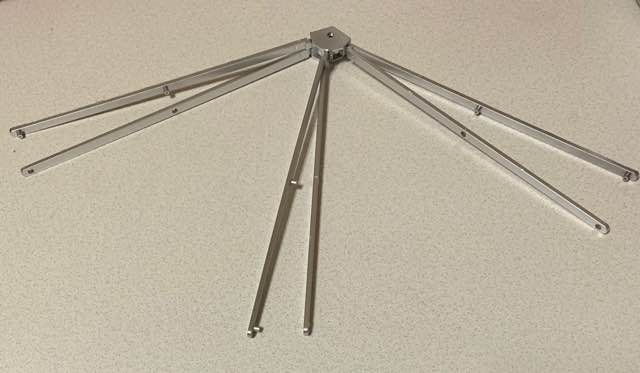

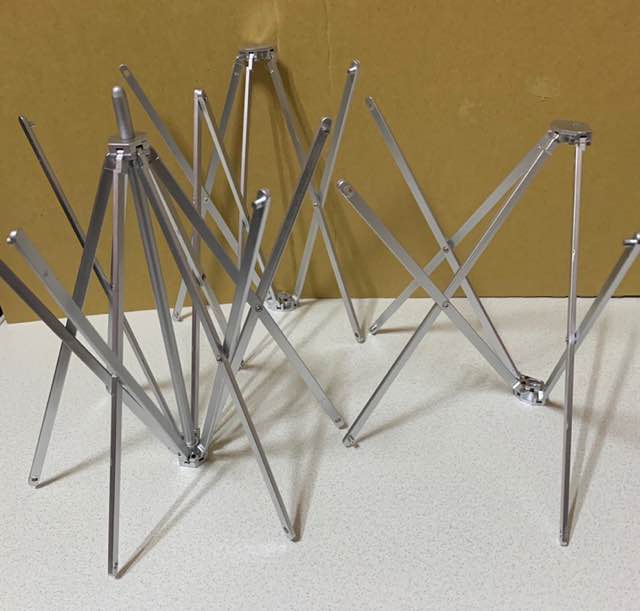

テントフレームを伸ばすと

こんな感じになります。


画像みて分かると思いますが

あと4回は同じ部品と同じ作業です←しつこい!

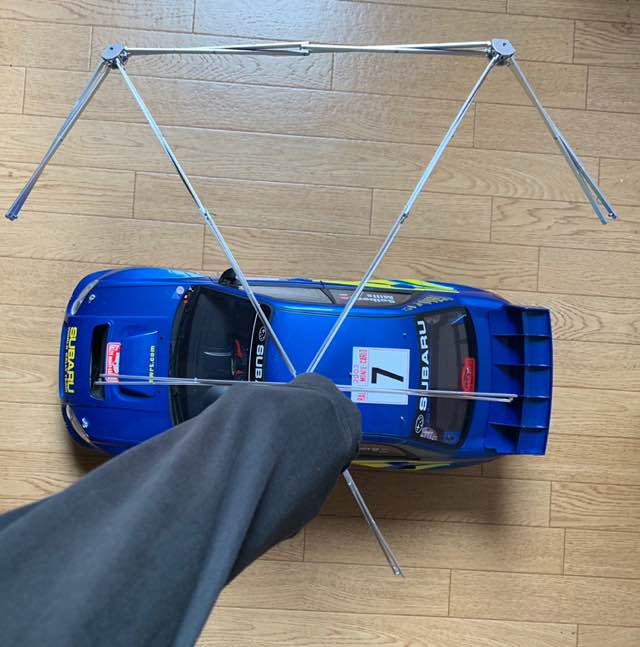

インプレッサのルーフアンテナの真上に

中心を合わせるとインプレッサは

すっぽりと入りそうです。




このまま

骨組みが終わって

屋根の作業に移り

テントの完成取り付けなれば良いが

アシェットの事だから

屋根は最終号とかになるかもですよね。

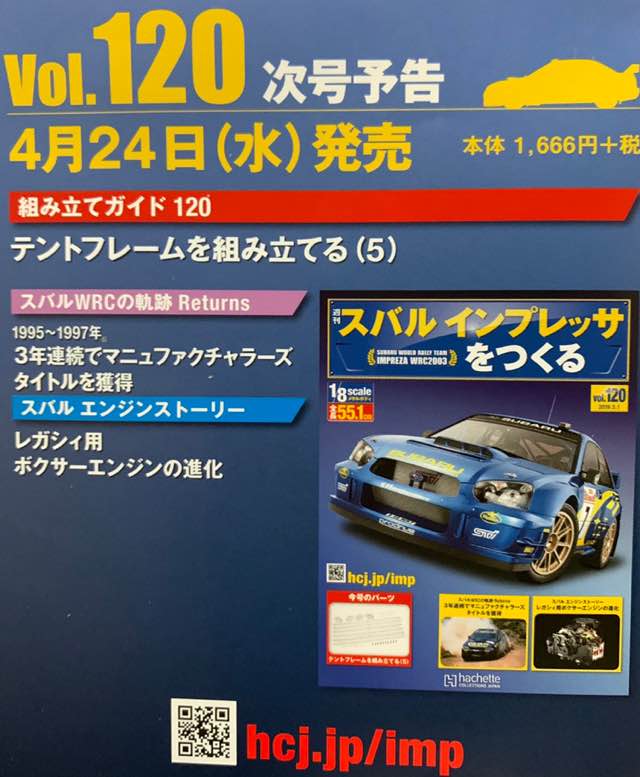

次回は

『テントフレームを組み立てる(5)』です。



あと4回も繰り返すと

ブログも書く事同じになってしまう (~_~;)



製作仲間の『Kenji』さんは

定期購読組なのですが

今回は早めに届いたらしくて

コメントで言ってましたが

4冊来て同じ部品だったと……



同じ部品と同じ作業は分かってましたが

1ヶ月に一回(定期購読組)なのに

同じ物が4つ届いて

しかもその号で

テントフレームは完成しないという恐ろしさ!!



予想ですが

次の定期購読でテントフレームは

完成しない気もします。



まぁ…

延長号はこんな感じに進むと思ってましたので

想定内です(笑)
