今回は
リアアクスルを取り付け
左リアタイヤを組み立てるです。

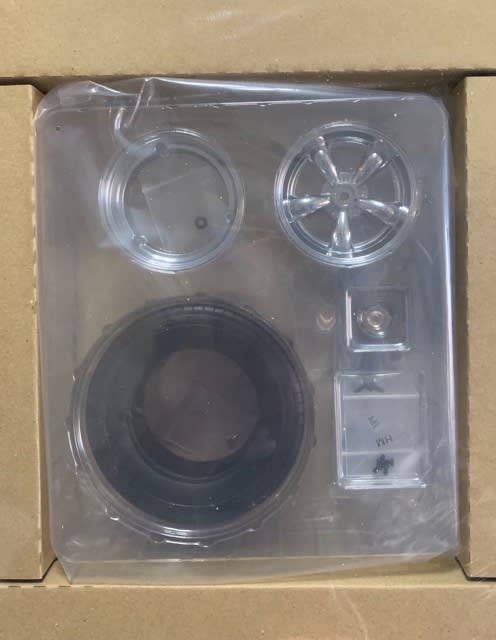

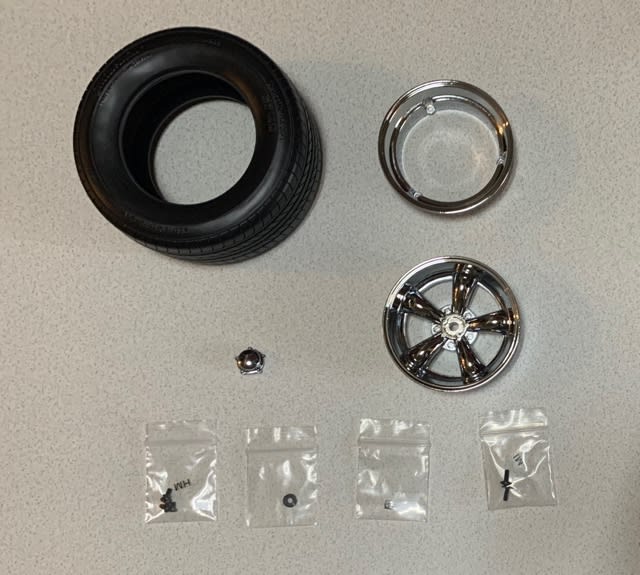

今回のパーツは
左リアタイヤのみとなっています。
リアアクスルを車体に組み込む時のネジは
前回のネジの『AM』『FM』のネジを使用します。
それでは
製作していきたいと思います。
組み立てガイドでは
最初に『リアアクスル』を組み込む工程となっていますが
僕は『左リアタイヤ』から製作していきます。

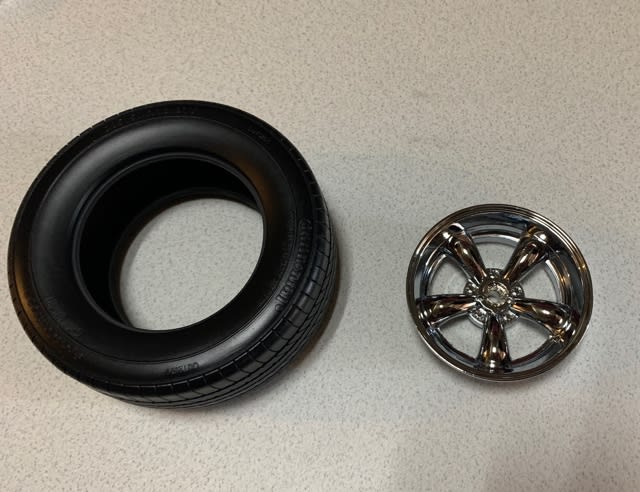

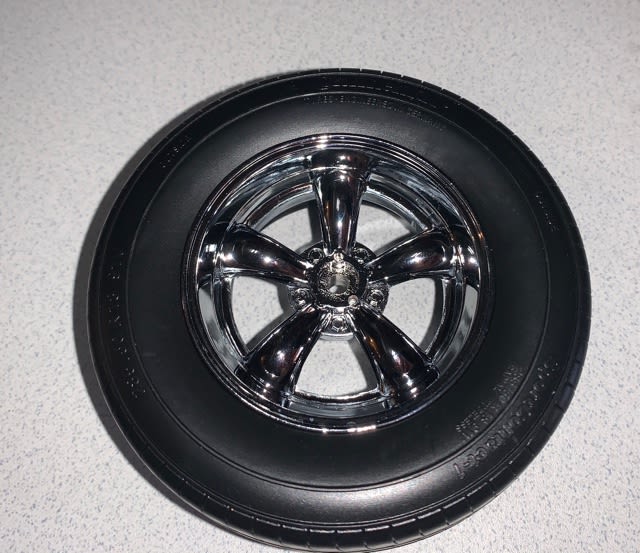

まずは
『左リアタイヤ』のOUTSIDE側に
『リアホイール・アウター』をはめ込みます。

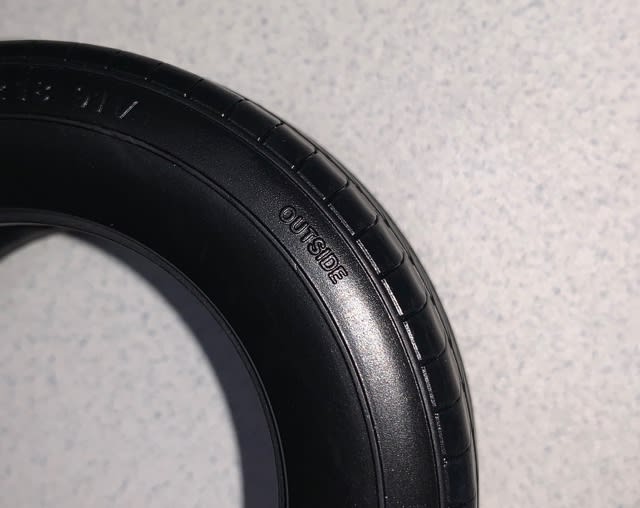

『INSIDE』『OUTSIDE』の見分け方は
タイヤに表示がありますので
しっかりと確認してから作業しましょう。

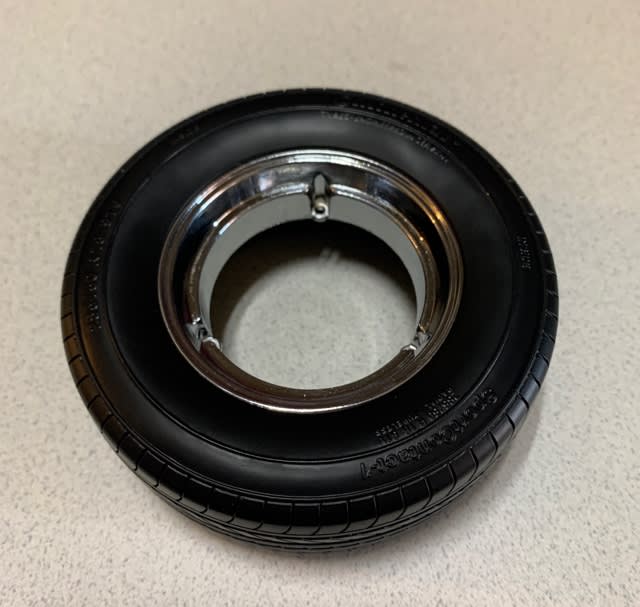

組み合わせると
こんな感じになります。

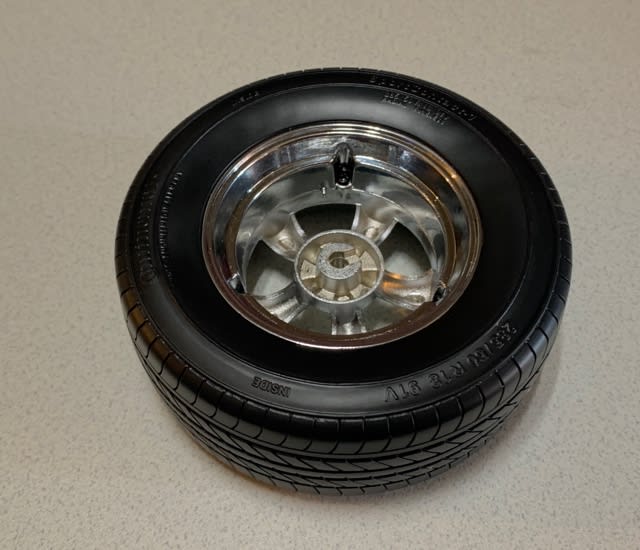

次に
『左リアタイヤ』のINSIDE側に
『リアホイール・インナー』を
はめ込んでいきます。
もちろん
こちら側には『INSIDE』表記がされています。
まさか
どちらとも同じ表記はされていないと思いますが
確認だけは怠らずしましょう。

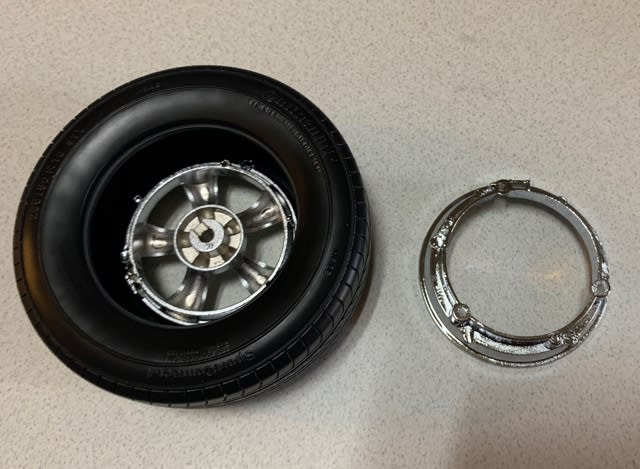

さて
組み合わせる前に
『リアホイール・アウター』に
『エアバルブ』を組み合わせておきます。
（組み立てガイドでは先に組み合わせですが僕はここでしています）

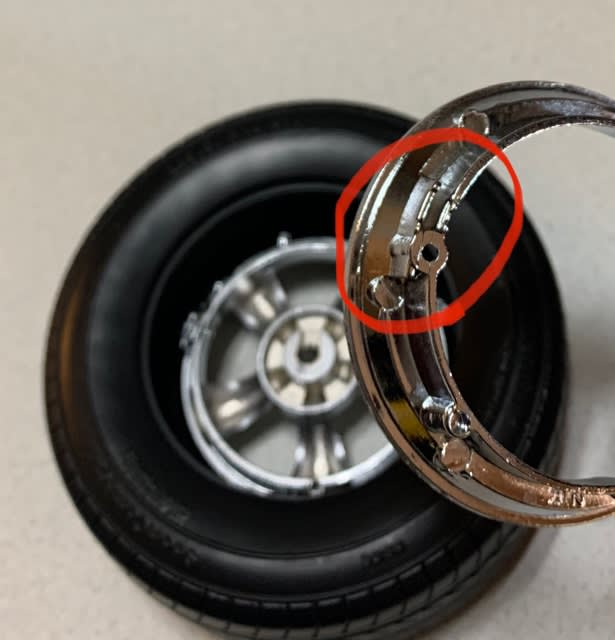

そして
この『エアバルブ』のバルブ部分の溝が
『リアホイール・インナー』にもありますので
ここを合わせながら『リアホイール』同士を
組み合わせていきます。
ただ
僕のはこの『リアホイール・インナー』が組み合わせづらかったので
先に組み合わせてから『リアホイール・アウター』を
組み合わせています。

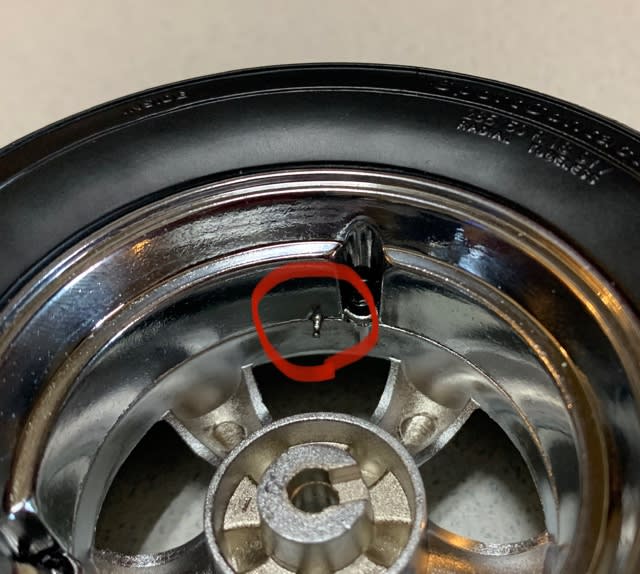

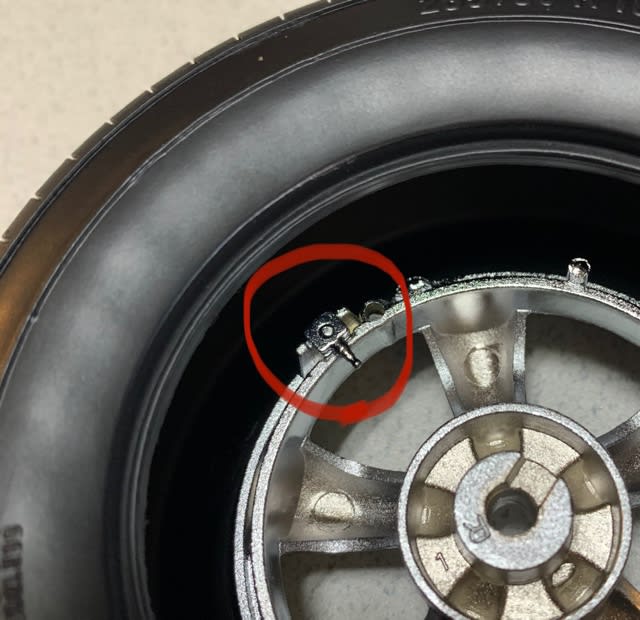

組み合わせた時に
しっかりと『エアバルブ』位置が合っているかの
確認もしていきます。
隙間なく組み合わせたら
ネジ固定をしていきます。
ホイールは組み合わせですので
完成した時に総重量が負担された時に
しっかりとネジが外れないように
『ロックタイト』を塗布してからネジ固定をしています。
これでリアタイヤの製作の方は終了です。
次に
『リアアクスル』を
車体に組み込んでいく作業をしていきます。

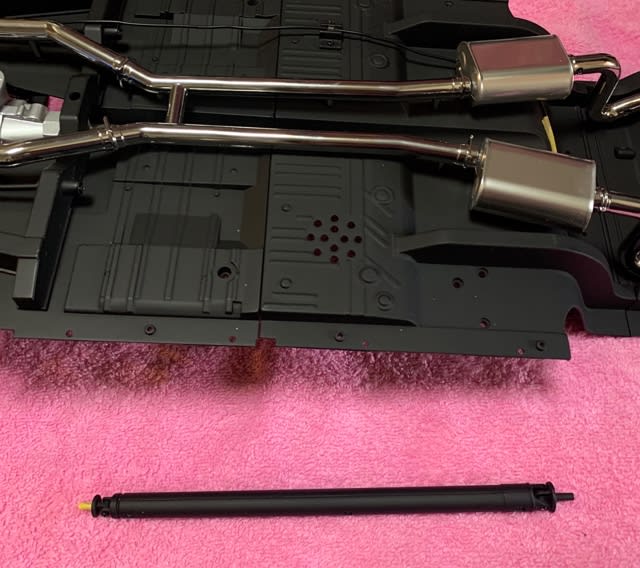

↓前回の製作状態
まずは
『リアアクスル』を組み込む前に
第３５号で製作した『プロペラシャフト』を
取り付けていきます。

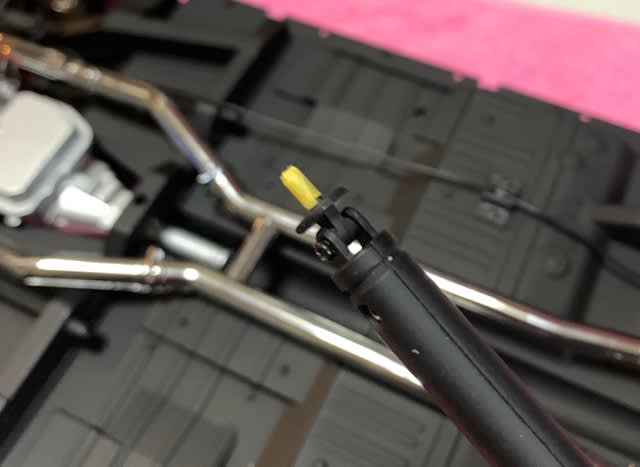

製作した時にマーキングしたマスキングテープ側のジョイントを
『トランスミッション』に差し込みます。
もちろん
マスキングテープは剥がしてくださいね。
（目印をしてない方はジョイントが小さい方となります）
組み合わせると
こんな感じになります。
『プロペラシャフト』を組み合わせた時の
ネジが見えないように車体側にしています。

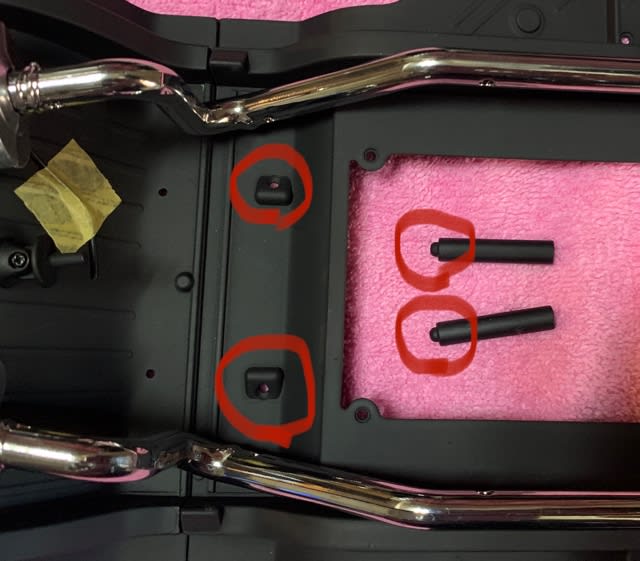

次に
前回取り置きとしていた『リアショックアブソーバー・アッパー』を
車体に組み合わせネジ固定をしていきます。
ネジを締めるときは
まっすぐ締めていきます。
ここのネジ締めは
『ロックタイト』を塗布してからネジ固定をしています。

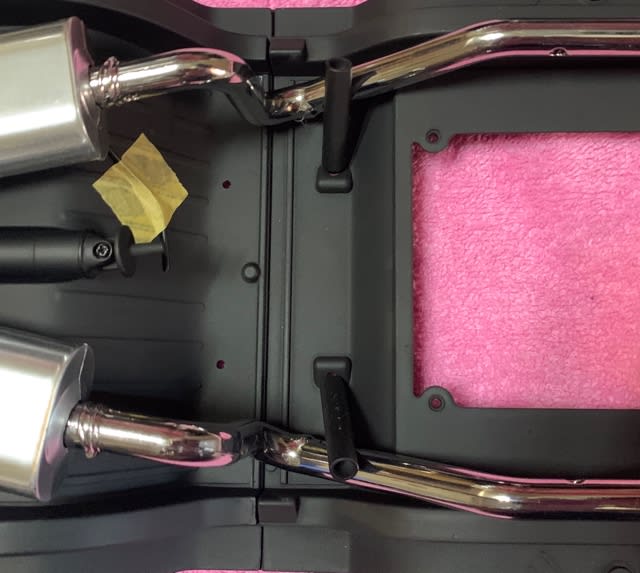

組み合わせると
こんな感じになります。
何気にネジ締めに苦戦しますが
しっかりとネジ固定をしていきましょう。
次に
取り付けた『リアショックアブソーバー・アッパー』の中に
スプリングを入れていきます。
このスプリングが
サスペンションの要にもなりますので
入れ忘れに気をつけてください。
入れ忘れてしまうと
サスペンション機能をなくしてしまいます。
ただ思うに
このスプリングが完成時に重量を支えられなかったら
サスペンション機能は無いものとなってしまいますがね😅😅😅
それでは
今回のメインと言っても過言では無いでしょう。

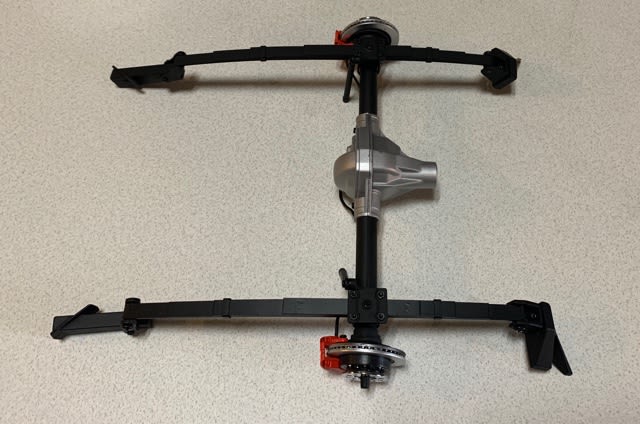

『リアアクスル』を組み込んでいきます。
組み合わせ方ですが
『プロペラシャフト』のジョイントを
『ディファレンシャル』に差し込み（下記画像１）
『リアショックアブソーバー・アウター』を
『リアショックアブソーバー・アッパー』に差し込み（下記画像２）
『リアサスペンションフレーム』を車体に合わせ
裏側からネジ固定をしていきます。

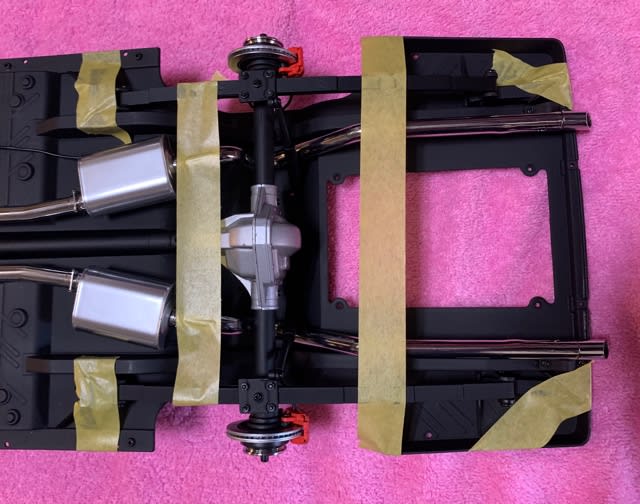

せっかく組み合わせても
裏返しにした時に組み合わせが外れたら
また仕切り直しとなってしまいますので
ズレないようにマスキングテープで固定していきます。
裏返しにしたら
ネジ固定をしていきますが
フロント側（下記画像赤丸）とリア側（下記画像白丸）で
ネジの種類が違いますので間違えないようにネジを使用していきます。
フロント側＝FMネジ
リア側＝AMネジ
ちなみに
下記画像黄丸は『ショックアブソーバー・アッパー』を
取り付けた時のネジ位置です。

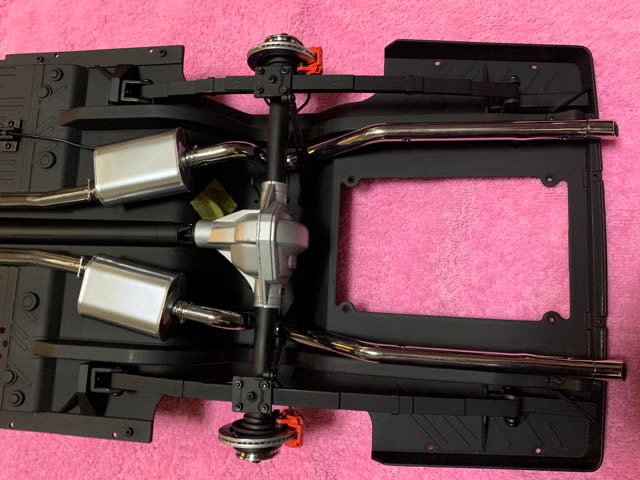

しっかりとネジ固定したら
裏返しにしてマスキングテープを剥がしていきます。
『リアアクスル』を押すと
サスペンション機能が発動されますので
確認していきます。

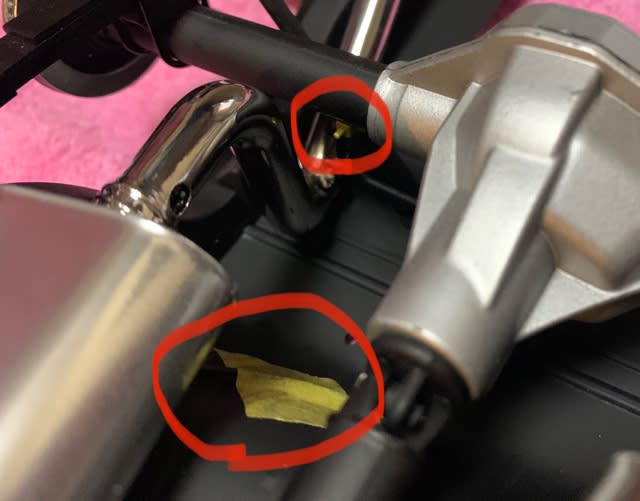

最後に
フロント側からマフラー下に通してある『後輪用ブレーキホース』を
『リアアクスル』に取り付けてある『ディストリビューター』の突起に差し込んでいきます。
ここは外れないように
接着剤を塗布してから差し込みました。

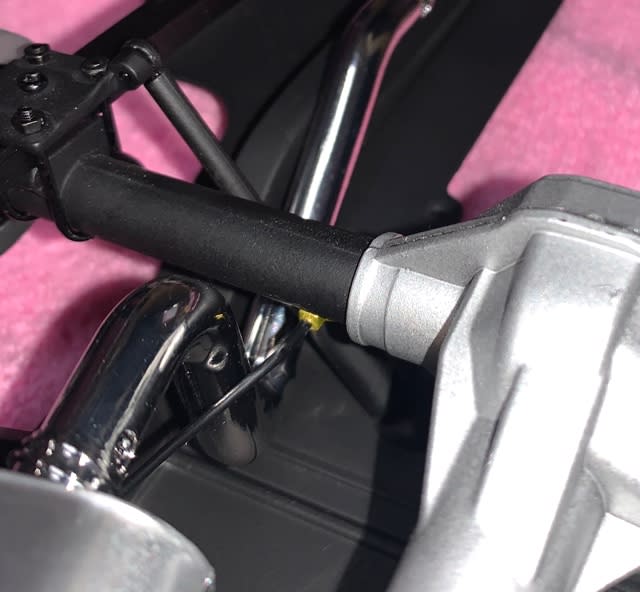

差し込むと
こんな感じになります。

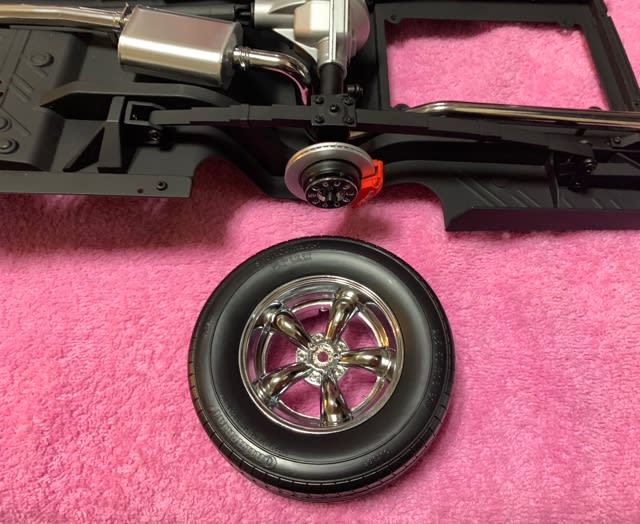

これで今回の作業は終了です。
組み立てガイドでは
今回製作した『左リアタイヤ』を取り付けてますが
取り付けたところでタイヤは3本なので
不安定な感じになるのは目に見えていますので
僕はタイヤを履かせないで保管しておきます。
次回は
『右リアタイヤを組み立てる』です。
そう
慌てなくても次回タイヤは４本揃いますので
次回リアタイヤを履かせていきます。
スローペースで製作してるんだから
ここで慌てて履かせなくてもいいと思うんだよね？
それならもっとパーツ配分を多くして
全８０号とかにしてくれた方が良いんですけど？wwwww
