ＣＲＵＤマトリックスでプロセスとエンティティの関係を定義

データモデリングにより明確になったデータ入力系プロセスとエンティティの関連を、マトリックス分析表に定義していきます。

１．ＣＲＵＤの定義　

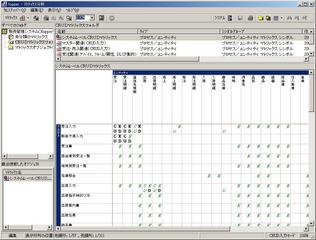

横軸、縦軸にエンティティもしくはプロセスを配置し、それぞれＣ（作成）Ｒ（検索）Ｕ（更新）Ｄ（削除）の対応を記入していきます。（マトリックス分析でＣＲＵＤの定義を行います。）

Xupperでは、エンティティとプロセス単位ではなく、エンティティの各属性単位にＣＲＵＤを定義することもできます。項目レベルに更新仕様を定義していきます。

項目レベルで定義したCRUDについては表示オプションにより自動的にCRUDが生成されます。

２．ＣＲＵＤの内容分析　
ＣＲＵＤ分析において各エンティティのＣＲＵＤが１つ以上存在することを確認します。ＣＲＵＤの１つが存在しないという場合、以下の原因が考えられます。
① Ｃ（作成）・Ｕ（更新）が存在しない場合
データの追加・更新のないテーブルであるか、検討漏れのいずれかとなる。
② Ｄ（削除）のない場合　削除しないデータか、検討漏れのいずれかとなる。
③ Ｒ（検索）のない場合　作成しても利用するプロセスが存在しないということになり、不要なデータ（エンティティ）を作成することになるか、検討漏れのいずれかとなる。

このような分析も大規模なシステムとなれば、エンティティ数も数百～数千、プロセスも同様に数百～数千の数になってきます。

全ての、エンティティとプロセスの組合せを分析しようとすると、それだけで大変な作業となります。

Xupperでは、このような検査を簡単に行うことができるように、ＣＲＵＤ整合性検査という機能を設けています。

これは、検出するＣＲＵＤのパターンを指定し、指定したパターンに該当するエンティティを抽出するという機能です。

上記の例でいうと、商品在庫にはＵ（更新）しか定義されていません。

実際には商品在庫は、商品と倉庫の中間（関連）エンティティとして定義されていた場合、商品が追加されたら、当然、商品在庫のレコードも追加される必要があります。

しかし、そのような更新処理が定義されていないということは、商品追加の機能を定義する際に在庫データの作成処理が必要となることを検討していないということを意味しています。

３．ＣＲＵＤ再検討　
ＣＲＵＤ分析において、検討漏れが存在するおそれがある場合には、再度ＣＲＵＤ分析を行い、内容を確認します。
①機能の検討漏れがある場合には、必要な機能を追加する。
②プロセス間で同一のエンティティに対して、ＣＲＵＤ関係を持つ場合は、プロセスの統合を検討する。
③１プロセスで（論理的に）複数のエンティティに対してＣＲＵＤを定義している場合は、プロセスの分割を検討する。
④ プロセスが更新・参照できるように、エンティティ間のリレーションが定義されていか確認する。
