アンドロメダ 第4号『変貌』

2021-07-23 20:55:20 | アンドロメダ




今回は

艦首の組み立て(1)です。

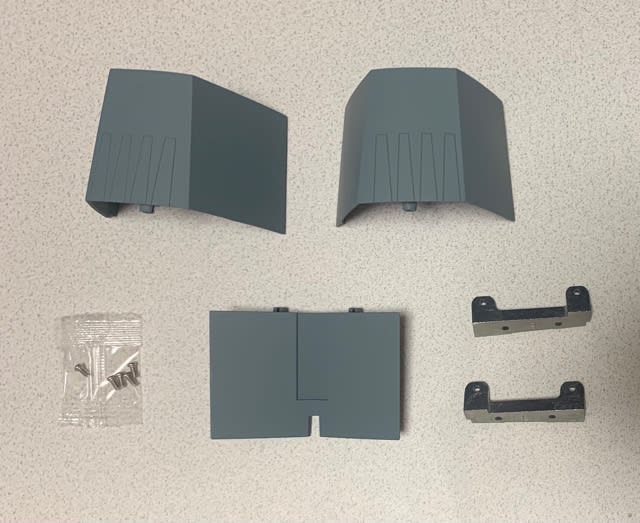

『波動砲発射口』の組み立てをしていきます。




この『アンドロメダ』の製作は

左右対称にパーツもなってきますので

必ず製作する前は『右(R)』『左(L)』の確認をしていきましょう。



この製品はアシェットなので

この辺を気にせず製作していくと

とんでもないことに発展する可能性が0ではありませんので

提供されたパーツは疑ってかかるくらいの気持ちで

製作していきましょう。








あと

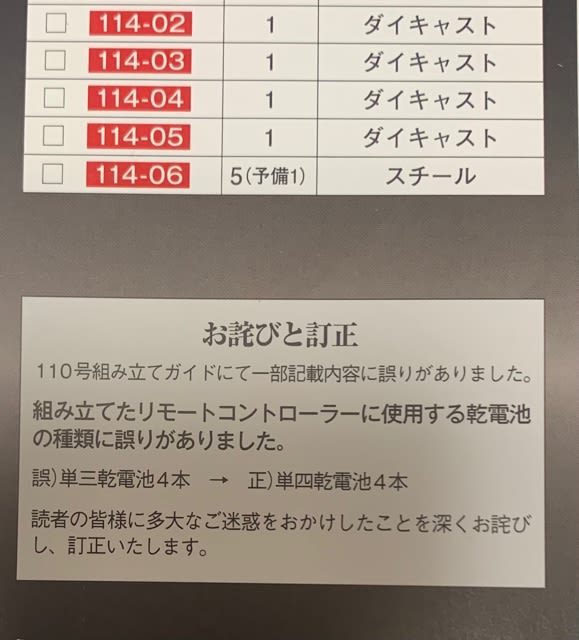

今更ながら『宇宙戦艦ヤマト』の110号のお詫びと訂正なるものが

掲載されていましたが我々製作側としては

パーツの形状見たら分かりますので

電池の種類が分からずに記載するのはアシェットくらいですよね🤷‍♂️🤷‍♀️🤷‍♂️🤷‍♀️



本当にアシェットは

ぶつけ本番で『冊子』を作っているんでしょうね。



普通はチェックする人も存在していると思うのだが

まさかチェックしているけど分からなかったって事ないよねwww








それでは

製作していきたいと思います。





STEP1

接続部品の取り付け



まずは

『艦首パネル(L)』に

『接続部品(L)』を組み合わせ

ネジ固定をしていきます。

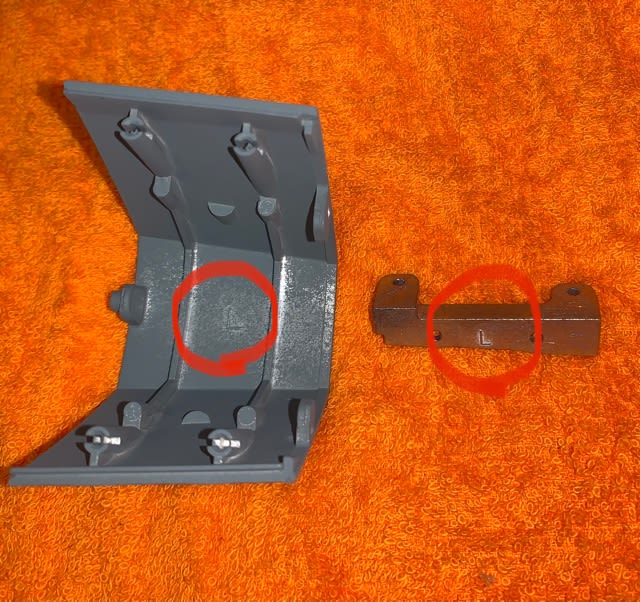

ここで左側(L)の製作なので

『L』の刻印が入っているのを確認してから

作業をしていきます。









組み合わせるときは

『接続部品(L)』の切り欠き部分を

『艦首パネル(L)』の突起に合わせます。







組み合わせると

こんな感じになります。







次に

『艦首パネル(R)』に

『接続部品(R)』を組み合わせ

ネジ固定をしていきます。



こちらも左側同様

組み合わせるとき『接続部品(R)』の切り欠き部分を

『艦首パネル(R)』の突起に合わせます。



また

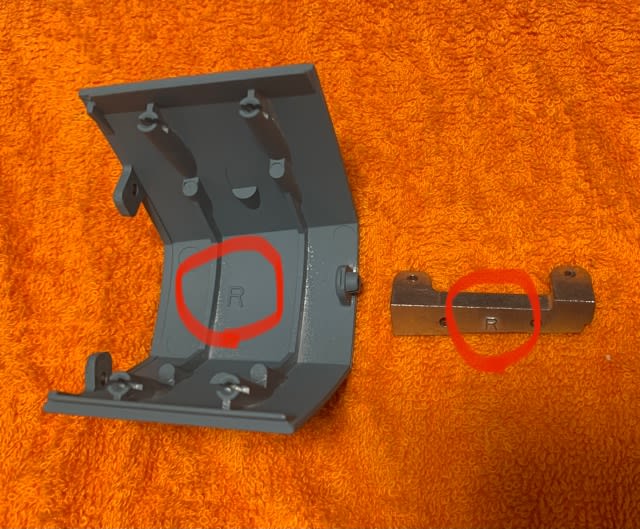

作業前は必ず右側の証拠『R』の刻印を確認していきます。

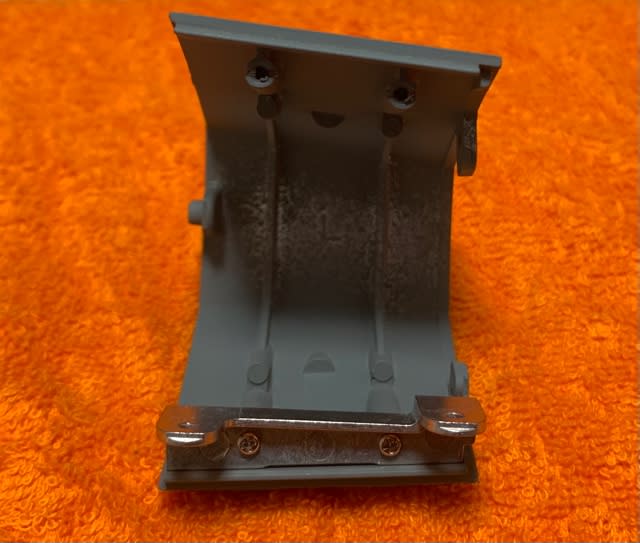

組み合わせると

こんな感じになります。

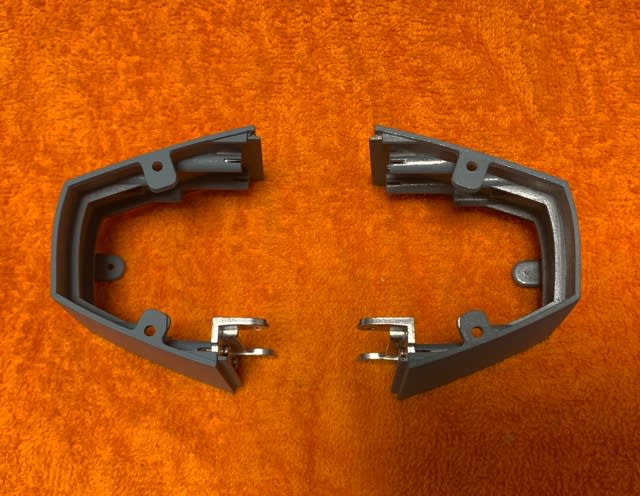

これで

左右の『艦首パネル』が揃いましたね。







ただ

今回の作業はこれで終了です。



まぁ…

今まで製作した『週刊シリーズ』の製作内容からしたら

これが妥当でしょう。

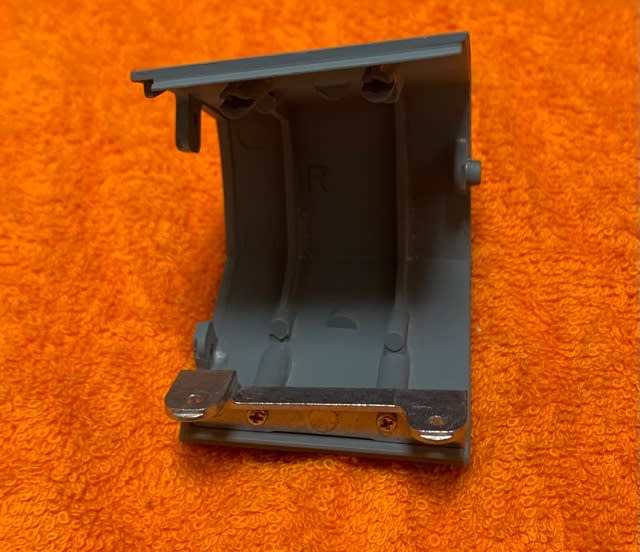

物足りなかったので

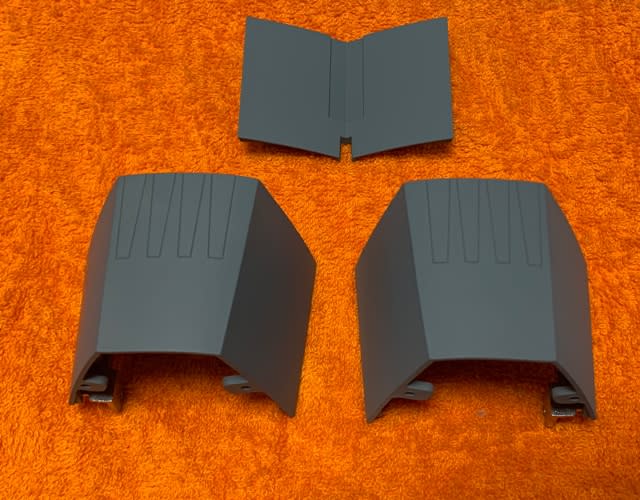

一足先に『波動砲発射口』を仮組みしてみました。

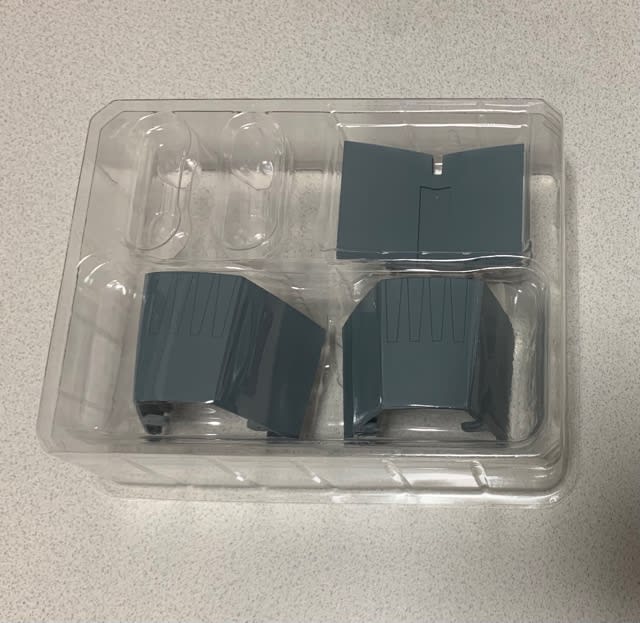

仮組みに満足したら

『艦首パネル』はダイキャスト製なので

ブリスターの中で保管しておきます。







さて

『艦首パネル』を見て

『おいおい😤』って思った方はいるかと思います。




そう

この『艦首パネル』のサイド側が

完全に簡素化しているではありませんか!!!!!

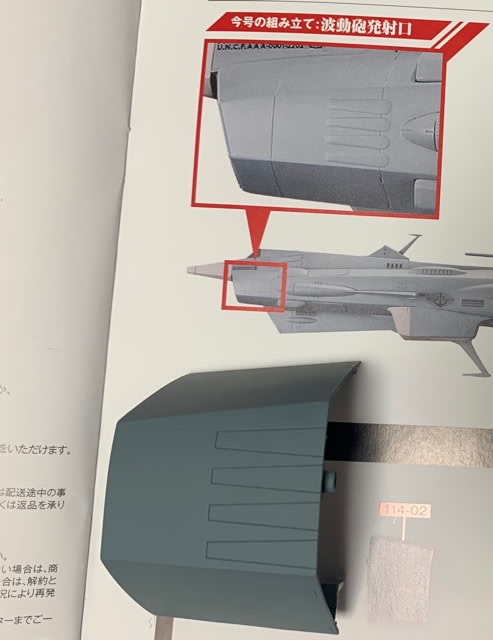

組み立てガイドでは凹凸があるのに

パーツの方を見てみると筋彫りがあるだけです。



組み立てガイドが違う可能性もあるので

表紙の方も見てみると

やはり凹凸がありました。







別にそんなの気にしないよ……って言いたいけど

これ結構見た目が変わってくると思うよ。




艦首の先端のLEDといい

アシェットは『アンドロメダ』自体をあまり知らないのか?

はたまた経費削減でいい加減に製造しているのか?

高額商品ですからもっと力を入れて企画してほしいものですね。




次回は

『艦首の組み立て(2)』です。



DODGE CHARGER R/T 第54号『殺風景な乗り心地』

2021-07-23 20:06:20 | DODGE CHARGER R/T




今回は

ドライバーズシートを設置するです。




前号でも言いましたが

二冊分で『ドライバーズシート』が完成します。



今回の作業は

『フロアパネル』への設置まであるので

この部分の分割作業は無いみたいです。

(まぁ… この製作も分割だったらもう鬼畜ですよね)








それでは

製作をしていきたいと思います。




まずは

前回製作した『ドライバーズシート』の裏側に

『バックプレート』を組み合わせ

ネジ固定をしていきます。







組み合わせると

こんな感じになります。







次に

『ドライバーズシート』の底側に

『クッションフレーム』を組み合わせ

ネジ固定をしていきます。







ネジ固定の際

二種類のネジを使用しますので

間違えないようにしましょう。



赤丸=APネジ

青丸=IPネジ







次に

取り付けた『クッションフレーム』の上に

『シートベース』を組み合わせ

ネジ固定をしていきます。







組み合わせると

こんな感じになります。








これで『ドライバーズシート』が完成しました。





この完成した『ドライバーズシート』を

『フロアパネル』に組み合わせていきます。








ネジ固定をする際

この『ドライバーズシート』は

少し前後に可動させることが出来ますので

ネジを締めるときはきつく締めず

様子を見ながら固定していきます。




可動する部分なので

あらかじめ『ロックタイト』を塗布して

ネジ固定をしています。








『フロアパネル』背面から見ると

こんな感じになります。



この溝分

可動させることが出来ます。








組み合わせると

こんな感じになります。



ここで『ドライバーズシート』を前後にしてみて

キツかったり緩かったりしたら

ネジ調整をしていきましょう。








これで今回の作業は終了です。




ドライバーさんを乗せたら

こんな感じになります。








次回は

『メーターパネルを組み立てる』です。
