今回は
船体パネルとLEDユニット
光ファイバーの取り付けです。
前回は
艦首内の光ファイバー等の整理でしたが
今回は甲板の光ファイバー等の
整理となります。

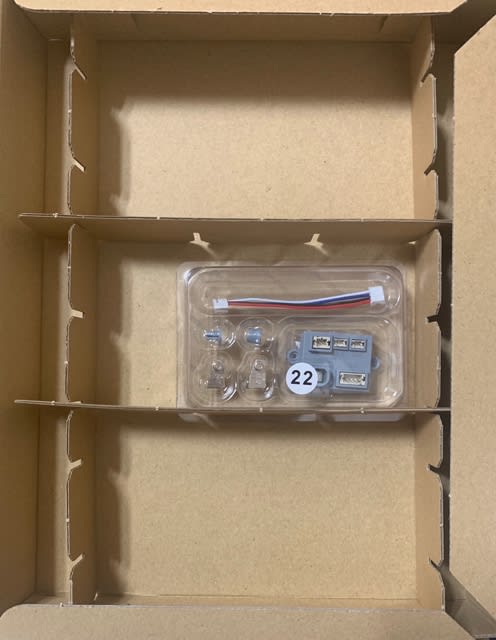

今回はLEDユニットが支給されています。
固定用部品もありますので
まとめる気満々ですw
STEP１

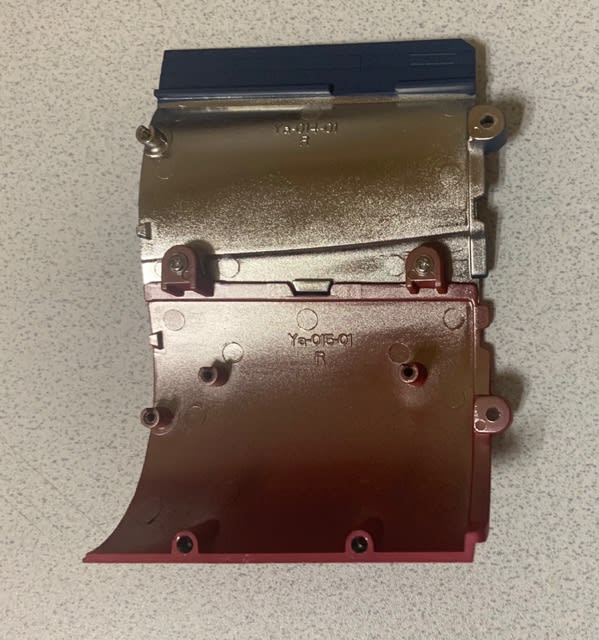

船体パネルの取り付け
コネクターの大きさは違いますので
まずは確認しておきます。
各コネクターの溝に
ナットをはめ込みます。
前回の船体パネル左側に
コネクターをはめ込み
ネジで固定します。

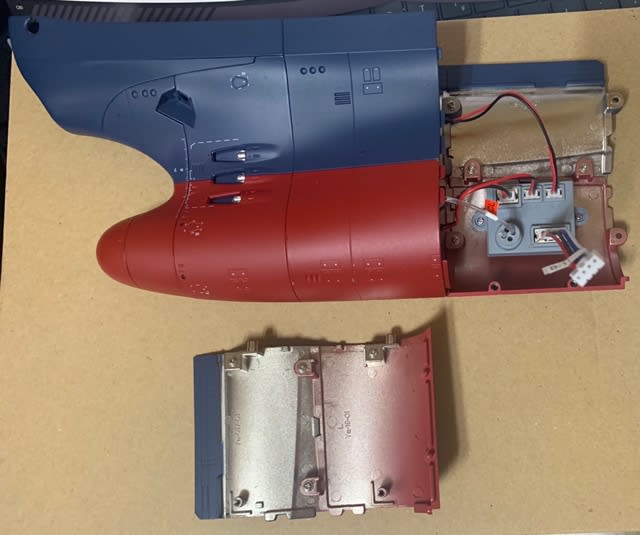

この船体パネルを
艦首内の配線&光ファイバーに
注意しながら
はめ込んでいきます。
やはり
微妙に隙間が空いているのが
気になりますね。
それと
ダイキャスト部分の塗装の
密着が悪いのか？……は分かりませんが
取り扱いに気を配らないと
いつのまにか塗装が剥がれてる部分が現れます。

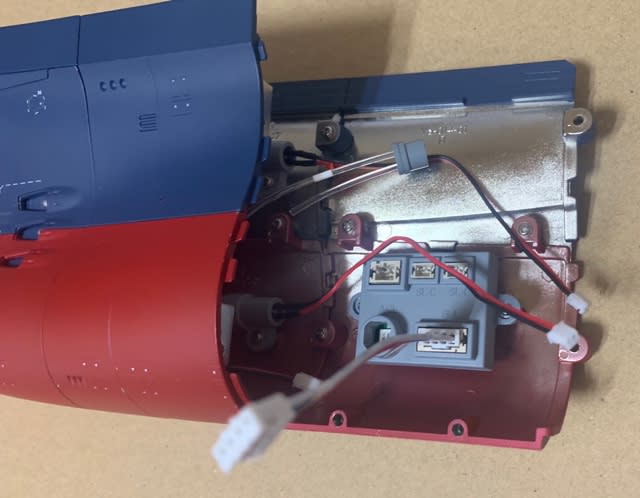

艦首内は
このように配線と光ファイバーで
埋め尽くされています。
しかし
前回光ファイバーだけ取り付けたのが
どこに付くのかなと……
固定用部品でまとめるにしても
光ファイバーが短いのと
船体パネル内なので手を焼きそうですよね？
STEP２
LEDユニットの取り付け
まずは

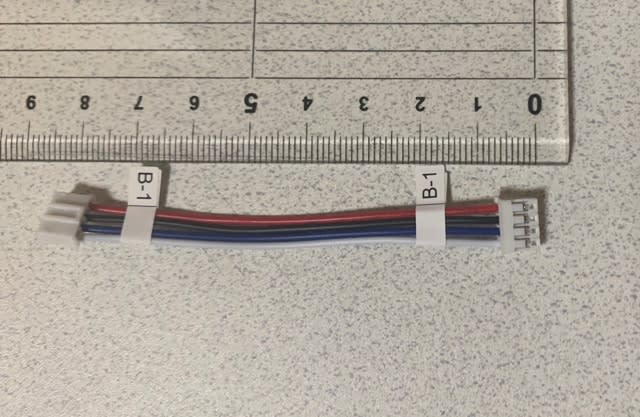

ケーブルの両端から
1.5cmのところにシールを巻きつけます。

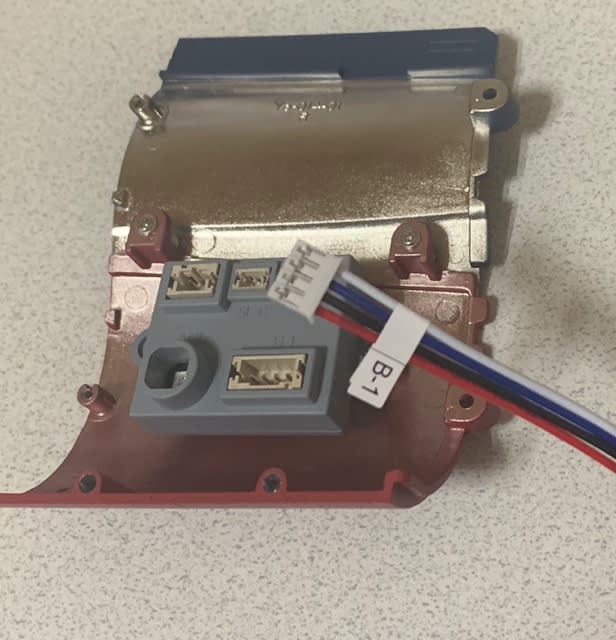

ケーブルを
LEDユニットに差し込みます。
ケーブルはどちら側でも差し込めますが
差し込む向きは
コネクターの金属部が外側に向くようにします。
↓差し込んだ状態はこちら

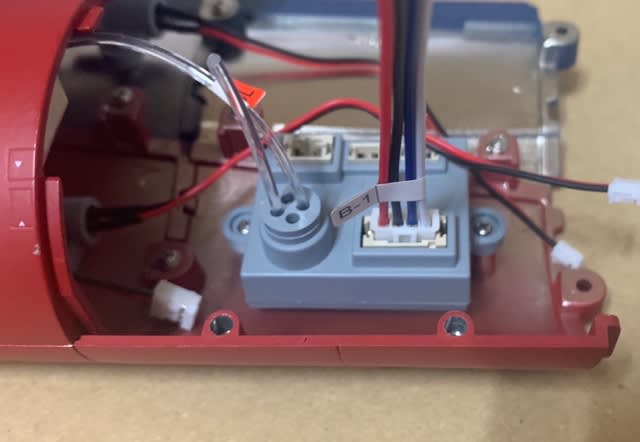

LEDユニットの差し込む部分内は
このようになっています。

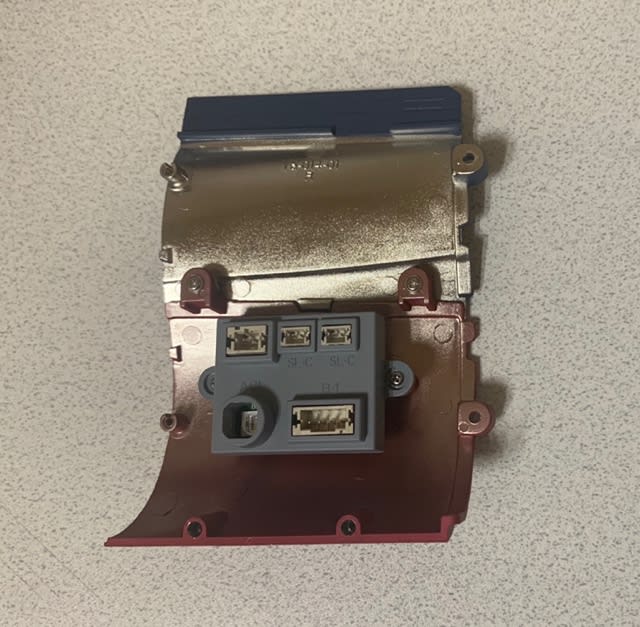

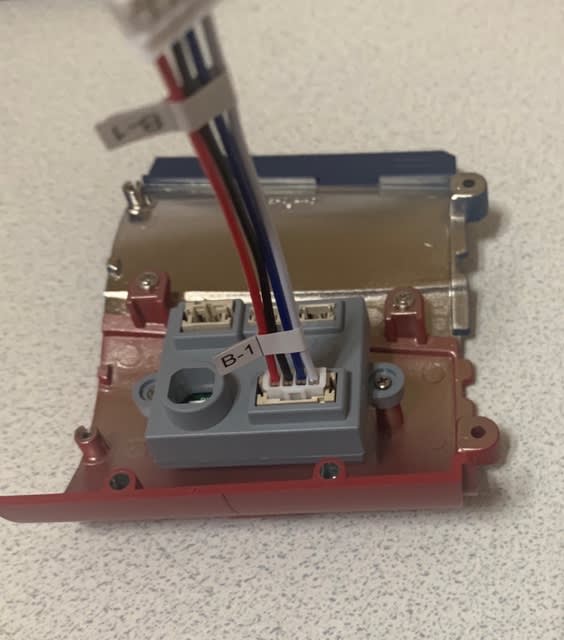

LEDユニットを
LEDユニット固定プレートにはめ込み
ネジで固定します。
LEDユニット固定プレートを
甲板の裏側に取り付けた錨鎖固定部品に
合わせてネジで固定します。
この時光ファイバーが噛まないように
気を付けて設置しましょう。
STEP３
光ファイバーの取り付け

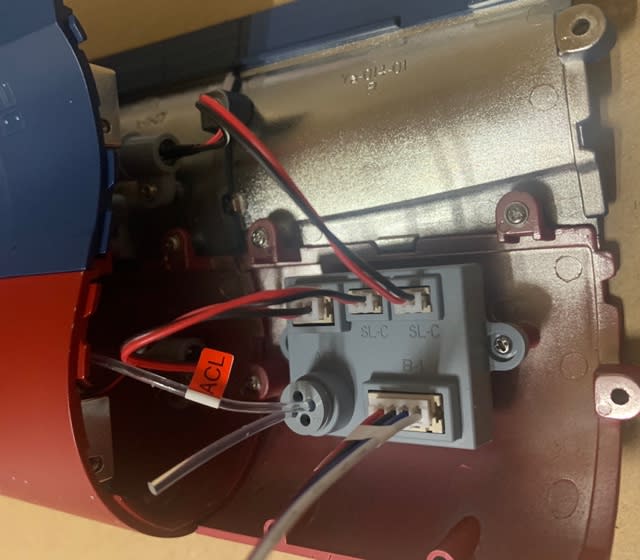

第８号で艦首甲板に取り付けた光ファイバーの先端を
固定用部品に差し込みます。
固定用部品のどの穴でも大丈夫です。
今回支給された光ファイバーも
固定用部品に差し込みます。
先程差し込んだ光ファイバーの穴の反対側に
差し込みます。

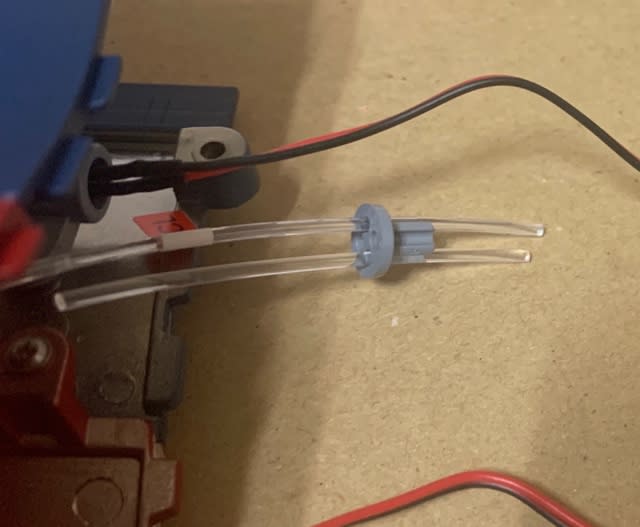

固定用部品を被せて
光ファイバーの先端が
固定用部品の端から1.5cm飛び出している事を
確認します。
この飛び出している光ファイバーを
切り落とします。
この光ファイバーをまとめた固定用部品を
LEDユニットの配線が差し込んで無い側の下に
差し込みます。
甲板と錨鎖固定部品の間にある
光ファイバー（ACL）をLEDユニット固定プレートの
前部にある枠に左舵側後方から差し込みます。
光ファイバー（ACL）を
固定用部品に差し込みます。
こちらも
固定用部品を被せた後に
固定用部品から1.5cm飛び出している事を
確認しましょう。
飛び出している光ファイバーを
切り落とします。
この固定用部品は
先程差し込んだ上に差し込みます。
最後に
光ファイバー（SL）四本を
固定用部品の穴に差し込みます。
固定用部品を被せて
また1.5cm飛び出している事を確認します。
固定用部品から飛び出している光ファイバーを
切り落とします。
このまとめた固定用部品は
LEDユニットの配線側の上に差し込みます。
これで今回の作業は終了です。
次回は
『光ファイバーの取り付け』です。
前回と今回はたくさん作業があって
ブログ的にもたくさん画像もアップして
楽しかったですが
次回は一瞬で終わりそうな感じがします😭😭😭
