今回は
フレーム部品と
電源コネクターの取り付けです。
のちに
詳しく説明しますが
この零戦の電源供給ですが
完成時にこの零戦を支え
オペレーションが楽しめる台に
アダプターを差し込み
零戦を支える後部の柱から
零戦本体へと供給されます。
その時活用する電源コネクターを
今回取り付けます。
柱に繋がるので
この電源コネクターは
零戦本体から出てしまいます。
まぁ‥‥
電源アダプターの号は
第９９号でアダプターのみと予想してますがね（笑）
そして
第１００号は操作リモコン‥‥
今回のパーツは
こちらになります。
STEP１
フレーム部品を取り付ける。
機体の右側面から
フレームの5ヶ所の突起を合わせます。
上手く突起があったら
5ヶ所をネジで固定します。
このフレームが取り付くと
このようになります。
次のフレームは
機体の左側面から
フレームの5ヶ所の突起を合わせます。
上手く合わせたら
ネジで固定しますが
2ヶ所のネジは固定しませんので
注意してください。
このフレームが取り付くと
このようになります。
最後のフレームは
先程ネジで固定してなかった箇所に
合わせます。
上手く合わさったら
ネジで固定します。
STEP２
電源コネクターの取り付け
まずは
電源コネクターのコードを
機体フレームの穴から
左側面に出しておきます。
機体フレームにある
電源コネクターのカバーに
電源コネクターをセットします。

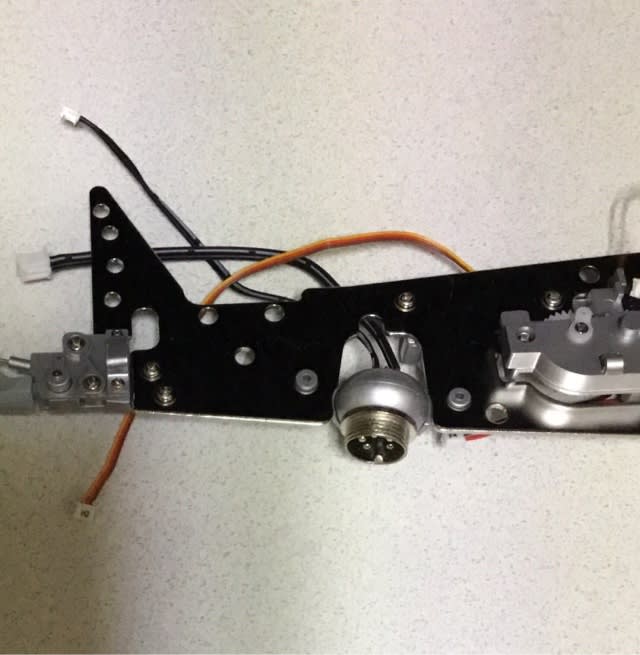

電源コネクターをセットしたら
コネクターカバーで
電源コネクターを固定します。
‥‥が
ここは完成したら
機体が上下左右に揺れるギミック箇所となり
取り付けた電源コネクターには
遊びがありますので

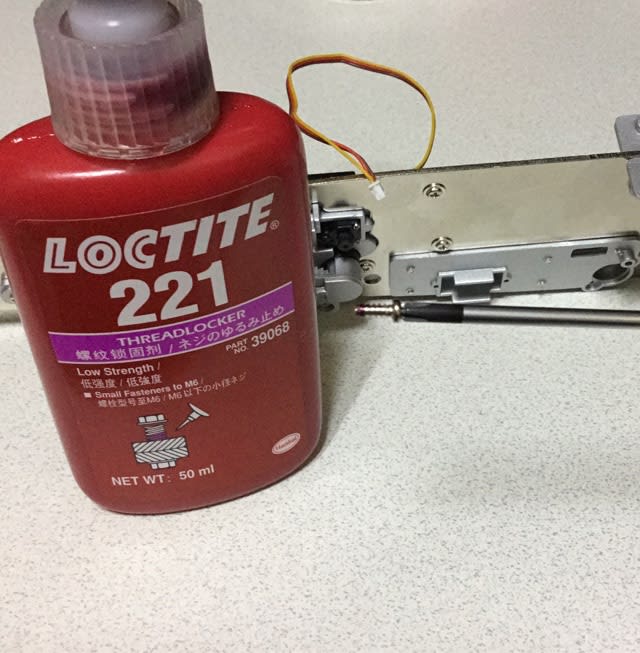

ロックタイトでネジを固定します。
これで今回の作業は終了です。
今回の組み上がったのは
こんな感じですね。
次回は
『フラップ用モーターの取り付け』です。
この零戦では
オペレーションギミックがありますので
モーターの取り付けも
多数有ると思います。
作業的には
絶対物足りないが
しっかりと取り付けて
ギミックの確定を目指し
頑張って取り付けないといけません。
週刊シリーズでは
一冊の製作量は少ないので
簡単な作業でも
絶対 気を緩めてはダメですね。
