斜鏡セル作り パイプを45度の角度で切断する方法

斜鏡がセルの中で傾いている。

これ、ずっと気になってました。

斜鏡の向きを判断する指標がなくなる。

なぜって、斜鏡がセルの中で右側に傾いていたら、それをカウンターするために、セルは左側に傾かなくてはならないではないですか。

接眼部から見た時、たとえ斜鏡がこちらをまっすぐ向いていたとしても、セルが傾いていたら、心配になりませんか？

斜鏡セルはアルミパイプを切断して作られたものです。

内径100mmのアルミパイプを切断する技術を猫五郎は持っておりません。

軽量化も兼ねて、VP管（塩ビ管）で作ってみることにしました。

しかし、正確に45度にパイプを切断するにはどうしたら良いのか。

頭をひねりまくった挙句、パイプを木枠で囲って、木枠ごと45度に切断してみました。

まずはパイプがピッタリ収まる木の枠を作ります。

そして、45度に切れ目を入れます。

斜めから見るとこんな感じ。

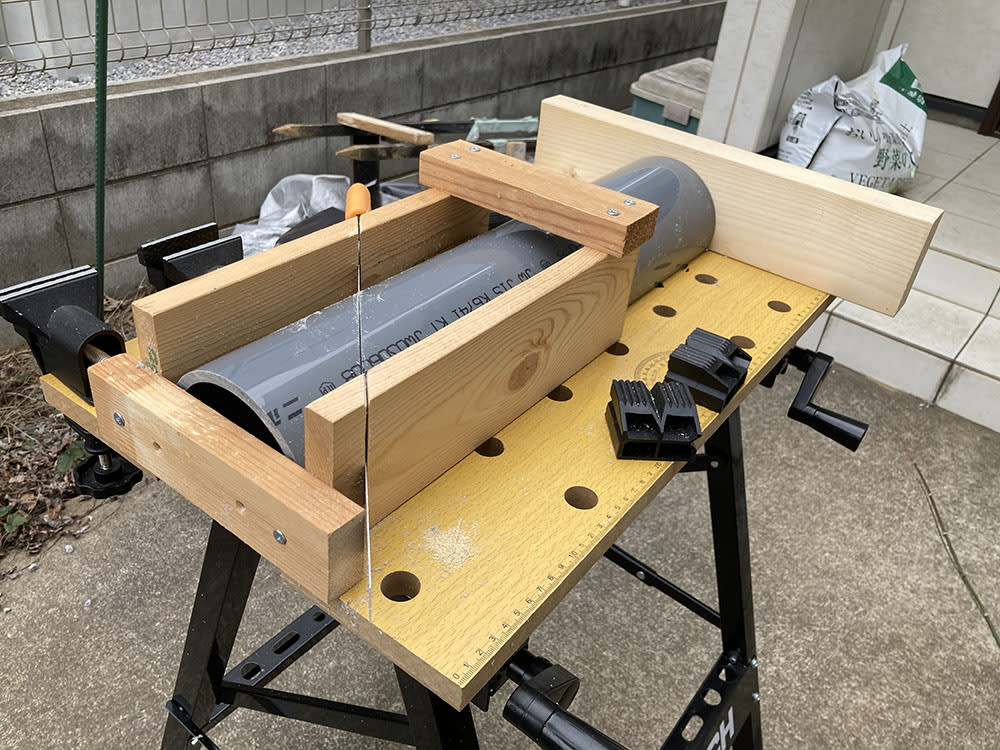

木枠に45度の切れ目を入れたら、パイプを通します。

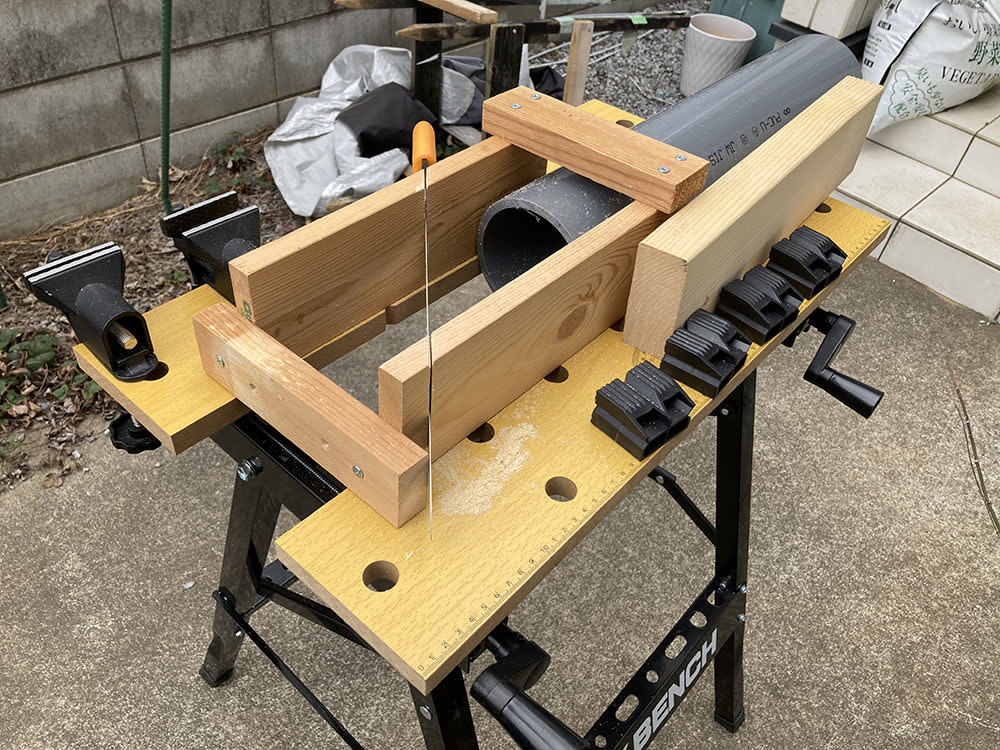

木枠に入れた切れ目に添わしてノコギリを進めます。

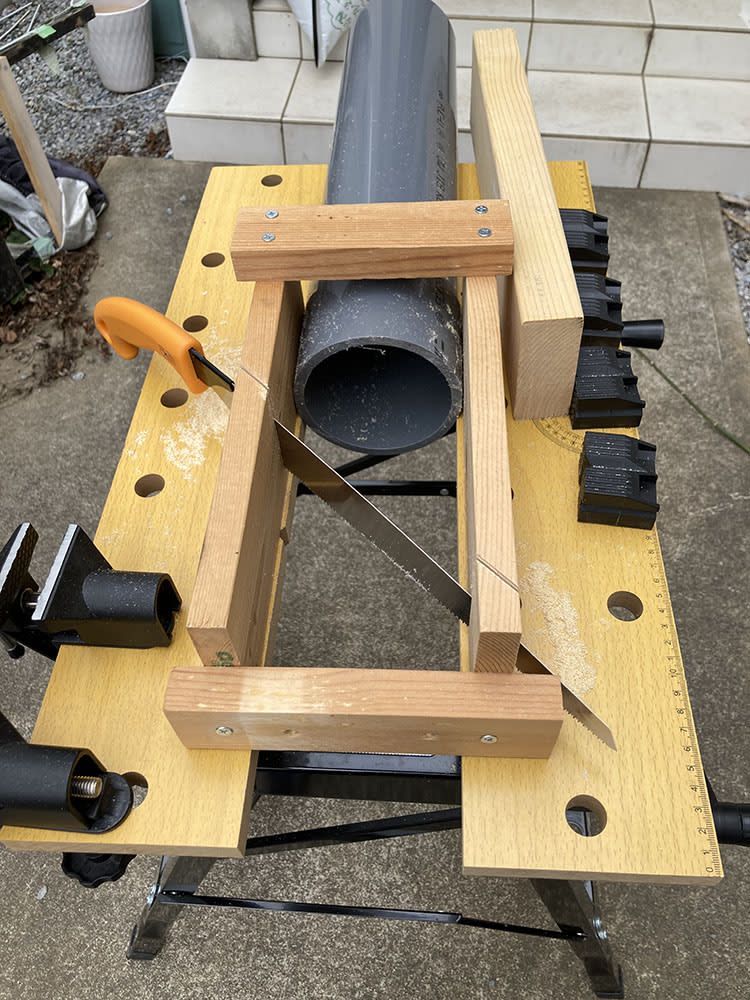

こんな感じに切り進めました。

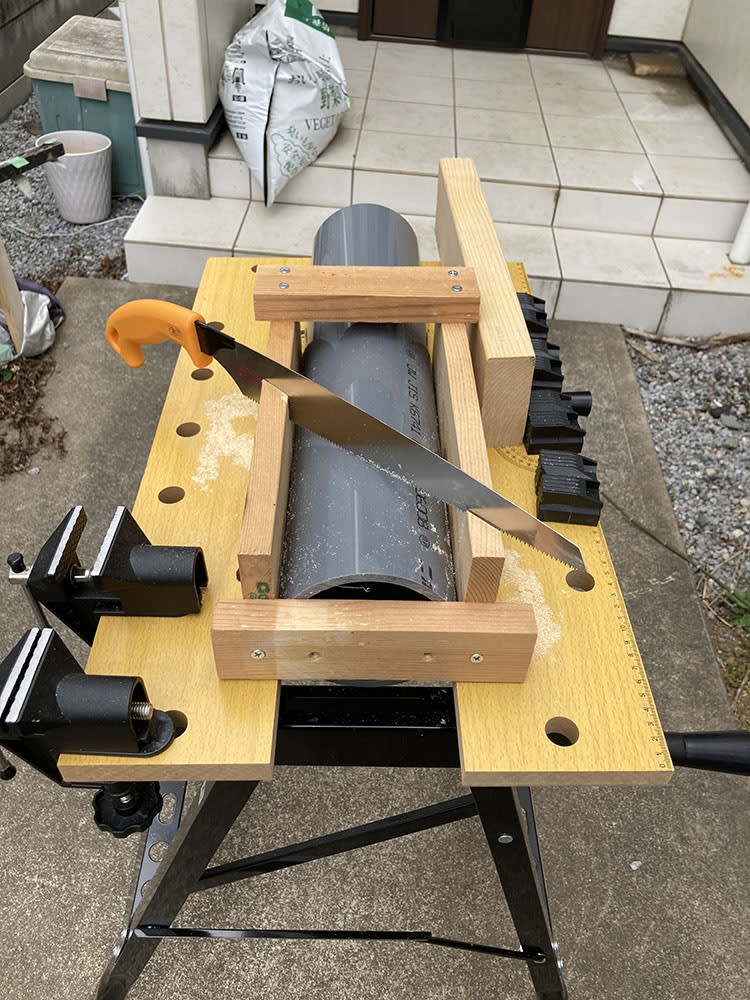

斜めから見た図

アルミ製の斜鏡セルから斜鏡を外し、45度に切断したVP管に斜鏡を入れてみたところ。

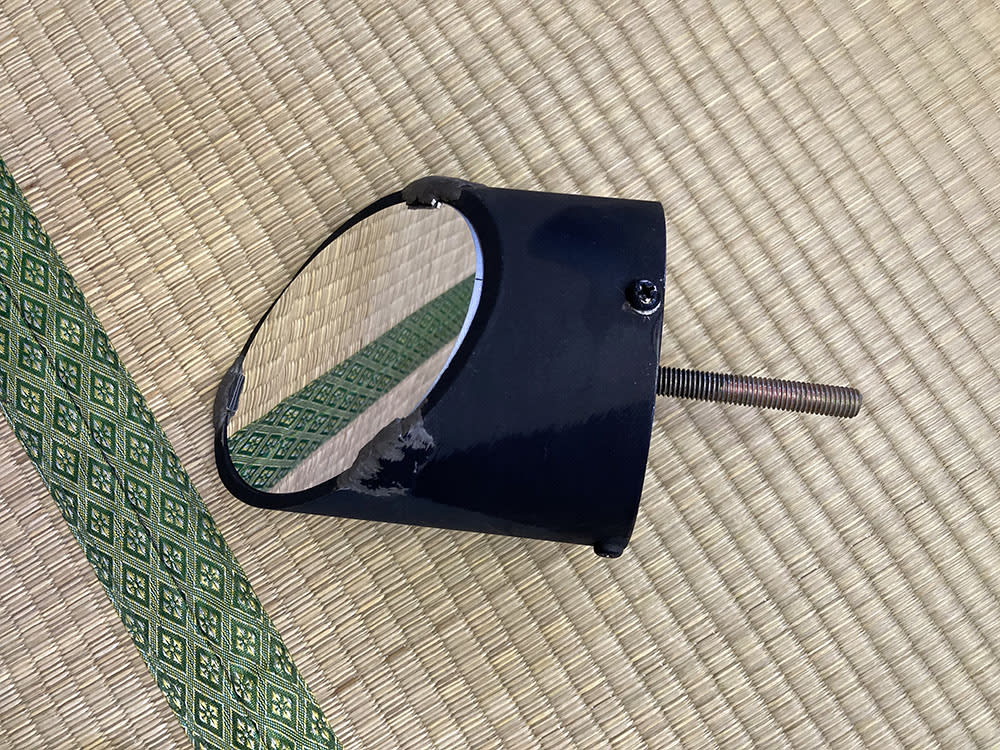

45度に切断したVP管に、斜鏡の落下防止の爪を3箇所につけて完成

いい感じに仕上がりました。

頭のいい体操になりました。
