ポータブルビデオデッキ解体新書（ロッキーの節電大作戦 番外編）

ジャンルはデジタルビデオになっていますが、しばらくアナログのお話ですm(_ _)m
１０月８日の書き込みで一部解体した「ＳＯＮＹ」のポータブルビデオデッキを詳細に解体しました。
解体前の写真　　　ビス４本をゆるめカバーを外すともうヘッド周りが
　
トップ写真は、リール用のモーターです。中央上にブレーキが有り、オルタネイト動作になっています。
駆動モーターは全部で５個です。リール用２個、テープローディング用、キャプスタン用、ヘッド用です。


ロータリーヘッド部で、２ヘッドが見えます。
　

これがロータリーヘッド先端部詳細です。


ロータリートランスです。ここでヘッドの信号を回転側から固定側に受け渡します。

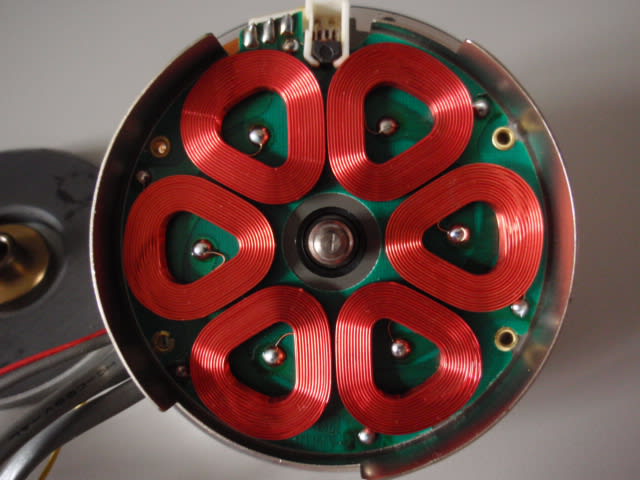

ヘッド用モーターの内部でコイルが見えます。後ろにあるのがフェライト磁石のローター部です。


音声ヘッドや結露センサーと思われる。
　

機構部品です。

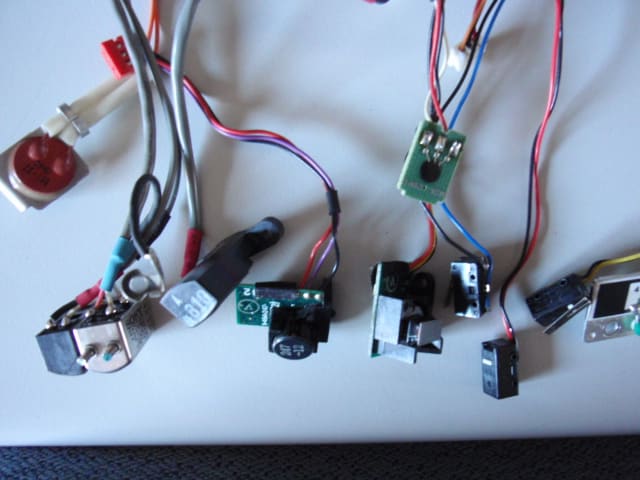

ソレノイドです。これでキャプスタンにテープを圧着させる。その他マイクロスイッチ等。
　

基板部はジャンパー線も無く完成度の高さが分かります。



※節電が進み【脱原発達成！】なので番外編を作成しました。
