福岡県の福岡空港にほど近い、
糟屋郡志免町にある旧志免鉱業所竪坑櫓。
コンクリートのロボットの様なルックスとともに、
激動の20世紀を今に伝える炭鉱の巨大竪坑櫓を、
シリーズでお送りします。
![](https://blogimg.goo.ne.jp/user_image/34/8b/850adeabf07722b670213ee1551cf3ec.jpg?random=565f58e45ac12450253883cb87ea2b2c)

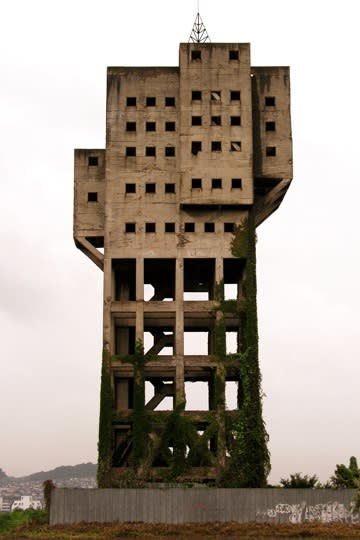

志免炭鉱竪坑櫓全景 ※画像はクリックで拡大します
既にオープロジェクトのオフィシャルブログ、
廃墟賛歌ブログではアップしましたが、
その時はワンダーJAPAN掲載記事のプロモーション的な内容でしたので、
今回はワンダーJAPAN誌に掲載しきれなかった画像も含めて、
志免炭鉱竪坑櫓の内部を、隅々までお伝え出来ればと思います。
福岡空港のほぼ真東、空港から車で約10分、
現在では市の福祉センター等がある公園に隣接した場所に、
志免炭鉱竪坑櫓跡はあります。
→Mapion
高さは地上約50mあり、櫓に近づくに従って、
その異様なルックスと大きさに圧倒され、
更に目の前で見上げると、
そのずっしりとした重量感が伝わってきます。
![](https://blogimg.goo.ne.jp/user_image/5a/32/1f036ba2e966d3e2fc9e0ac0e863b2b5.jpg?random=078d420a4e18cc7ed8512acc9707b31c)
志免炭鉱竪坑櫓
志免炭鉱は、国内にあまたあった炭鉱の中でも、
特殊な足跡を辿った炭鉱でした。
まず炭鉱の開削が海軍によってなされたこと、
そして、戦後国鉄(現JR)がその事業を引き継ぎ、
その結果、
開削から閉山まで一貫して国内唯一の国営炭鉱だったこと、
また、現存する櫓がワインディング・タワーと呼ばれる、
世界でも珍しい構造を採用していたこと。
![](https://blogimg.goo.ne.jp/user_image/60/8a/dada2e21ddd02883f1c2e3923b0fcebb.jpg?random=18ef50515613dc5d29421a9f1e6cbb2f)
操業時の志免炭鉱
この地域から産出される石炭が、
黒い煙を出さない、いわゆる無煙炭と呼ばれる種類のものだったため、
軍艦の燃料に使っても敵に発見されにくいことから、
それに目をつけた海軍が明治39年(1906)に採掘を開始。
明治から昭和の帝国時代を根底からささえ、
軍事の重要施設としての役割を担いました。
やがて地底深くの石炭を採掘する計画が進み、
そこで造られたのが当時最新鋭だった、
ワインディング・タワー式のこの竪坑櫓です。
![](https://blogimg.goo.ne.jp/user_image/7f/84/5231d42a3fd0d6605bca4cad080d405a.jpg?random=e5c69d3aa308dd3329d0619a23a824e6)
志免炭鉱竪坑櫓の断面図
炭鉱の竪坑櫓(たてこうやぐら)とは、
竪坑(たてこう)、すなわち地中に垂直に掘り進んだ穴に、
ケージと呼ばれる籠を昇降させて、
作業員や採掘した石炭を上げ下げする機械で、
いわば地中エレベーターのようなものです。
炭鉱の一般的な竪坑櫓は、
捲き上げ機が櫓とは別の場所にあり、
櫓の頂点から斜めにワイヤーを張って、
ケージの昇降を行なう構造でした。
それに比べてワインディング・タワー型というのは、
現在のエレベーターのように、
昇降機が籠の真上に設置されて、
そこから昇降の操作が行なわれる形のもので、
専有面積が破格に狭くて済むという利点と同時に、
修理の際に、部品をその都度上げなくてはならない、
とう欠点もありました。
結局ワインディング・タワー式の竪坑櫓は、
三池炭鉱(熊本)の四山竪坑や貝島炭鉱(福岡)の大之浦竪坑など、
数カ所で造られるにとどまり、歴史から姿を消します。
最新鋭の櫓を完成させた海軍でしたが、
時は終戦間近の昭和18年(1943)のこと。
軍事施設として殆ど活躍する事なく敗戦をむかえます。
戦後まもなく国鉄の管理下におかれ、
蒸気機関車の燃料として復活をはたすものの、
エネルギー変換の時代とともに、
昭和39年(1964)、志免炭鉱は閉山を迎えます。
![](https://blogimg.goo.ne.jp/user_image/33/18/0a78f4c630c0ba6ebabcd292079d1a70.jpg?random=9f19c75ad6a781bc1d0428ac597fbc4f)
志免炭鉱竪坑櫓/坑口跡
画像は櫓中心部の直下にあたる竪坑の坑口跡。
かつて地底深く430mの竪穴が口を開けていた場所は、
今ではまったくそんなことが分からないくらい奇麗に塞がれ、
植物が生い茂ってました。
![](https://blogimg.goo.ne.jp/user_image/10/5d/e91b7b8d91de36c338e21f0e6f658bbf.jpg?random=84139f8677eca76eb59f5e952806b4a6)
志免炭鉱竪坑櫓/坑口跡
竪坑口の横に残るレールの跡。
地底から籠に乗って運び上げられたトロッコは、
地上に出ると、レールに乗って、
各種の処理施設へと運び出されました。
![](https://blogimg.goo.ne.jp/user_image/25/c0/db9f861a2790831553d7ace320db1a6a.jpg?random=a4db4ad422cfec769d5564ca5765c08c)
志免炭鉱竪坑櫓
竪坑の中心から櫓を見上げたところ。
かつては中央の穴から何本ものワイヤーロープが垂れ下がり、
ギシギシと音をたてながらケージを昇降していたのだと思います。
次回からは徐々に上の階へ登りながら見て行こうと思います。
