軒下向けのドーム型カメラ

屋外用の防犯カメラというと、下の写真のような箱に入った防犯カメラが一般的です。
この箱は防犯カメラの業界ではハウジングと呼んでいて、ハウジングが防水・防塵の役目で、
中に屋内用のカメラが入っています。

「防犯カメラがあるぞー」と、目立ちます。

マンションの駐車場や広い敷地に立地しているビルの外周なとでよく取付けられています。





セイシン製カメラハウジング KS-2001



最近は、下の写真のようなカメラ本体と防水のケースが一体となったタイプが多くなりました。
目立ちはしませんが、一体型なので工事費を含めたトータルでは安いです。



後継機　SCO-6085RN/TE AHD 2M ハウジング一体型 IR カメラ





そして、軒下などにスマートに付けたいなら、ドーム型のカメラになります。ドーム型でも
屋外用は防水・防塵構造が一般的です。

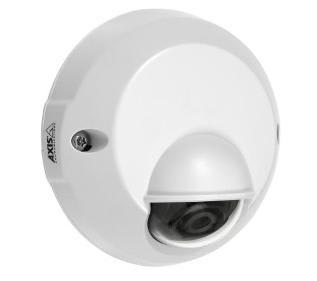

下の写真のカメラは、i-PROのコンパクトドームカメラ。小型で高さも低いので軒下や
車寄せに適したカメラです。

i-PRO (旧松下電器産業/パナソニック)　コンパクトドームカメラ





軒下向けのカメラは一般的に防水・防塵に加え、特殊ネジを採用していて、普通のドライバーでは
内部を開けられない構造になっています。


下の写真は、マンションのメインエントランスの軒下（正確には車寄せ）の天井下に取り
付けた防水・防塵・耐衝撃型カメラです。
宅配便のトラックが入って来てもぶつからない高さかどうか、事前に確認しましょう。
ここではギリギリぶつからない高さでした。






関連するブログ

カメラの向きを変えられてしまう
低い位置に取り付けるカメラの注意点



東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラ検討のための配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。




コーヒーブレイクに読んでみて　↓
筆者のサブブログ　「余談ですが」

配線の再利用でフルハイビジョンカメラへ代替

郵便局、銀行、信用金庫、病院など古くからその場所にある店舗の防犯カメラは
古いまま使用されているのをよく見ます。
特に金融機関は低解像度のカメラを使用している店舗が多いです。低解像度は
アナログテレビの解像度程度です。導入が早かったからですね。
郵便局も古いカメラ多いですね。強盗が入ったら録画映像を見ても服装や人相が
わからないのではないかと心配です。

反面、日本で最も店舗数の多いコンビニチェーンでは筆者が見ている限りほとんど
高解像度のカメラを付けています。数年ごとに取り換えている印象です。


古いカメラは既設の配線をそのまま再利用して高解像度のカメラに入れ替えられます。
以下は、2024年4月に配線を再利用してカメラを交換したマンションの駐車場の写真です。

カメラ取替え前の解像度4CIF(704×576)　CVBS方式



新カメラ　フルハイビジョン(=フルHD)解像度(1920×1080)　AHD方式



フルハイビジョンの画像は鮮明なので車のナンバーを少し隠しました。パソコンに
取り込んで拡大すると見えてしまうので。


このフルハイビジョンの画像を録画したビデオレコーダー
HRX-1635/TE ハイブリッド 16ch 8M 4TB レコーダ

このフルハイビジョンの画像を撮影したカメラ
SCO-6085RVPN/TE AHD ワンケーブル 2M IR バレットカメラ


　　　　



関連するブログ
防犯カメラの新しい方式
ナンバーも映るね

東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラ検討のための配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。



コーヒーブレイクに読んでみて　↓
筆者のサブブログ　「余談ですが」

防犯カメラの新しい方式

5～6年前から発売の防犯カメラがきれい、高画質です。新しい映像の方式が開発
されて対応する防犯カメラが発売になってきたからです。

テレビだと地デジという規格が日本で2011年（H23）7月から（岩手・宮城・福島を
除く）44都道府県で地上デジタル放送として始まりました。テレビ局が出す電波の
種類が地デジの規格となり、皆が見るテレビがその電波に対応したということです。


防犯カメラも、従来の CVBS （wikipedia）の方式だと映像をきれいにするには
限界があるため、新しい方式として、IP、HD-SDI、AHD、HD-TVI、HD-CVI など
いろいろ出てきました。ちょっと乱立しました。

乱立した理由は、映像をきれいに出せるチップセットという回路を電子部品
メーカー数社が開発して防犯カメラメーカーに採用を働きかけ、防犯カメラメーカー
各社がそのチップセットを内蔵した製品の販売を開始したからです。

以下は、筆者が作成した現在販売されている防犯カメラの方式の表です。
少し内容を見直しました。(2024年10月)
ダウンロードはこちら(pdf.)

CCTV（CVBS）方式は、最近は特殊用途以外はほとんど導入はないです。
映像のデータ容量が少ないので長期間録画を優先する場合でしょう。役所の導入は
まだあります。高い解像度を必要としない場合です。
但し、英語圏の犯罪物の映画やテレビドラマを見ると今でも防犯カメラ映像を普通に
「CCTV」と言っています。


カメラの台数は別にして、とにかく画質にこだわりたければ、HD-SDIの方式を
お勧めします。カメラと録画機の間の配線距離が100m以上あると、途中に
アンプ等を入れる必要があります。なお、配線距離は直線ではありません。
建物の形状により直線的に配線できない場合が多いですから、意外と長くなる
場合があります。
但し、HD-SDI方式の防犯カメラを製造するメーカーは少なくなりました。
金額がちょっと高いからだと思います。

無難に選ぶならAHD方式です。中国・韓国・台湾のメーカーがどんどん製品化
しています。多分、日本の各社も製造を委託していると思います。

IPカメラは、大きな施設向けでカメラの台数も10台以上のところが多いです。
導入する企業にはITに詳しい人を担当させた方が良いです。

普通は、同じメーカーの録画機とカメラを導入すれば問題ないですが、すでに導入
済みで防犯カメラを増やしたいとか、録画機だけ交換したいとかなると、方式が
違うと映る、映らないなどの問題が出てきます。業者と間違いがないように打ち合わ
せしてください。


一部を除いて、どの方式もネットワークに接続することが可能ですからパソコンや
スマホで閲覧できます。（ネットワークの設定が必要になります）


関連するブログ

配線の再利用でフルハイビジョンカメラへ代替
防犯カメラの説明書きはむずかしい？
HD-SDI方式の防犯カメラ



東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラ検討のための配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。

コーヒーブレイクに読んでみて　↓
筆者のサブブログ　「余談ですが」



赤外線カメラの映像をお見せします

赤外線カメラの映像をお見せします。

一つ目は埼玉県内の農地と住宅地が混在する地域。
夜は人通りも少なく外灯もまばらで暗いので、赤外線カメラが有効です。

写真中心奥が、ゴミ置場です。住人ではなさそうな人がゴミをゴミ置場の
中ではなく、周りに捨てていく事が多いのです。
防犯カメラで不法投棄を抑止するのが目的です。

下の写真の中心の丸い明るい部分が赤外線LEDが地面を照らしていて、
そこだけ明るく映っています。赤外線が照射してないエリアは暗いので
人物が映っても判別できないかもしれません。赤外線カメラだからといって
映像全体が暗闇に強い訳ではなく、赤外線の照射範囲だけ明るく映ります。



このカメラは、サムスンテックウィンの赤外線カメラの
SCO-2080RN （リンクは後継機のSCO-6085RN/TE）



SCO-2080RN は赤外線の照射範囲の角度が約40度、映像全体は最大水平角度
94.4度です。そして、赤外線の最大照射距離は約50mを誇ります。
分譲マンションや工場・施設向けの本格的赤外線防犯カメラです。

横浜の賃貸マンションでは以下のように同じ場所に2台取付ました。
同じ場所に2台取付けると配線工事の工数も少なくなりますし、マンションの
美観もスッキリします。建屋の前後を映しています。
スポットライトを似ている外観で、デザインが良いカメラです。






三つめは、室内(店内)に付けた赤外線カメラです。

下の2枚の写真は、赤外線が効いている、効いていない場合の比較です。
同じカメラの比較です。

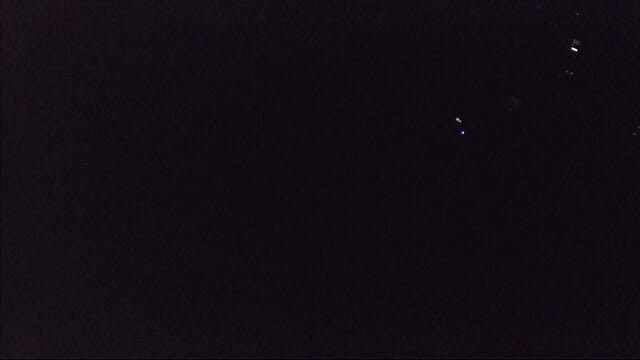

上の写真は真っ暗です。かすかにOA機器のLEDの点灯が見えます。
室内の照明を消して数秒経過すると下の写真のように赤外線LEDが点灯し、
見えてきます。すごいと思います。
泥棒が店内の照明を点けないで物色している場面も映ると思います。





取付けたカメラ　SCD-6085R/TE AHD 2M IR ドームカメラ
フルハイビジョン解像度のカメラで、赤外線は約20m先まで照射します。

　　　



関連するブログ

防犯カメラをケチると暗い場所は映りません　立川市の６億円強奪事件
暗いと映りません
暗い場所には照明を追加しましょう

ゴミ置場にも防犯（監視）カメラ その1
ゴミ置場にも防犯（監視）カメラ その2

東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラの配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。

コーヒーブレイクに読んでみて　↓
筆者のサブブログ　「余談ですが」

ナンバーも映るね

AHD方式の防犯カメラを納めました。AHD方式とはカメラと録画機の間の配線は
同軸ケーブルを使用し、映像の 解像度（wikipedia）は1920×1080以上で地デジ
放送と同じくらいのレベルです。非常に鮮明です。

同軸ケーブルを使用する配線ですので、例えば10年以上前に防犯カメラを導入した
施設でも配線を再利用して機器だけの入れ替えで済みます。
今回も15年以上も前の配線を再利用して納めました。

今回、お客様から車両のナンバーも記録したいとの要望があった訳ではないですが
ほぼナンバーも映ります。

下の写真は、録画された動画を静止画に変換しました。レンズをほぼ最大の※広角
（95度位）で調整しました。このブログのスペースの関係上、ナンバーは小さくなって
いますが、ビデオレコーダーに接続されたモニターを見ると番号はわかります。
（白い車の後ろのナンバープレートの一部は加工しました）



※広角 （IT用語辞典バイナリ）

ビデオレコーダーで録画された映像をUSBに一部を移し替えて、Windows パソコンで
再生しました。再生は、ビデオレコーダーに付属している 画像ビューワ を
（wikipedia）利用しました。この画像ビューワは再生の早送りや巻き戻しはもちろん、
静止画の表示や印刷もできるようになっています。


今回ご採用されたAHD方式防犯カメラの新型です。


　　　

SCO-6085RN/TE AHD 2M ハウジング一体型 IR カメラ

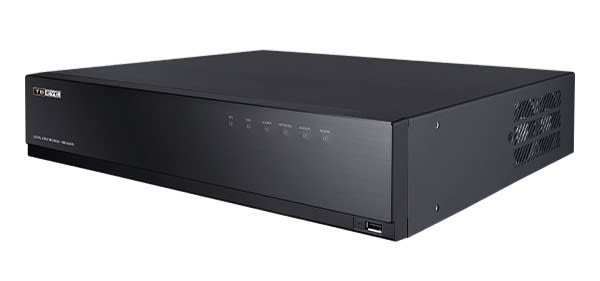

HRX-435FN/TE ハイブリッド 4ch 8M ファンレス 4TB レコーダ
同じく採用されたシリーズのビデオレコーダーの後継機です。
最大4K( 解像度 3840×2160 接続するカメラの仕様によります)の録画も可能です。




関連するブログ

防犯カメラの新しい方式　AHD方式についての説明あり
配線の再利用でフルハイビジョンカメラへ代替


東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラ検討のための配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。





コーヒーブレイクに読んでみて　↓
筆者のサブブログ　「余談ですが」

PTZカメラ 光学10倍、20倍、30倍ズームの違い

各メーカーから発売されている可動式カメラの パン・チルト・ズーム(PTZ)カメラ は、
光学10倍、20倍、30倍ズームなど、レンズの最大の倍率によって機種がいろいろ
あります。

メーカーによっては、12倍や36倍という機種もあります。


ハンファテックウィンのパン・チルト・ズームカメラ２機種

　　

XNP-6320 光学32倍ネットワークPTZカメラ
XNP-6120H 光学12倍ネットワークPTZカメラ

どのタイプを選んだら良いか迷うところです。
PTZカメラは、この光学〇〇倍ズームの〇〇倍で金額が大きく違います。
（加えて、カメラが上下左右に動くスピードが速いと高価です）


H形鋼に取付け工事中のXNP-6320




外壁の角に取付けたXNP-6120H
専用のコーナー金具とぶら下げ金具との組み合わせ




パン・チルト・ズームカメラを導入することになったら、提案してもらって
いる業者にその機種の映像を見せてもらってください。
最大どの位の大きさで映るのか目で見て確認しましょう。

参考までに18倍、26倍、36倍の3機種で、距離が30，40，50mで人物が
どの位の大きさで映るか図を作成しました。
最大、どのくらいの大きさで映るか、という目安です。


大きい図ははこちら（jpeg 約40KB）　　印刷できます

この図は少し小さめに作成しています。その理由はカメラの映像を表示する
モニターによっては、カメラが送り出す映像の四辺の端っこがフレームのように
欠けてしまうことがあるからです。
端っこが欠けると、結果的にカメラの倍率を少し大きくしなければなりません。


いい動画があります。32倍ズームで映した動画です。
200, 150, 100, 50m 先の人物と車がどの位の大きさで映るかを確認できます。
なお、PTZカメラは普通、自動でピントが合います。
他のメーカーのPTZカメラでも同程度の倍率なら参考になります。



最大32倍のズームができるカメラの場合、100m先の車のナンバーがなんとか判別
できますね。車が動いている場合は少し変わってきますので気を付けてください。


関連するブログ

パン・チルト・ズームカメラ（PTZ）カメラ
映画「ターミナル」の中の防犯カメラ
定位置に戻るカメラ
インターネット経由でPTZカメラをカメラを動かす

東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラの配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。

コーヒーブレイクに読んでみて　↓
筆者のサブブログ　「余談ですが」

壁や斜めの天井に取付できるドームカメラ

3軸機構のドーム型カメラ

店舗移転の工事に伴うカメラの移設工事です。現店舗からカメラを外して、
新しい店舗で配線工事とカメラ取付けを行いました。

防犯カメラ設備の移設工事ですが、天井の高さが2.5m位から新しい店舗では3.5mに
なりました。ドーム型カメラは天井に直接取付けますので、カメラと商品や人物との
距離が長くなり、映像が広角になりすぎます。
つまり、万引きの場面が捉えにくくなるのではと心配でした。



しかし、昨年導入いただいたドームカメラは、そういえば※3軸機構を採用していて、
壁にも取り付けできることを思い出しました。結果的に4台のカメラの内、2台を下の
写真のように壁の2m位の高さに垂直に取り付けて、ゴルフショップ様がご満足いた
だける映像の提供ができました。


3軸機構採用のドーム型防犯カメラ　壁にも付けられます。


※3軸機構を持つカメラとは、カメラの機構部分がレンズといっしょに上下に傾き、
レンズ自体も上下にも動きます。そして回転もします。従い、ちょっとした映像の
傾きの補正はもちろんですが、天井以外に、例えば階段下の斜めの天井や壁に垂直に
取り付けられます。垂直の壁に付けても天井に付けたときと同様に映像を表示します。

3軸機構ドーム型カメラとモニター


箱型のカメラで天井高が低いといたずらで向きを変えられたり、壊されたりする
リスクがあります。このような場合も3軸機構ドーム型カメラは有効です。



東京都内の地下鉄の出入口の3軸カメラ。
傾斜している天井に取り付けられています。強化プラスチックのガラスを採用した
耐衝撃型カメラだと思います。


下のカメラはハンファウィンの耐衝撃型ドームカメラ
バンダルプルーフ ドーム型カメラ SCV-6085R/TE

　　　　　
このクラスの業務用のカメラですと、垂直な壁に取付けて映像の上下反転、場合に
よっては左右の反転の設定もします。


最近発売のドーム型カメラは、ほとんど3軸機構を採用しています。
天井はもちろんですが、壁や傾斜のある壁天井にも取付けられます。

下の写真は工場の機械装置の内部にドームカメラを取付けました。
カメラの設定メニューで映像を上下と左右を反転して表示するようにしました。



関連するブログ

カメラの向きを変えられてしまう
低い位置に取り付けるカメラの注意点
映像を反転させる

東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラの配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。



画角が超広いカメラを取付けました

以前からピッタリはまる現場があれば提案しようと思っていたカメラです。
画角が超広いカメラです。




フルハイビジョン画質　パノラマカメラ HS-180AHD

※「フルハイビジョン」とか「4K」ってなに？　テレビやディスプレイの
「解像度」について解説【2021年版】　IT media

台湾の HI-SHARP という会社の製品です、日本では店舗プランニング
が輸入販売しています。
水平画角(左右の幅)が最大約180度あり、垂直画角も約110度あります。
パノラマカメラとも呼ばれています。
幅は120～180度まで5度刻みで調整でき、幅の調整によって垂直画角も
変化します。

画角の調整は、カメラから延びるスイッチか輸入元推奨のビデオレコーダー
から行います。ビデオレコーダーからは取付け後にも変更できます。
弊社では事前に以下のハンファテックウィンのビデオレコーダーに接続して
テストしました。ビデオの操作メニューから画角調整ができることを確認
しました。
また、このビデオレコーダーの映像をネットワークから閲覧できるソフト
ウェアの スマートビューワ(SmartViewer) からも画角調整ができることを
確認してお客様に納入しました。

　　　HRX-435FN/TE ハイブリッド4chレコーダ


このレコーダの発売前の機種や新しい機種でも画角の調整ができます。
お問い合わせください。

下の写真はこのカメラからの画像です。
180度にすると広く映りますが人物が小さく映るので120度に設定しました。




製品紹介のビデオがありました。
180度の画角で大きな部屋の手前左から手前右側の隅まで映っています。
HI SHARP 180 degrees Panoramic AHD camera HS-AHD-D025C4




※画角 Wikipedia

日本国内の東日本地区の電力周波数が50Hzのために起こるフリッカーの調整が
自動になっているので大丈夫かなと心配でしたがチラつきもほとんどなくきれいに
映りました。

防犯カメラの映像がチカチカする場合の回避方法　フリッカーについて



防犯カメラは下の図のような四角い部屋の隅に取付ければ部屋全体が映り
ますが、隅に取付けることができない場合にこのカメラは威力を発揮します。
しかも垂直画角が最大110度もあるのでカメラの真下も映ります。
上のYouTubeに出ている女性の足元も映っていますね。



筆者の家の近くのコンビニにも以下のイラストのような感じでレジ後ろの
壁の真ん中あたりにこのカメラが付いていました。



関連するブログ

こっちを向いてませんが映ってます
１台のカメラで部屋全体を映す

東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラの配置イメージ図も作成します！

• メールでのお問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。





コーヒーブレイクに読んでみて　↓
筆者のサブブログ　「余談ですが」

当社が納入しているカメラと低価格カメラとの違いを少し 2

当社は普通、レンズが別売か、ズームイン・ズームアウトできる 画角
（wikipdeia）を調整できるカメラをご提供しています。近くを大きく撮る、
遠くを中心にピントを合わせる、敷地を広く撮りたい、などなど 単焦点
（wikipdeia）のレンズでは対応できないからです。

一眼レフカメラと同じですね。



下の２つの写真でご説明します。
この写真をマンションのエントランスを映しているカメラの映像と
思ってください。

２つの写真は、エントランスから入場してくる人を映しています。
どちらの写真が防犯カメラの映像としては良いでしょうか。

下の写真の方が良いです。人物が大きく写っているからです。

上の写真の薄いピンク色で囲った３ヶ所の映像は不要です。
仮にこの人物が毎週月曜日に現れるストーカーだったら、
上の防犯カメラの映像では人物の特定がむずかしいかも
しれません。

このようにレンズが別売か、内蔵でも焦点距離の調整できるカメラを
選んでください。

被写体の大きさの調整できない固定レンズ（ 画角 を調整できない）を
採用しているカメラは避けた方がいいです。（エレベータのかご内の
カメラは固定レンズでも大丈夫な事が多いです）

人物を大きく映すために、エントランスにカメラを近づけることも
できそうですが、天井は、照明や火災報知機など、いろいろ付いていて、
カメラを付けたい位置に付けられないことも多いです。

また、美化も考慮する必要があります。

我々専門業者が販売している防犯カメラやビデオレコーダーは、分譲
マンションや一般企業や官公庁に主に納入している、いわゆる法人向け
商品です。必ず現場を下見して、システム構成を検討しご提案しています。

関連する記事

防犯カメラのタイプの選定
業務用カメラと低価格カメラとの違いを少し 1

ダミーカメラは効果あるの？
防犯カメラはどこに付けるか

防犯カメラの増設は他メーカー製品もできます

東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラの配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。



防水カメラも浸水する

屋外仕様の防水のカメラですが、取り付けてから10年位経過して浸水
してしまいました。
下の写真の黒いゴムパッキンの部分が長い年月で腐食して隙間ができて、
そこから雨水が侵入したようです。





建屋の角の軒下に取付けたカメラです。建屋の構造上雨水がまとまって
落ちる場所で、しかもカメラの上の天井の中も濡れていました。

防水のスマホでも経年でゴム部分が薄くなったり熱などの影響で水が
入ってしまうようです。だいたい各メーカーでは保証期間内の防水を
約束しています。定期的なメンテナンスが必要なんです。

浸水した状態で何日間も経過するとほとんどの電気製品は基板が腐食して、
修理不能になってしまいます。そうすると買い替えることになります。

今回のカメラも浸水が始まってから1ヶ月以上は経過したようなので
修理ができなく交換となってしまいました。


このような車寄せの屋根の中も雨水で濡れている場合があります。


厄介なのは取り付け場所の天井の中が濡れていて、継続的に上から水が
掛かる状態でもあります。


関連するブログ
カメラが浸水

東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラ検討のための配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。



コーヒーブレイクに読んでみて　↓
筆者のサブブログ　「余談ですが」

防犯カメラの映像を表示するモニター（3）

防犯カメラの映像を表示するモニターについてです。
（2）では、出力する解像度とコネクタの話でした。

今回は、モニターを壁に取付けたり、天井から吊るす方法についてのご案内です。

壁掛け、天吊り対応のモニターを選ぶ



まず、モニターが壁掛金具や天井吊下げ金具が取り付けできるタイプを選ぶ必要が
あります。付属のスタンドで机に置くだけしかできないタイプがあるからです。

テレビやモニター製造元の仕様を見て、対応になっているか確認しましょう。

製造元の標準金具が使えれば、その金具を使いましょう。



また、その他に仕様を見て、壁掛け/天井吊下げについて「VESA(ベサ)規格」に
対応していれば、市販の金具が使えます。



※VESA規格について （共栄商事オーロラのページ）





筆者がときどき使う壁掛金具　VESA規格対応　ウィンテクノのLA-37G

上下左右にモニターの向きも変えられるので、映像が見やすい位置に固定
できます。20インチ程度までのモニター用です。



取り付けた例



横からの写真なので余ったケーブルがごちゃごちゃしていますが、モニターの
陰になっているので正面からは見えません。


次に天井吊下げ金具　VESA規格対応　オーロラ のMDH-300





VESA規格対応のオーロラのMDH-200で取り付けした例

モニターを壁掛けしたり、天井から吊下げる工事は必ず弊社や専門の業者に依頼
してください。
耐震を考慮して、ちょっとやそっとでは落下しない工事が必要だからです。


モニターを４台取付けた例をご紹介します。

カメラが20台以上、2つのビデオレコーダーで2システムあるお客様の
工事例です。

モニターを壁掛けにする理由は常に映像を見たいからです。
また、常に見たいのでカメラ１台の映像が小さい表示だと見にくいです。
このお客様は4台のモニターを天井から吊り下げる工事をしました。



使った機材は、オーロラの FH-10M2 です。
FH-10M2は、横に２台並べることもできますし、写真のように縦に
２台取付けることができます。

工事は事務所の天井を通り抜けて天井裏にこの金具のパイプを取付けて
あります。

ビデオレコーダーに付属のマウスはワイヤレスタイプに変更しました。
モニターのすぐ下のラックの上で映像を見ながら操作するためです。


------------------------------------------------------------------------------------------
2024年7月

先日は、NECの32型モニター LCD-E328 を LA-37G 使って壁に取付け
ました。最近のモニターは軽くなりましたので。6Kg 程度です。
このモニターは裏側に 100×100 mm の取付け用の穴が開いています。
下のリンク先の図に記載されています。

NEC LCD-E328の三面図
------------------------------------------------------------------------------------------

※1つ注意ですが、VESA規格のモニターには裏側に取付け用のビス穴が事前に
開けられています。このビス穴の深さがメーカーや機種によっていろいろですので、
事前に深さと取付板の厚さを考慮した長さのビスを用意してください。
ビスが短いと落下の危険が高まりますし、長いとモニターの内部にまで届き、
ビスが基板に触れてしまうおそれがあります。



関連するブログ

防犯・監視カメラ映像のモニターの掲示
外部モニターの設置場所で犯罪抑止力に効果
大型モニターの天井吊下げ工事


東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラ検討のための配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。

コーヒーブレイクに読んでみて　↓
筆者のサブブログ　「余談ですが」

１台のカメラで部屋全体を映す

隅に付けると全体が映ります

1台の防犯カメラで部屋全体を映すためには、どこに付けたらいいで
しょうか。

少ない予算をやりくりして、カメラ1台で部屋全体を映すためには、
下の図のように隅にカメラを取付ます。


　　　　

その際、カメラ選びで注意しなければならないのは、レンズの最大
水平 画角 です。

画角が約90度以上なければ部屋全体が映りません。カメラにはレンズの
画角が調整できるタイプ（金額が高い）と固定式のタイプ（金額は安い）が
あります。また、レンズが別売の箱型カメラもあります。レンズが内蔵
されているカメラを選ぶ場合は画角が調整できるタイプを選びましょう。

インターネットで販売されているカメラでは、画角の表示のないタイプや
70度程度のタイプもよく掲載されています。こういうタイプを購入して
部屋の隅に取りつけても部屋全体は映りませんので気をつけてください。

画角が調整できるレンズを内蔵したドーム型カメラ

SCD-6085R/TE アナログHD 2M IR ドームカメラ
水平最大画角110.2度

部屋の隅に取付けたSID-460NW
長方形の事務所内全てが映るように調整しました。



加工した写真ですが、部屋の天井の隅に防犯カメラを付けると以下のように
映ります。
廊下が直角に交わったレイアウトです。カメラのレンズを目一杯広角に
調整しています。右端の男性と左側の女性2人の全身が映ります。
但し、廊下の中間あたりに障害物があると死角ができてしまいます。





最近、天井の中央に取付ける全方位カメラが出てきました。下が見本の
画像です。何か途中に障害物があっても死角が多くなりません。
１台のカメラで4分割表示ができます。



反面、カメラの位置は天井の中央に付けることが多いので、カメラに
近い人物は全身が映っても見下ろす感じに映るので、人物が少し下向いて
いると人相はわかりません。但し、店舗では、商品も映す必要があるので、
全方位カメラが向いているでしょう。詳しくは、以下の記事をご覧ください。

全方位カメラがすごい


関連するブログ

防犯カメラのタイプの選定
防犯カメラはどこに付けるか
壁や斜めの天井に取付できるドームカメラ

東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラ検討のための配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。



京浜東北線の新しい防犯カメラ これは気付かない

京浜東北線に乗って何気に天井を見たら、新しい防犯カメラが付いていた。
今まではドアの上に付いていたのが照明の蛍光灯のホルダーの端の方に
防犯カメラが取り付けられていた。それが以下の写真。








同じ取付け方で、山手線と総武線でも見かけた。この位置だとほぼ天井から撮影できるので
人と人の隙間も映るでしょう。痴漢への犯罪抑止力の向上も期待できる取付け位置です。
反対側の対角線の方向からも別に1台付いていました。
余計なお世話ですが、蛍光灯のすぐとなりなので映像にノイズが出ないか心配です。

緑色のLEDが点灯しているのはカメラではなさそう。その左側の長方形がカメラでまず
間違いないです。レンズらしきものが見えました。


-------------------------------------------------------------------------------------------------------
2022年2月

東京の地下鉄の銀座線でも防犯カメラを見ました。以下です



-------------------------------------------------------------------------------------------------------


関連するブログ

東急が全車両に防犯カメラ設置を進める
ロンドンの新２階建てバス　防犯カメラを１６台搭載
埼京線車内の防犯カメラが効果
東北新幹線「はやぶさ」に防犯カメラ設置
路線バス車内の防犯カメラ　急速に普及

おしゃれな防犯カメラ

防犯カメラの販売業者向けの展示会に行ってきました。

新しい高解像度のカメラ、自動車ナンバーの識別システムなどが目を引きました。
中でもスウェーデンのネットワークカメラの専業メーカーアクシスの小型ドーム型
カメラはヨーロッパのセンスでおしゃれでした。







AXIS M31-VE ネットワークカメラシリーズ



非常にコンパクトながら高解像度、デザインも良く、防犯カメラを意識しない
スタイルでした。

写真のように壁付け専用モデルです。（天井取付けもタイプもあり）
飲食店や美容室、病院など、白い壁に向いていると思います。
取り付けると照明やセンサー、火災警報器のような感じです。


--------------------------------------------------------------------------------------------
2019年4月

下の写真のカメラは弊社で取付けた全方位カメラです。カメラの下型が
360度全体が映ります。
おしゃれというか、照明なのかセンサーなのかわからないスタイルです。



ハンファテックウィン製 XNF-8010RVN 4M バンダル 全方位 カメラ

----------------------------------------------------------------------


関連するブログ

特殊な防犯カメラハウジング
これも防犯カメラです
美観に配慮した防犯カメラ


東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラの配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。



飲料自販機に防犯カメラを内蔵

街なかの飲み物の自動販売機に防犯カメラが内蔵されたタイプが登場しました。
キリンのソフトドリンクの自販機の飲料サンプルの中に小型カメラを内蔵して
映像を録画します。

飲み物の自動販売機に防犯カメラを設置するのは、ダイドードリンコが以前から
やっています。
今回は、機械に小型カメラを内蔵させる隠しカメラ的な装備です。

GetNavi web
2018/7/4 17:30
自販機が人々の安全を守る？ キリンが「みまもり自動販売機」を発表

警視庁のキャラクターと「みまもり自動販売機」と大きく看板が出ていますが
警察の監修で防犯カメラを内蔵させたようですから、隠しカメラ的に設置して
自販機荒らしの常習者を検挙するのが目的でしょうか？


　　　　         　　


キリンのプレスリリース　07.03.2018

防犯カメラは、何か悪いことをしようする人間に対し、防犯カメラを目立たせて
存在を確認させ、思いとどまらせるのが最も重要な役目です。
そして、取付ける高さですが一般的には人が手を伸ばして届かない位の高さ、
2.5～3m位です。

この位の高さに付ける理由は、カメラをいたずらされないため、幅広く、遠く
まで撮影するためです。自販機の上にカメラを設置すると、自販機を利用する人、
前の道路を歩く人、自転車で通る人、車の通行まで普通は見れます。


川崎市のダイドードリンコの自動販売機と防犯カメラの設備


サンプル内のカメラだと飲料を購入する人がカメラの前に立っていると周辺は
見えなくなるので、上に取付けるより設置環境は悪いです。

警察の予算も限られていますから、自動販売機の業者に協力してもらって
犯罪検挙率を上げたいのがねらいでしょう。

-------------------------------------------------------------------------------------------
2020年3月5日
自動販売機内蔵のカメラが犯人逮捕に一役

自動販売機の飲料サンプルの中に小さいカメラを忍ばせたこの方式ですが、
埼玉県の深谷市で犯人逮捕に一役買いました。
カメラの高さが低いのでどうかなと思いましたが、失礼しました。

キリンのプレスリリース
～キリンビバレッジの「みまもり自動販売機」が事件解決に貢献～
深谷警察署より感謝状を受領


-------------------------------------------------------------------------------------------

関連するブログ

通学路に無償で防犯カメラを設置
通学路に防犯カメラの設置計画1
通学路に防犯カメラの設置計画2


東京都・神奈川県・千葉県・埼玉県内の現場調査と見積作成は
無料です。カメラ検討のための配置イメージ図も作成します！

● メールでのお問い合わせ
お問い合わせ

右側の欄の連絡先のメールアドレスも利用できます。
アドレスをコピーして、メールソフトのあて先に貼り付けてください。



コーヒーブレイクに読んでみて　↓
筆者のサブブログ　「余談ですが」
