ISO Lead (改)

先日届いたISO Lead(オーディオ用コネクタ)のピンアサインを
変更し、ついでに常時12VとAccの取出し端子を追加しました(^^)b

(電源取出し用の中継コネクタに改造です)

ISOコネクタ(A,B)のピン配置は以下のとおりです。

＃茶色(B)はスピーカー、黒(A)が電源ほかです。
※A,Bコネクタの形状は同じでも車種や年式でピンアサインが
異なることがあるので注意してください。

▼Smart(450)の場合は

B1 Tweeter Right + B2 Tweeter Right - B3 Speaker Right + B4 Speaker Right - B5 Speaker Left + B6 Speaker Left - B7 Tweeter Left + B8 Tweeter Left -

A1 No Connection A2 No Connection A3 No Connection A4 12v Switched A5 Remote Out A6 Lighting Input A7 12v Permanent A8 Earth

通常、リア用の出力がツイーター用の出力になってるんですネ～(^^)b
＃Kの場合はオプション?でツイーター付けないと駄目ですけどネ(^^;


▼New Beetle(2003)の場合は

B1 Rear Sp Right + B2 Rear Sp Right - B3 FrontSP Right + B4 FrontSP Right - B5 FrontSP Left + B6 FrontSP Left - B7 Rear Sp Left + B8 Rear Sp Left -

A1 Speed Impulse A2 No Connection A3 K-line A4 12v Switched A5 12v Permanent A6 Lighting Input A7 12v Permanent A8 Earth

*K-Lineて何?

(※注意)
Accや常時を取出すだけなら分岐で直接車両側から取り出せばOKです。
わざわざ↓の中継コネクタに改造する必要はありませんから...(汗)


▼ISO Leadの改造
お取り寄せしたISO LeadはSmart用ですがKey-OnとPermanentの
位置が交差しているので配線を入れ替えます。

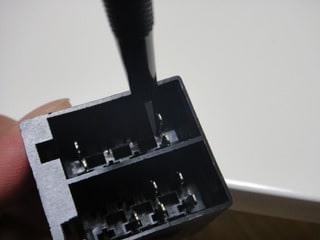

コネクタのピンには抜け止め用の返しがあるので、細いマイナスドライバ等を使い、
コネクタに固定用の返しを押しこんでから抜き取ります。

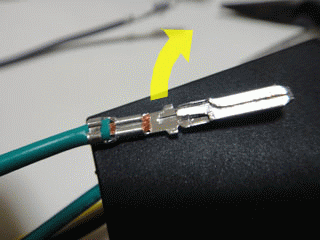

ピンのどちら側に返しがあるかは抜き取ったピンの画像を参考に
してください(^^)b
抜いたピンの返しは挿入前に元に戻しておきます。

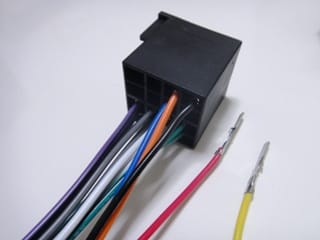

今回のコネクタは赤(A7)と黄色(A4)が交差していたので抜き取って
ストレート配線に戻します。


で、Beetle用はA1とA3の配線が足りないので、予備のコネクタ
からスピーカー用の線を取り出してA1(車速)とA3(K-Line)を
追加します(^^)b
＃既にPND取り付け済なのでわざわざ追加しなくてもOKですけどネ...(^^;

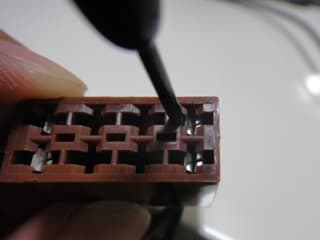

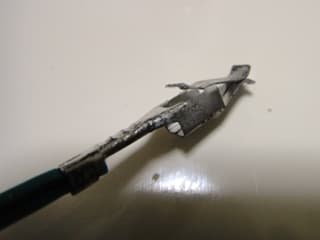

そこでメス側のピンもオス側同様に抜き取ります。

こちらも押し込んだ返しを元に戻しておきます。


白をA1(車速)、グレーをA3(K-Line)用の配線として追加し、
Beetle用が仕上がりました(^^)

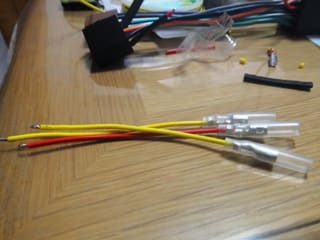

さらに常時電源とキー連動(Acc電源)の取り出し用にキボシ
端子を追加します。

＃用意したのはエー○ン製の端子とケーブルです。


＃常時(赤)は1口、Acc(黄)は二又を追加します。
※注意 電源の取り出しなので露出してショートしたりしないように
　カバーを取り付けたメスのキボシを使いましょう(^^)b

ピンの配置換え時に収縮チューブを被せて半田付け部の被覆を
剥いておきます。

＃ケーブルを切ってしまうと強度的に??
＃なので切らずに増設用の配線を追加します(^^)b

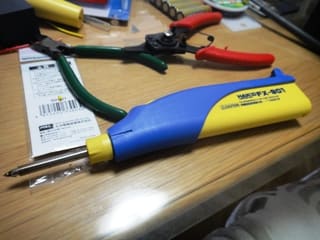

電源の取れないトコでのハンダ付けには↓コレ(電池式ハンダごて)
が便利です(^^)b

＃単三アルカリ乾電池6本で使え、SW-Onで瞬時に熱々です。
＃σ(^^)のは形式 FX-901 ...確か3,000YEN前後で意外と高級品?です

収縮チューブをドライヤー等で暖めて縮めて完成です

あとは発注済のETCが届けばBeetleに取り付けて動作確認ですネ(^^)
＃Smartの方も電源取り出しを今回製作したコネクタに変更するかも(^^;

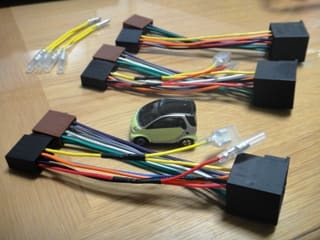

ケーブルを取り外して残った予備コネクタはスピーカー用の線を再レイアウトし

Smart-K専用?ISO Leadの完成です(爆)
＃オプションでツイータを追加してもこのケーブルだと鳴りませんネ～
