今回は
ダッシュボードを組み立てる。
ダッシュボードの上下にパネルを組み合わせ
タコメーターを設置していきます。
それでは
製作していきたいと思います。
まずは

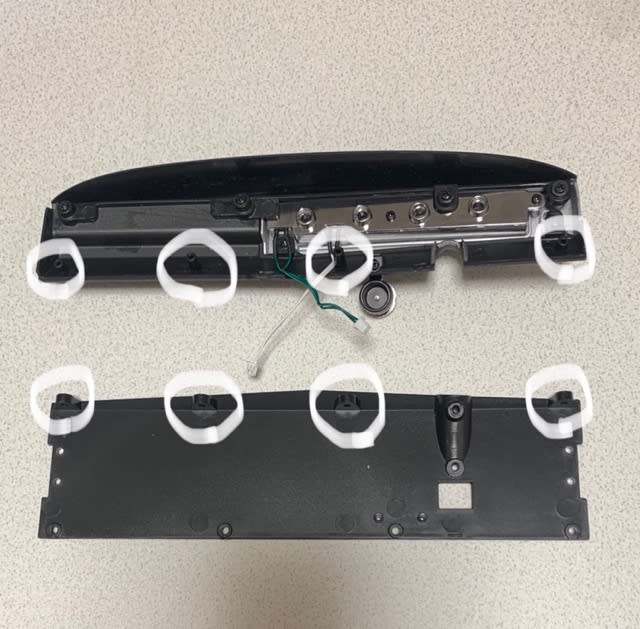

前回製作した『ダッシュボード』に
『ダッシュパネル・アッパー』を組み合わせ
ネジ固定をしていきます。
組み合わせると
こんな感じになります。
尖った端の部分が
計器類側になります。
次に
タコメーターを製作していきます。

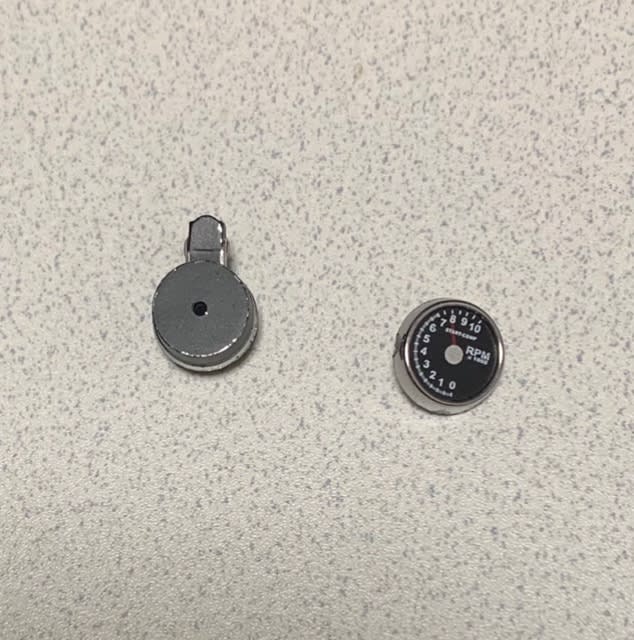

『タコメーター』の裏面の突起を
『タコメーターハウジング』の穴に差し込み
組み合わせていきます。
組み合わせると
こんな感じになります。
『タコメーター』の盤面は
下記のようにハウジング突起と『RPM』の文字が
９０度になるようにします。
製作した『タコメーター』を
サイドから見るとこんな感じになります。
組み合わせ自体は問題ないのですが
工場側の意識が低レベルすぎるので
下記画像で分かるように
汚い処理が目立っています。
まぁ…
完成した時にこの部分は
ほぼ闇に埋もれてしまう可能性があるにせよ
よくこのクオリティで販売出来るよな？？……って
毎度ながら感心していますよwww
この製作した『タコメーター』を
『ダッシュボード』の下側にある凹部に組み合わせ
ネジ固定をしていきます。
組み合わせると
こんな感じになります。

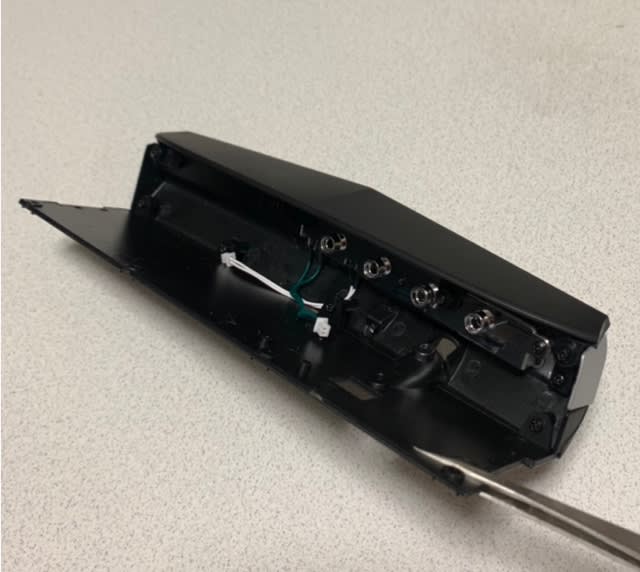

最後に
『ダッシュボード』の裏側に
『ダッシュパネル・ロワ』を組み合わせ
ネジ固定をしていきます。
組み合わせるときは
配線をかませないように気を付けながら
作業をしていきます。
組み合わせると
こんな感じになります。
これで今回の作業は終了です。
『ケーブルクリップ』は今回使用しませんので
次回使用するまで袋の中に保管しておきます。
次回は
『ステアリングコラムを組み立てる』です。
