5月の勉強会『オーディオケーブルのウソ・ホント』復習編 vol.4

2022-05-12 | ケーブル

「5月の勉強会『オーディオケーブルのウソ・ホント』復習編 vol.3」の続きです。

オーディオケーブルのウソ・ホントを電子回路技術者の視点で

解説しています。

ピンケーブルでは周波数特性が問題になりましたが

スピーカーケーブルではどうでしょうか?

実はスピーカーケーブルは周波数特性が問題になることは

まずありません。

その理由を書きたいと思います。

下図は前回登場したピンケーブルのインピーダンスを模擬的に表した回路図です。

同じようにスピーカーケーブルを回路図にしてみましょう。

スピーカーケーブルの場合は条件に幅がありますので

最も周波数特性が悪いと思われる数値にしてあります。

半導体アンプであれば、こんな特性のものは少ないとはおもいますが

こんなに条件が悪くてもピンケーブルよりも100倍くらい周波数特性がよくなります。

その原因はインピーダンスの低さで

パワーアンプの送り出しインピーダンスは1オーム

スピーカーのインピーダンスは8オームなので

ピンケーブルと比べると桁違いです。

『(2)周波数特性』に関しては

『ピンケーブルはケーブルによって周波数特性の影響を大きく受けるが、

スピーカーケーブルはほとんど受けない。』

ということになります。



ムジカコーポレーション公式ウェブサイト




≪ラインケーブル Stella(ステルラ)発売≫

ムジカの完全オーダー製のコストパフォーマンスに優れたラインケーブルです。

0.2~2.0mが¥7,000(税込)、2.1~5.0mが¥10,000(税込)です。

Stella(ステルラ)公式ページ






≪超広帯域スピーカー発売≫

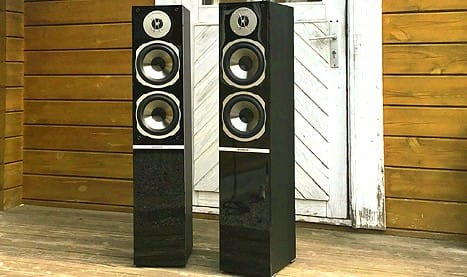

ドイツ・クアドラルのスピーカーARGENTUM570 2台、

MUSICAスーパーツィーターVer Duo(ウェール・デュオ)2台、

SONYサブウーハーSA-CS9 4台をセットにした

再生帯域23Hz~60000Hzの超広帯域スピーカーシステムです。

標準価格¥293000(税込・セット)を

5月31日までの期間限定特別価格¥219,800(税込・セット)

お電話でご注文 0584-51-6232 または ご注文フォーム

大好評です!あと3セットになりました!!




≪アウトレットと特価製品とセット販売が統合≫

アウトレットモールと特価製品とセット販売のページが統合されました。

お得な製品はこちらのページをチェックしてください。




≪ムジカ公式ブログ 500万アクセス記念プレゼント≫

次の3種を抽選でプレゼント!

(1)上石津のピザがおいしいカフェ『あめんぼ』の2000円分の商品券を5名様

(2)上石津の大嶽フォームで生産されたこだわりのお米2kgを5名様

(3)ムジカ特別賞グランド電位コントローラー Cuculo-gr ¥65,780(税込)1名様

応募方法の詳細は500万回が達成された日とその翌日の2日間公開し

その2日間だけプレゼントのお申込みの受け付けです。

まもなく495万アクセスです!




≪試聴とログハウス見学予約状況≫

リアルタイムで更新される予約状況カレンダーを公開しています。

試聴室で展示中のモデルはこちらでご確認ください。

こちらのページから予約状況をご確認ください。

こちらのページから予約できます。




You can buy several MUSICA's products on-line internationally.
An English page is here.
https://www.musika.jp/en/index.html

And, factory outlet store is here.(on-line, Japanese page)
https://www.musika.jp/nws/outlet.html



コメント
  • Twitterでシェアする
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

5月の勉強会『オーディオケーブルのウソ・ホント』復習編 vol.2

2022-05-10 | ケーブル

「5月の勉強会『オーディオケーブルのウソ・ホント』復習編 vol.1」の続きです。

オーディオケーブルのウソ・ホントを電子回路技術者の視点で

解説しています。

次に(3)素材(線材・絶縁体)についてです。

オーディオケーブルの導体部分の素材は

その多くが銅が使われます。

一般的に使用される種類はOFCというもので無酸化銅とも呼ばれます。

これは銅の中に僅かに残っている酸素を取り除いたもので

その純度は99.99%です。

そのため4N(フォー・ナイン)と呼ばれたりもします。

最近では6Nも安く出回っていますが

これは銅の純度を99.9999%まで高めたもので、

ロスが少なく高音質とされています・・・が、

実際には抵抗値は2~4%減る程度です。

それならば、金属の中で最も抵抗値の低い銀線ならば

さぞロスが少ないだろう・・・とおもいきや

こちらは5%減る程度です。

この程度の差は長さ1mのケーブルを

95cmにしたときに等しく、

騒ぐほどではありません。

つまり、多くの雑誌やケーブルメーカーが言う

銀線や6Nは『ロスが少ない』は嘘ではありませんが

かなり誇張されていると言っても良いでしょう。

銀線や6Nの良さは他にあります。

銅線は長時間使用すると酸化します。

いわゆるサビがでた状態になります。

銅のサビは電気を通しませんので接点クリーナを使ったり

切り直してサビのないところを使ったります。

銀もサビて黒くなりますが

銀のサビは電気を通します。

そのため何年も接続したままで触らないようなケーブルで

銀線の有難味があるのです。

銀線や銀接点の端子が業務用に多く使われるのはこういった理由です。

次に6Nですが・・・次回に続きます。



ムジカコーポレーション公式ウェブサイト




≪ラインケーブル Stella(ステルラ)発売≫

ムジカの完全オーダー製のコストパフォーマンスに優れたラインケーブルです。

0.2~2.0mが¥7,000(税込)、2.1~5.0mが¥10,000(税込)です。

Stella(ステルラ)公式ページ






≪超広帯域スピーカー発売≫

ドイツ・クアドラルのスピーカーARGENTUM570 2台、

MUSICAスーパーツィーターVer Duo(ウェール・デュオ)2台、

SONYサブウーハーSA-CS9 4台をセットにした

再生帯域23Hz~60000Hzの超広帯域スピーカーシステムです。

標準価格¥293000(税込・セット)を

5月31日までの期間限定特別価格¥219,800(税込・セット)

お電話でご注文 0584-51-6232 または ご注文フォーム

大好評です!あと3セットになりました!!




≪アウトレットと特価製品とセット販売が統合≫

アウトレットモールと特価製品とセット販売のページが統合されました。

お得な製品はこちらのページをチェックしてください。




≪ムジカ公式ブログ 500万アクセス記念プレゼント≫

次の3種を抽選でプレゼント!

(1)上石津のピザがおいしいカフェ『あめんぼ』の2000円分の商品券を5名様

(2)上石津の大嶽フォームで生産されたこだわりのお米2kgを5名様

(3)ムジカ特別賞グランド電位コントローラー Cuculo-gr ¥65,780(税込)1名様

応募方法の詳細は500万回が達成された日とその翌日の2日間公開し

その2日間だけプレゼントのお申込みの受け付けです。

まもなく495万アクセスです!




≪試聴とログハウス見学予約状況≫

リアルタイムで更新される予約状況カレンダーを公開しています。

試聴室で展示中のモデルはこちらでご確認ください。

こちらのページから予約状況をご確認ください。

こちらのページから予約できます。




You can buy several MUSICA's products on-line internationally.
An English page is here.
https://www.musika.jp/en/index.html

And, factory outlet store is here.(on-line, Japanese page)
https://www.musika.jp/nws/outlet.html



コメント
  • Twitterでシェアする
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

5月の勉強会『オーディオケーブルのウソ・ホント』復習編 vol.1

2022-05-09 | ケーブル

昨日は5月の勉強会『オーディオケーブルのウソ・ホント』でした。

たくさんのご来場ありがとうございました。

今回の勉強会は実際の数値を挙げて計算をしながら

電子回路技術者の視点でケーブルの本質にせまってみました。

テキストを以下のサイトからダウンロードすることができます。

https://www.musika.jp/nws/2022_05_benkyoukai.pdf

テキストではスピーカーケーブルとラインケーブルを

(1)直流抵抗

(2)周波数特性

(3)素材(線材・絶縁体)

(4)構造

に分けて解説しました。

この中の一部を『復習編』ということでブログに記したいと思います。

まずは(1)直流抵抗 についてです。

直流抵抗は『ロス』と言い換えることができるでしょう。

つまり、そのケーブルを使用することでの

音楽信号の電圧降下がどの程度あるのかということです。

オーディオの雑誌ではバカにならないロスが発生するので

ロスの少ない高価なケーブルを使用する必要がある・・・とか、

極太のケーブルはロスが少ないので使用すべきである・・・とか言われていますが、

本当にそうなのでしょうか??

1.25スケアで3mのスピーカーケーブルを例にロスを計算してみましょう。

1.25スケアのケーブルとは導体の断面積が1.25平方ミリメートルの銅線という意味で

スピーカーケーブルとしては標準的な太さです。

1.25スケアのケーブルの抵抗値は0.15オーム/100mですので

3mのケーブルの往復での抵抗値は0.009オームになります。

スピーカーのインピーダンスを一般的な値である8オームとするとき

パワーアンプから1vの音楽信号が出力されたとします。

この1vの音楽信号がスピーカーに到達するときの電圧を計算すると、

1x8/(8+0.009)=0.99888

99.888%の音楽信号がスピーカーに到達しました。

ロスは僅か0.11%です!

1.25スケアのケーブルが太いのではないか?ということで

ホームセンターで1m 100円程度で売っている0.75スケアのケーブルでも計算してみました。

1.25スケアのケーブルの抵抗値は0.25オーム/100mですので

3mのケーブルの往復での抵抗値は0.015オームになります。

同様に1vの音楽信号がスピーカーに到達するときの電圧を計算すると、

1x8/(8+0.015)=0.99813

99.813%の音楽信号がスピーカーに到達しました。

ロスは0.19%でそれほどロスが増えるわけではありません。

スピーカーケーブルのロスに関しての

計算上の結果は

『どんなスピーカーケーブルであっても人間が感じるほどのロスは発生しない』ということになります。

次に(3)素材(線材・絶縁体)について・・・次回に続きます。



ムジカコーポレーション公式ウェブサイト




≪ラインケーブル Stella(ステルラ)発売≫

ムジカの完全オーダー製のコストパフォーマンスに優れたラインケーブルです。

0.2~2.0mが¥7,000(税込)、2.1~5.0mが¥10,000(税込)です。

Stella(ステルラ)公式ページ






≪超広帯域スピーカー発売≫

ドイツ・クアドラルのスピーカーARGENTUM570 2台、

MUSICAスーパーツィーターVer Duo(ウェール・デュオ)2台、

SONYサブウーハーSA-CS9 4台をセットにした

再生帯域23Hz~60000Hzの超広帯域スピーカーシステムです。

標準価格¥293000(税込・セット)を

5月31日までの期間限定特別価格¥219,800(税込・セット)

お電話でご注文 0584-51-6232 または ご注文フォーム

大好評です!あと3セットになりました!!




≪アウトレットと特価製品とセット販売が統合≫

アウトレットモールと特価製品とセット販売のページが統合されました。

お得な製品はこちらのページをチェックしてください。




≪ムジカ公式ブログ 500万アクセス記念プレゼント≫

次の3種を抽選でプレゼント!

(1)上石津のピザがおいしいカフェ『あめんぼ』の2000円分の商品券を5名様

(2)上石津の大嶽フォームで生産されたこだわりのお米2kgを5名様

(3)ムジカ特別賞グランド電位コントローラー Cuculo-gr ¥65,780(税込)1名様

応募方法の詳細は500万回が達成された日とその翌日の2日間公開し

その2日間だけプレゼントのお申込みの受け付けです。

まもなく495万アクセスです!




≪試聴とログハウス見学予約状況≫

リアルタイムで更新される予約状況カレンダーを公開しています。

試聴室で展示中のモデルはこちらでご確認ください。

こちらのページから予約状況をご確認ください。

こちらのページから予約できます。




You can buy several MUSICA's products on-line internationally.
An English page is here.
https://www.musika.jp/en/index.html

And, factory outlet store is here.(on-line, Japanese page)
https://www.musika.jp/nws/outlet.html



コメント
  • Twitterでシェアする
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

ラインケーブル Stella(ステルラ) vol.3

2022-04-25 | ケーブル

『ラインケーブル Stella(ステルラ) vol.2』の続きです。

ムジカの完全オーダー製の安価なラインケーブルStella(ステルラ)のご紹介です。

さらに、このケーブルはステレオで使用したときに

混入するノイズが増えないようになっています。

ラインケーブルの多くはモノラル用のケーブルを2本セットにして

ステレオで使用されることが多いのですが

Stella(ステルラ)は2本のケーブルの間に空間ができないように固定されています。

その理由は2つあります。

(1)2本のケーブルがループアンテナとして動作し

外来電波(ノイズ)を受信することを軽減させています。

昔、強電界地域ではテレビの上にチョウチョのようなアンテナを置いて

テレビをみていました。

直径数十センチ程度の金属の輪はアンテナになり

何十キロメートルもはなれた送信所からの電波を受信することができるのです。

Stella(ステルラ)では左右チャンネルのケーブルがループにならないように

2本のケーブルを密着させています。

(2)左右両チャンネルのケーブルが同じ環境になければなりません。

ラックの後は多くのケーブルがごちゃごちゃに配線されていますが、

左右2本にケーブルが分れたタイプではLRが異なる環境に置かれてしまいます。

例えば、Lchはノイズが多い電源ケーブルの近くで、Rchは遠くとか、

Lchはパワーアンプの電源トランスの近くで、Rchは遠くとか、

Lchはデジタルノイズを輻射するパソコンの近くで、Rchは遠くというようなことが考えられます。

この場合、左右のチャンネルでノイズレベルが異なり

音場の形成に不利です。

ステレオでの動作が一般的なピンケーブルはこういった点も考慮しないと高音質にはなりません。

次回に続きます。



ムジカ公式サイトにStella(ステルラ)のページを開設しました。

ぜひご覧ください。



ムジカコーポレーション公式ウェブサイト




≪5月の勉強会『オーディオケーブルのウソ・ホント』≫

8Nが良い?銀線?単線?テフロン?10万円のケーブルは良い音?

これらオーディオケーブルに関する疑問を電子回路設計者の観点から考察します。

 日時:5月7日(土)13:30~、5月8日(日)10:30~

 (密を避けるための措置で2回とも同じ内容です)

 場所:大垣市上石津町 ムジカ試聴室(ログハウス)

入場無料、事前申込不要です。初めての方もお気軽にお越しください。




≪超広帯域スピーカー発売≫

ドイツ・クアドラルのスピーカーARGENTUM570 2台、

MUSICAスーパーツィーターVer Duo(ウェール・デュオ)2台、

SONYサブウーハーSA-CS9 4台をセットにした

再生帯域23Hz~60000Hzの超広帯域スピーカーシステムです。

標準価格¥293000(税込・セット)を

5月31日までの期間限定特別価格¥219,800(税込・セット)

お電話でご注文 0584-51-6232 または ご注文フォーム

大好評です!あと3セットになりました!!




≪アウトレットと特価製品とセット販売が統合≫

アウトレットモールと特価製品とセット販売のページが統合されました。

お得な製品はこちらのページをチェックしてください。




≪ムジカ公式ブログ 500万アクセス記念プレゼント≫

次の3種を抽選でプレゼント!

(1)上石津のピザがおいしいカフェ『あめんぼ』の2000円分の商品券を5名様

(2)上石津の大嶽フォームで生産されたこだわりのお米2kgを5名様

(3)ムジカ特別賞グランド電位コントローラー Cuculo-gr ¥65,780(税込)1名様

応募方法の詳細は500万回が達成された日とその翌日の2日間公開し

その2日間だけ受け付けます。

500万回の日は5~7月頃突然やってきますので

ブログのチェックをお願いします!




≪試聴とログハウス見学予約状況≫

リアルタイムで更新される予約状況カレンダーを公開しています。

試聴室で展示中のモデルはこちらでご確認ください。

こちらのページから予約状況をご確認ください。

こちらのページから予約できます。

2022年のゴールデンウィークの休業日は以下の通りです。

4月28日(木)まで  通常営業
4月29日(金・祝)-5月6日(金) 休業日
5月7日(土) 13:30-15:00 5月の勉強会
5月8日(日) 10:30-12:00 5月の勉強会
5月9日(月)から  通常営業

休業日のご試聴はご予約のお客様のみとなります。

ご予約は4月28日までにお問い合わせフォームからお申込みください。




You can buy several MUSICA's products on-line internationally.
An English page is here.
https://www.musika.jp/en/index.html

And, factory outlet store is here.(on-line, Japanese page)
https://www.musika.jp/nws/outlet.html



コメント
  • Twitterでシェアする
  • Facebookでシェアする
  • はてなブックマークに追加する
  • LINEでシェアする

ラインケーブル Stella(ステルラ) vol.2

2022-04-24 | ケーブル

ムジカの完全オーダー製の安価なラインケーブルStella(ステルラ)のご紹介です。

Stella(ステルラ)の特徴と電気特性ですが・・・

信号系は4芯スターカッド構造です。

スターカッド構造とは、

通常2本で伝送できる信号を、あえて4本使用し

4本の信号線の対角同士の電線を接続して使用する方法です。

ケーブルの構造は複雑になりますが、耐ノイズ性が上がります。

さらに信号線の断面積が増えますので直流抵抗値が下がり

ロスに強いケーブルとなります。

また、Stella(ステルラ)は網線のシールドにも一工夫されています。

電線は素材やその製造方法によって、外来ノイズをカットするのに適した電線と

音楽信号を損失なく伝送するために適した電線があります。

市販の多くのケーブルは

外来ノイズをカットするのに適した電線と

音楽信号を損失なく伝送するために適した電線を兼用させ

コストダウンを行っていますが、

Stella(ステルラ)ではノイズカットに適したシールドはノイズを遮断する目的のみで使用し、

音楽信号が流れることはありません。

音楽信号は行き帰り共、音楽信号の伝送に適した電線を通ります。

これらは、電子回路設計の基本を具現化しているだけで

特別なことではありません。

むしろ、一般的なケーブルはコスト等の制約によって基本通りに作られていないというべきでしょう。

さらに・・・次回に続きます。
