2階バルコニーと屋上部分での受信比較をしてみました。
屋上部分は画像の右上の部分です。
バルコニー内部では同調取れていますが、屋上ではSWRは無限大（金属柵にもたれ掛けさせています）
MLA受信比較(Part2)
マンション低層階(2階バルコニー内部)と7階屋上での受信状況です。 屋上での受信時は同調を取っていませんので、同調させれば更に良くなるかと予...
youtube#video
このようなことから現住居ではちょっと楽しめない感じなので、今後は移動運用にも力を入れることにしました。
昨晩、アマゾンでFT8移動用ノートパソコンをポチっと・・・・
CPUはRyzen5 U5500、RAM8GBの14インチ軽量モデルにしました。
バッテリー持続時間も公称値で15時間(巷の検証値も10時間以上のようで、PD充電用のUSB-Cもあり)あって、
画面も屋外での映り込みが少ないものにしましたので、移動で活躍しそうです。
完全なFT8専用マシンにするつもりです。
賛否両論のLenovoですが、国内工場から届くそうで比較的早く到着しそうです。
この建物の2階部分に住んでいます。
周りに金属があった方が能率が良くなるようですので、本当は4階以上が良かったですが・・・・
一番FBなのは一番右側の6階か？(笑)
我が家のコンクリ壁に隠れたアンテナは見えません(^^)v
MLAが何故、こんなに良く働くのか本当に不思議です・・・・
ベランダ内部に隠すように置いてあるMLA
ひとつ興味深いことに気づかされました。
それはエレメントの向きです。
垂直に設置したループですから指向性はそれなりにあるのですが、それよりも重要なのが『バンドごとに能率が向上する向きがある』ということ。
例えば下の画像。
これはこの設置環境（つまりここのベランダ）では、7メガ、10メガで最も良く働く向きです。
指向性とかではなく、この向きに置かないとどの方向からの電波も聞こえなくなるということ。
画像のベランダの開けている方向は東ですが、東や西が良く聞こえるという意味ではなく、この向きに置かなければ東西南北すべてが弱くなります（極端に弱くなります）
つまり指向性はあまり考えなくても良くて、とりあえず7メガ、10メガではこの向きに置くと世界中あらゆる方向の信号が受信できます。

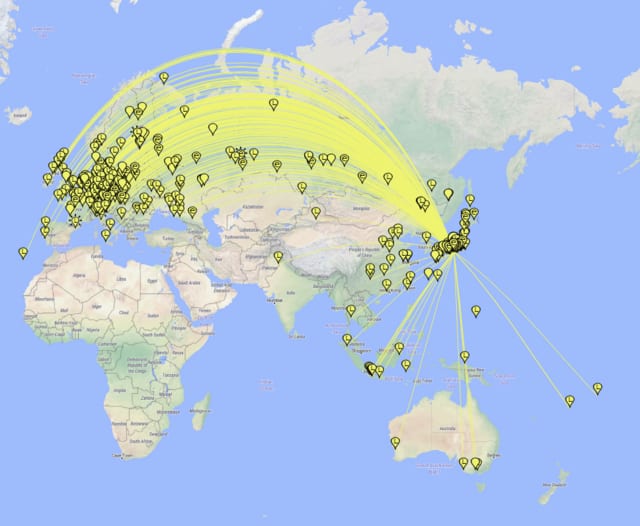

上の画像で受信した様子がこれですが、指向性的にNULLポイント方向のインドネシアやオーストラリアもガンガン入っていますし、
ベランダの開放された側と真反対の、つまり分厚いマンション建物の真裏側のヨーロッパやアフリカも普通に受信できています。
上の画像のようにベランダ内部の足元に置いてあるという感じなのですが。
そして14メガ、18メガはこの方向に設置するとダメ。
90度ずらして建物（ベランダ壁）と水平方向にするとFBです。大げさではなく、90度ずらすとまったく違います。
まあ、こんなベランダ壁に隠れた場所に置いてあるアンテナですが、ベランダ壁と水平に置くと教科書的には
南北方向に指向性が出る訳です。ベランダ壁と水平に置くと正確にはエレメントの指向性方位は北北東と南南西になります。
そして先ほど18メガでちょっと運用してみましたところ、このような結果に。
受信
送信
指向性とか関係ない感じです。とにかく一番バンドノイズが持ち上がる方向にエレメントを置く、これに尽きます。
建物鉄筋と運用周波数（波長）との関係なのでしょう。
無線機はIC-705です。
いかにコンディションに恵まれそしてFT8といえども、7階建ての2階にある閉鎖空間の床面に置いたアンテナから
10ワットでここまで行けるとはビックリです。
正直、ロケーションギャップからくるストレスもおおいにあることは認めますが、それゆえQSOに至った時の感動もまた格別です。
ある意味、不思議をとおり越して恐ろしいアンテナだと思います（笑）
このリンク記事の設置環境で7メガFT8、10ワットで送受信比較してみました。
MLA単身赴任先住居にて - 非論理的、非科学的アパマンハム 7K1JRC/JR2NQC/K1JRC
MLAの設置状況、自宅、海岸に続き単身赴任先の住まいの様子をアップします。ここはナゴヤドーム近くの文教地区に位置し、7階建ての2階に住んでい...
MLA単身赴任先住居にて - 非論理的、非科学的アパマンハム 7K1JRC/JR2NQC/K1JRC
結果、10ワットでは送信と受信にかなり差が生じました。
ただし、これは決してこのMLAの送信性能が悪いと結論付けることは出来ないと思いますので、
今後、上記環境での出力増加や海岸等屋外での10ワットなどとの比較をしてみたいと思います。

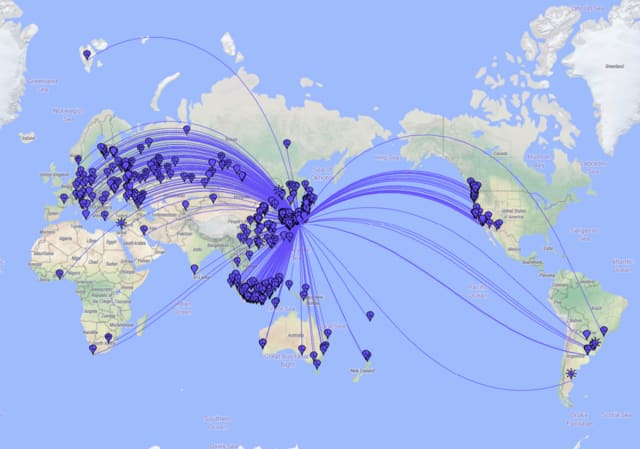

見やすいようにPSKREPORTERの画面を送受信別々に切り出してみました。
送信
受信
送信も受信状況に近づけるのが理想ですが、それでもこの環境と10ワットでこれだけ飛ぶというのはMLAを侮れないということなのかも知れません。
このMLAは連続キャリア100ワット5分間の試験にも耐えており、推奨は最大で50～60ワットと記されています。
