造成工事着工 外周掘方 ベース下地砕石転圧

皆さん、おはようございます( ^ ^ )/

またまた図面ラッシュでしたが、少し落ち着いたのでブログを更新致します。





四国は現在、台風12号に襲われ、昨日からずっと雨が続いております。

風は大したことないですが、大洲市は水害が非常に多いので、注意が必要です(*｀・ω・´)ノ





ちなみに当社も2日(金)・3日(土)と、

外構工事ができるはずもなく、開店休業状態です…(。-∀-)

ただ基本、設計の私と上司は事務所で、図面などの作業をしておりますので、

事務所には人がいる状態です。



しかし、今日はもしかしたら早く帰るかもしれません(=∇=)

現場も動いていないし、土曜で他の業者も休んでいるところがほとんどなので、

電話もかかってきませんからね(ー∇ー;)

明日の日曜日は前々から言っておりますので仕事には出ます。

が、事務所にはおりませんので、会社に電話しても誰もでませんのでご注意を(〃`・д・)/





それでは本題ですが、先日新規の現場を着工しましたので、紹介致します。

いつものことですが、敷地全体などはUPしません。

場所が特定されることはしたくありませんので。



今回の現場は縦長の敷地で、非常に土地が広いです。

しかし建物の高さを道路高より500mmほどあげますので、

建物廻りだけでも、基礎を作って現状を上げないといけません。

そのため、外周にブロック基礎（１～２段)を作ることにしました。



■外周掘方

・上記の写真はブロック基礎の下地になるコンクリートを打設する為に、

　高さを測って掘っております。

　本来ならコンクリート基礎ですが、安く上げたいとの要望がありましたので、

　ブロックの上に構造物は作らないという条件で、ブロック基礎に致しました。

　簡易的なフェンスは取り付けます。





■既存物撤去

・隣のコンクリートが、こちら側に入っていた為、撤去をしています。

　が、しかしコンクリートを撤去していると、

　コンクリートに十分な厚みがあることが確認できたことと、

　その既存コンクリートの高さが建物GL高さより低いことがわかりましたので、

　わざわざベースコンクリートを打ち直す必要もないと判断し、

　現状のコンクリートを使用することにしました。

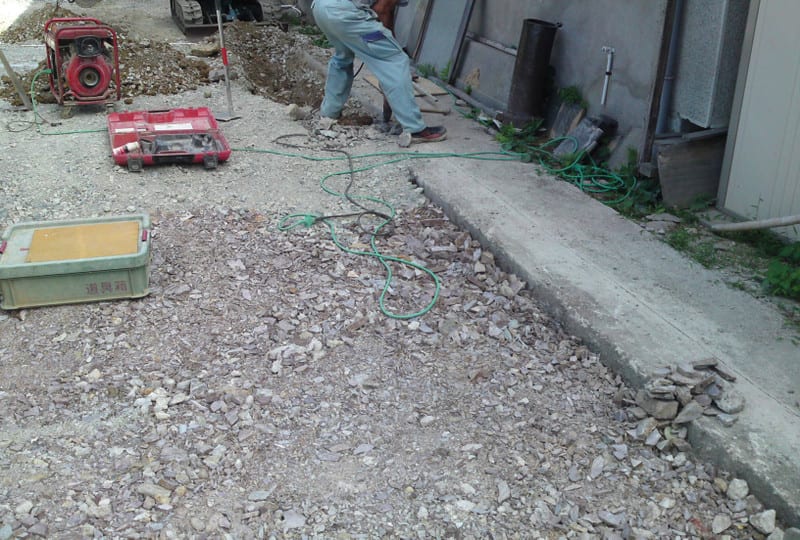

・しかし今のままでは隣とコンクリートがつながっている状態なので、

　一応、隣との境界がわかるようにサンダーで切って縁を切ることにしました。



■こんな状況です。

・途中までは撤去してしまいましたが、そこはまたコンクリートを打設致します。





■掘方後、砕石敷き



・ベースコンクリートの下地になる砕石を敷いている状況です。

・厚みが12cmブロックを2段ほど積む予定ですが、

　1段目はすべて埋まってしまいます。根入れ部分ですね( ^ ^ )/





■大きな石がかなり出てきました(ー∇ー;)

・実はここで出た土は、土地が広いので、

　土地の低いところに入れて残土処分は、でない計算だったのですが、、

　大きい石はどうにもならないので、処分することになりました(´・ω・｀)シカタガナイデスネ





■ベースコンクリートの砕石の転圧状況です。



■
・奥に見えるU字溝は隣の敷地の水を排水するためのものです。

・U字溝際は、敷地が高いため、ブロック2段積む必要がありませんので、

　ブロックを1段にしております。

　そのため、他の部分の2段積むところより、

　下地が200mmUP(ブロック1段の高さが200mm)しております。





このあと、ベースコンクリートの配筋をしておりますが、

まだ途中の為、まとまったらUP致します。

本当は今現在では、配筋して、ベースコンクリートを打設している予定だったのですが、

この台風の為、中断しております(￣Д￣;)ザンネン
