ステッピングモーターの回転テスト

ジャンク品のステッピングモーターが手に入ったので、使用可否を確かめるべく回転テストを行いました。
ステッピングモーターは、シナノケンシ製の「STH-56D102」1.8DEG/STEP 12V 0.4A と記載されており、ネットでデータシートを探しましたが、よほど古いものとみえ見つけることが出来ませんでした。

　
やむを得ず導通テストにより固定子コイルの判別を行いました。ステッピングモーターは、一般的に２相励磁・ユニポーラ型が多く、今回の物もリード線が6本出ていますので同種と判断し下記のように判定しました。
　　

回転テスト

ステッピングモーターは、パルスモーターとも呼ばれ、モーターにパルス信号を与えることにより決められた角度（ステップ）で回転します。
そのため、回転制御はもちろん正確に位置決めできることにより、決められた角度を回転する用途に多く用いられます。
今回のモーターは「1.8DEG/STEP」の表示がありますので、ステップは1.8度で1回転（360度）するためには２００STEP必要になります。
とりあえず動作確認のため、スイッチによりパルスを1個ずつ加えることにより回転を確認します。
　

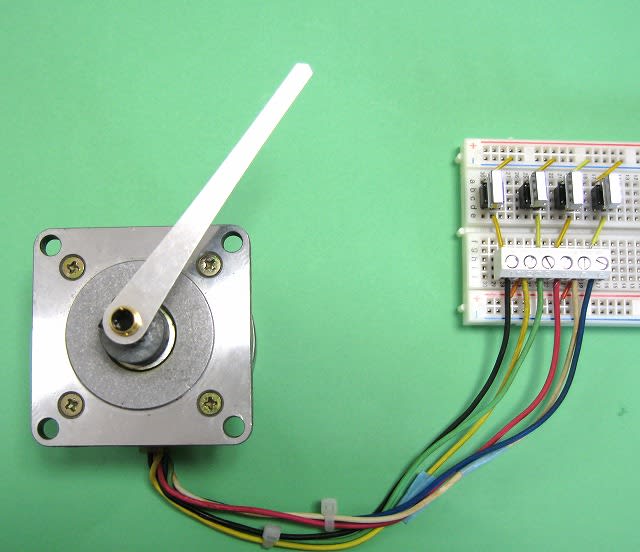

回路は下記の通りで、ブレッドボードに仮配線をしてテストします。スイッチを順番に押すと1.8度ずつ回転すればモーターの動作はOKです。

動作状況

０STEP　　　　　　　　４STEP　　　　　　　　　２０STEP
　　　　

とりあえず回転が確認できました。次回は秋月電子で販売されている「PICステッピングモータドライブキット」を組み立てモータ制御を行ってみたいと思います。
