段違いの屋根を入力したい

2014-06-19 10:45:01 | パース
【質問】段違いの屋根を入力したい


【回答】

1.屋根ボタンから屋根を選択します。


2.プロパティの部分で屋根の設定をします。
勾配などを設定します。

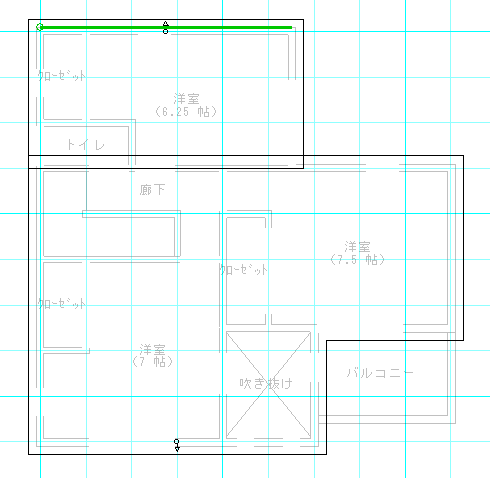

3.屋根伏図に沿って、屋根を壁芯で入力します。
最後に屋根の流れ方向を入力します。





4.屋根を2枚書きます。



5.軒の出を出します。
2枚の屋根がかさなっている部分に関しては、高い屋根の方の軒の出のみを出してください。
入力済の屋根を選択した後に、プロパティ2を開きます。
軒の出変更のボタンを選択した後に数値を入力します。
マウスの指示に従って屋根を選択→壁芯を選択→出方向を選択をします。







6.2枚の屋根が重なっている位置に妻壁を入力します。

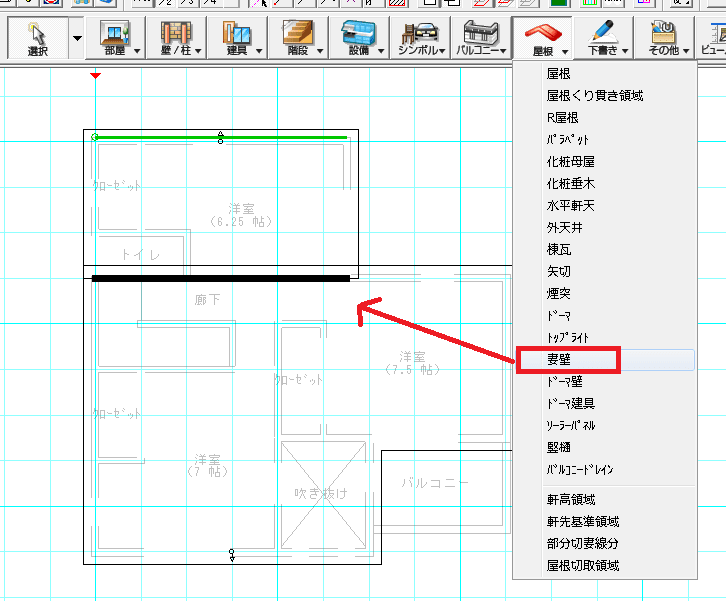

屋根ボタンから妻壁を選択して壁芯で2点入力をします。
